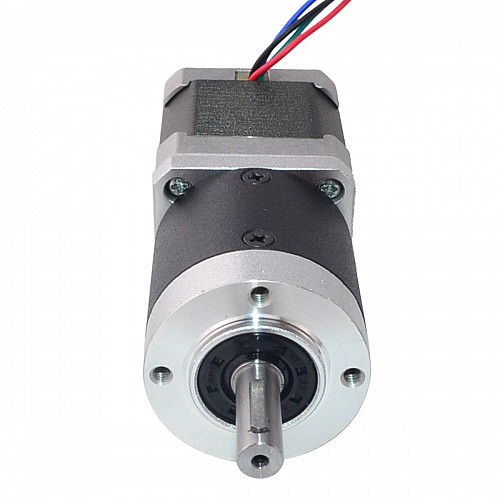

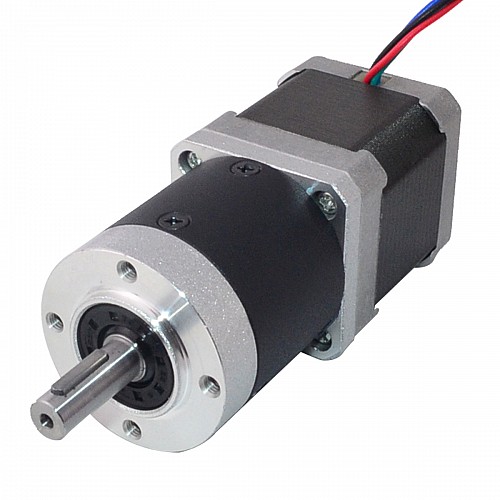

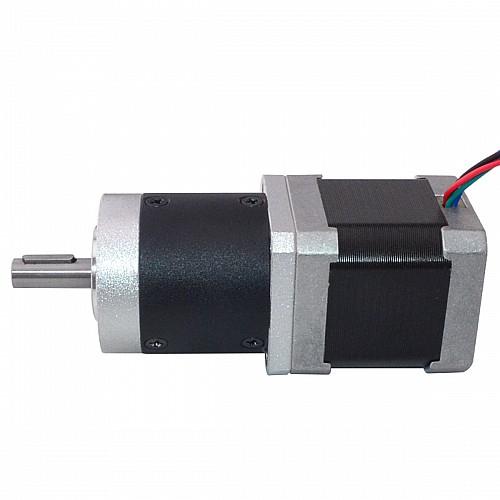

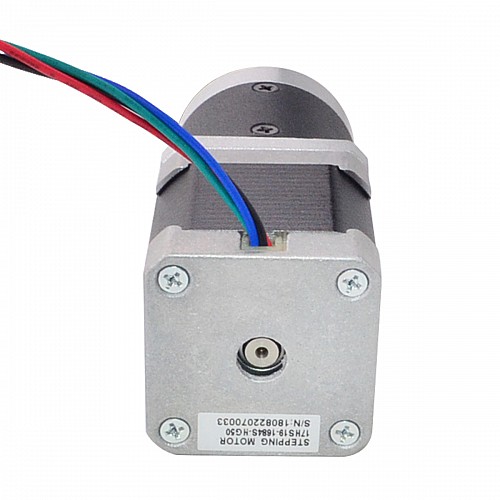

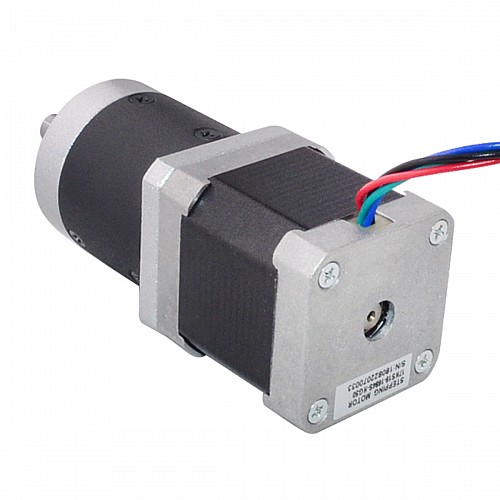

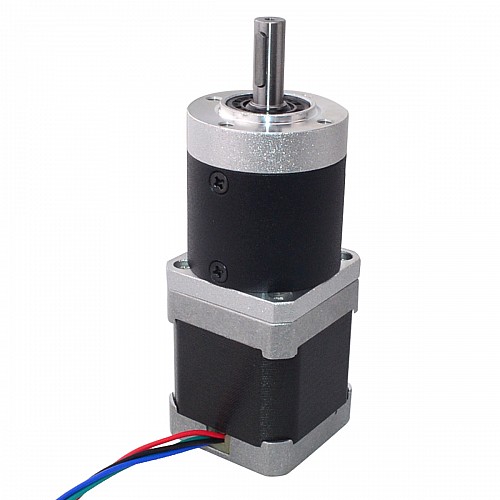

Nema17ステッピングモーターL=48mmギア比50：1高精度遊星ギアボックス

このNema17ステッピングモーターは、本体が48mm、定格電流が1.68Aで、ギア比が50：1の48.3mm遊星ギアボックスと統合されています。これは、特別なスペースがあるが、低速および/または高トルクを必要とするアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：17HS19-1684S-HG50
• モータータイプ：バイポーラステッパー
• ステップ角：1.8度
• ギアボックスなしの保持トルク：44Ncm（62.32oz.in）
• 定格電流/相：1.68A
• 電圧：2.80V
• 相抵抗：1.65オーム
• インダクタンス：2.8mH±20％（1KHz）

ギアボックスの仕様

• ギアボックスタイプ：惑星
• ギア比：50：1
• 効率：75％
• 無負荷時のバックラッシュ：<= 1.6 deg
• 最大許容トルク：10N.m(1416.4oz.in)
• モーメント許容トルク：15N.m(2124oz.in)
• 最大ラジアル荷重：100N
• 周囲温度：-10-50℃
• 絶縁クラス：B
• ノイズ：<= 50dB
• 寿命：6000時間

物理的仕様

• フレームサイズ：42 x 42mm
• モーターの長さ：48mm
• ギアボックスの長さ：48.3mm
• 軸径：Φ8mm
• シャフト長さ：23.5mm
• キー溝の長さ：14mm
• リード数：4
• リード長さ：320mm
• 重量：350g
