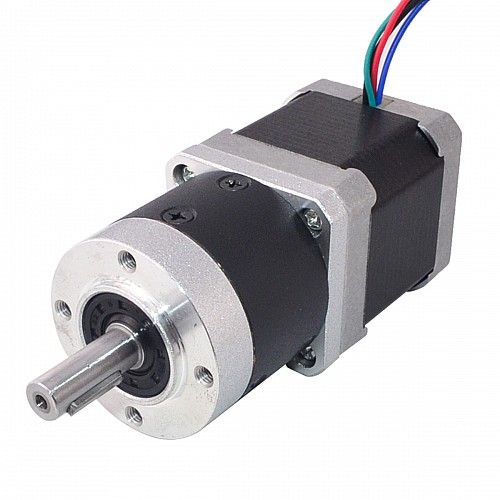

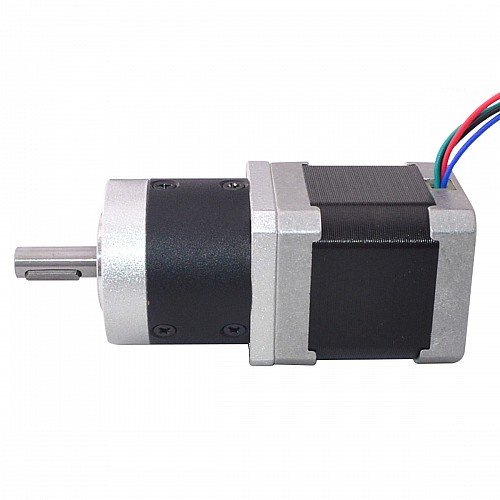

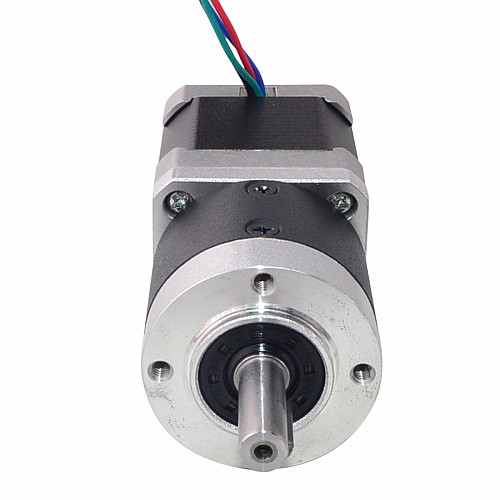

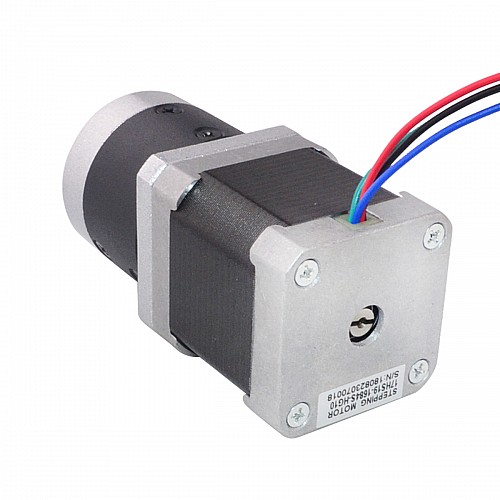

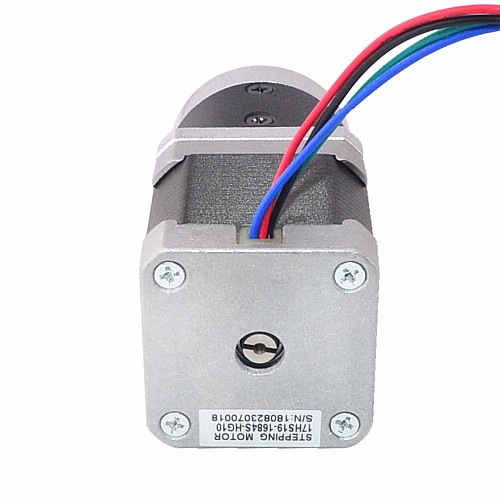

Nema17ステッピングモーターL=48mmギア比10:1高精度遊星ギアボックス

このNema17ステッピングモーターは、本体が48mm、定格電流が1.68Aで、ギア比が10：1の41mm遊星ギアボックスと統合されています。これは、特別なスペースがあるが、低速および/または高トルクを必要とするアプリケーションに適したソリューションです。

電気的仕様

• 部品番号：17HS19-1684S-HG10
• モータータイプ：バイポーラステッパー
• ステップ角：1.8度
• ギアボックスなしの保持トルク：44Ncm（62.32oz.in）
• 定格電流/相：1.68A
• 相抵抗：1.65ohms
• インダクタンス：2.8mH±20％（1KHz）
• 絶縁クラス：B 130°C[266°F]

ギアボックスの仕様

• ギアボックスのタイプ: 平歯車減速機
• ギアの材質: 合金鋼
• ギア比：10：1
• 効率：92％
• 無負荷時のバックラッシュ：<=30arcmin
• 最大許容トルク：3.5Nm（495.74oz.in）
• モーメント許容トルク：6.00Nm（849.84oz.in）
• 最大ラジアル荷重：100N
• 周囲温度：-20-50℃
• ノイズ：<= 50dB
• 寿命：6000時間

物理的仕様

• フレームサイズ：42 x 42mm
• モーターの長さ：48mm
• ギアボックスの長さ：41mm
• 軸径：Φ8mm
• シャフト長さ：23.5mm
• キー溝の長さ：14mm
• リード数：4
• リード長さ：320mm
