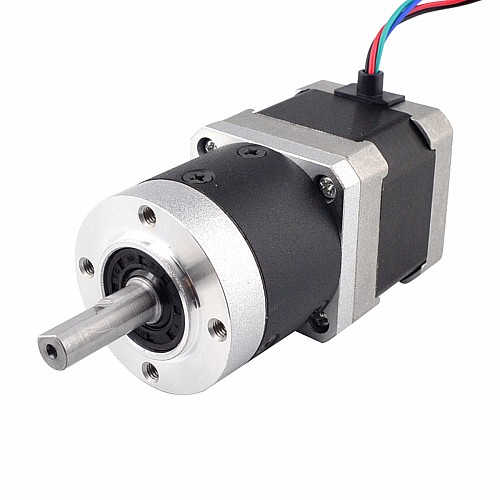

Nema17ステッピングモーターL=39mmギア比10:1高精度遊星ギアボックス

このNema17ステッピングモーターは、ボディが39mm、定格電流が0.40Aで、ギア比が10:1の41mm遊星ギアボックスと統合されています。これは、特別なスペースがあるが、低速および/または高トルクを必要とするアプリケーションに適したソリューションです。

電気的仕様

• 部品番号：17HS15-0404S-HG10
• モータータイプ：バイポーラステッパー
• ステップ角：1.8度
• ギアボックスなしの保持トルク：40Ncm（56.8oz.in）
• 定格電流/相：0.40A
• 相抵抗：30ohms
• インダクタンス：58mH±20％（1KHz）
• 絶縁クラス：B 130°C[266°F]

ギアボックスの仕様

• ギアボックスのタイプ: 平歯車減速機
• ギアの材質: 合金鋼
• ギア比：10:1
• 効率：92％
• 無負荷時のバックラッシュ：<=30arcmin
• 最大許容トルク：3.5N.m(495.74oz.in)
• モーメント許容トルク：6N.m(849.84oz.in)
• 最大ラジアル荷重：100N
• 周囲温度：-10-50℃
• ノイズ：<= 50dB
• 寿命：20000h

物理的仕様

• フレームサイズ：42 x 42mm
• モーター長さ：39mm
• ギアボックスの長さ：41mm
• 軸径：Φ8mm
• シャフトの長さ：25mm
• Dカット長さ：15mm
• リード数：4
• リード長さ：320mm
