Nema17クローズドループステッピングモーター56Ncm(79.3oz.in)、磁気エンコーダー付き1000PPR(4000CPR)

Nema17クローズドループステッピングモーター56Ncm(79.3oz.in)、磁気エンコーダー付き1000PPR(4000CPR)

7 レビュー - レビューを書く

¥3,029

5 + ¥2,903

10 + ¥2,788

50 + ¥2,682

100 + ¥2,585

在庫あり: 10000
モデル: 17HS19-2004-ME1K
総重量: 0.50kg
認証: ISO, CE, UKCA, RoHS

オプション:

発送元

中国

アメリカ

ドイツ

イギリス

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

「中古製品」とはどういう意味ですか？

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

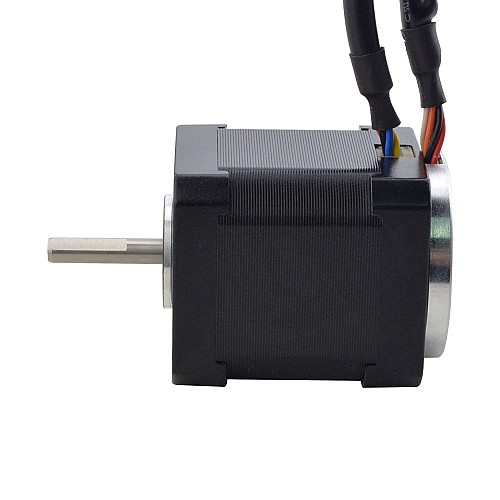

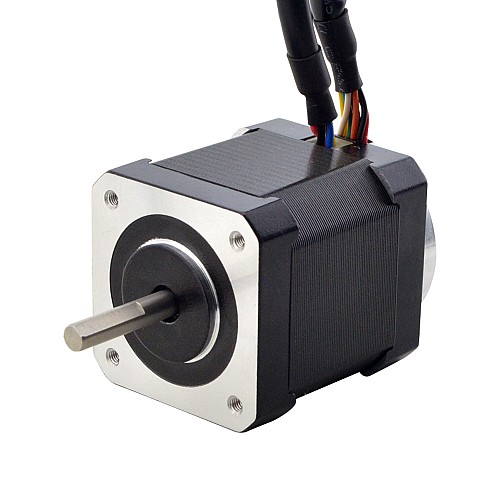

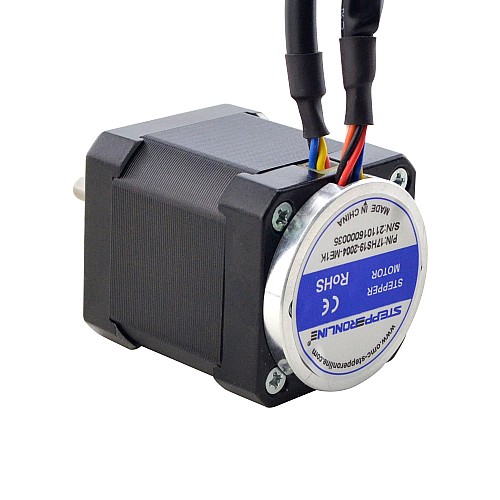

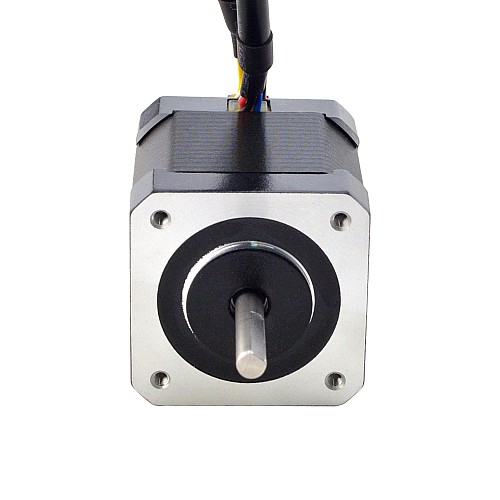

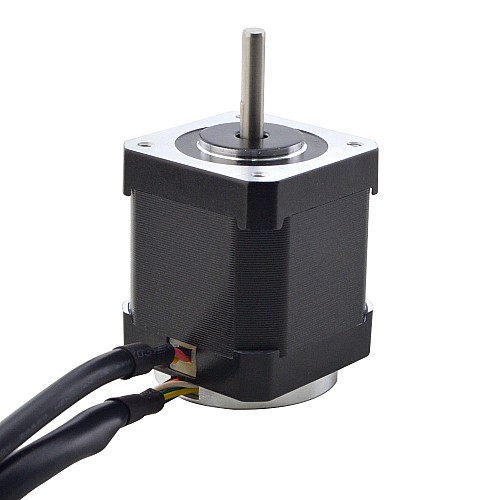

厚さ51.5mmのこのnema17閉ループステッピングモーターにはエンコーダーが含まれています。エンコーダは、3チャネルおよび1000PPR（4000CPR）分解能の磁気エンコーダです。磁気エンコーダの最大の利点は、サイズとコストです。これらは、小さなスペースで広く使用されており、コストパフォーマンスが高くなっています。

電気的仕様

メーカー部品番号：17HS19-2004-ME1K
フェーズ数：2
ステップ角：1.8度
保持トルク：56Ncm（79.3oz.in）
定格電流/相：2.0A
相抵抗：1.4オーム±10％
インダクタンス：3.0mH±20％(1KHz)
絶縁クラス: B 130°C[266°F]

物理的仕様

フレームサイズ：42 x 42mm
本体長さ：51.5mm
軸径：Φ5mm
シャフトの長さ：24mm
D-CUTシャフトの長さ：15mm
リード長：500mm
重量：0.4kg

エンコーダ仕様

出力回路タイプ：差動
エンコーダタイプ：磁気インクリメンタル
エンコーダ分解能：1000PPR（4000CPR）
出力信号チャンネル：3チャンネル
最小供給電圧：3.3V
最大供給電圧：5.5V
出力電流：20mA
出力高電圧：5V
出力低電圧：0.2V
最大出力周波数：400kHZ

モーターとエンコーダーの接続

モーター	A +	A-	B +	B-
ワイヤー	赤	BLK	YEL	BLU

エンコーダー	VCC	EGND	EA +	EA-	EB +	EB-	EZ +	EZ-
ワイヤー	赤	BLK	BRN	ORG	BLU	GRN	YEL	WHT

製品タイプ
製品タイプ	閉ループステッピングモーター
電気的仕様
インダクタンス(mH)	3
エンコーダタイプ	磁気インクリメンタル
エンコーダ分解能	1000PPR
トルク・推力曲線はありますか？	はい
位相抵抗(Ω)	1.4
保持トルク(Ncm)	56
保持トルク(oz.in)	79.3
出力信号チャンネル	3
出力回路タイプ	ディファレンシャル
定格電流(A)	2.0
物理仕様
IP等級	40
フレームサイズ(mm)	Nema 17 (42 x 42)
在庫方法	専用のインベントリ
本体長さ(mm)	51.5
軸の長さ(mm)	24
軸径(mm)	5
