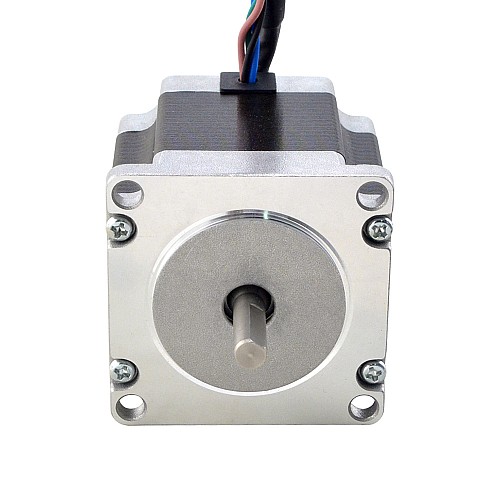

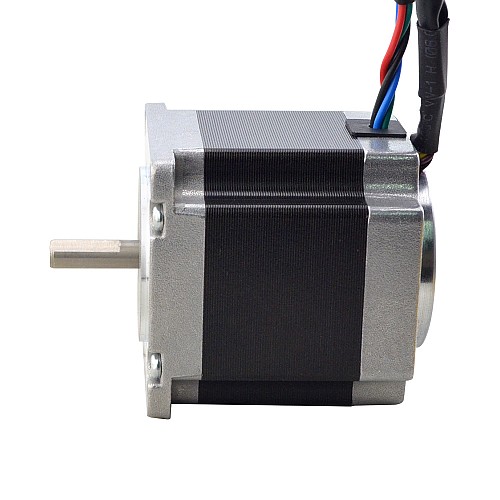

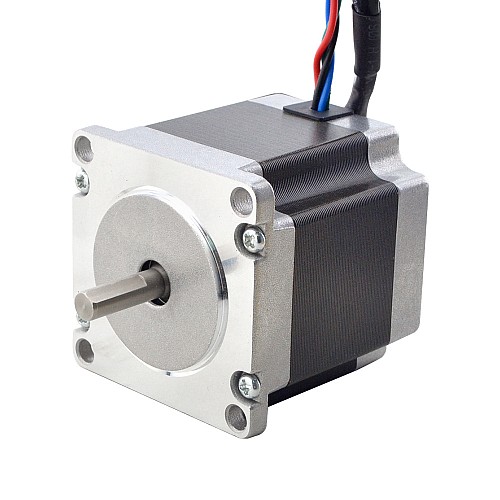

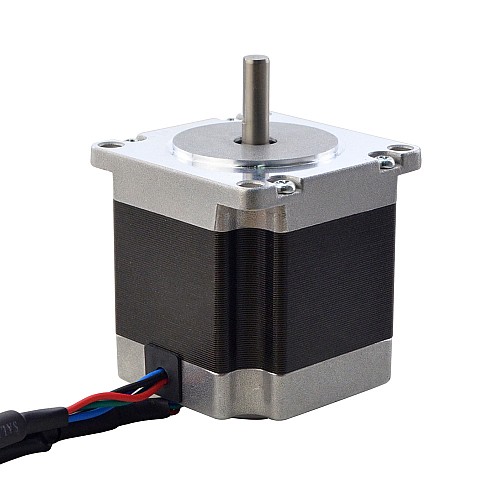

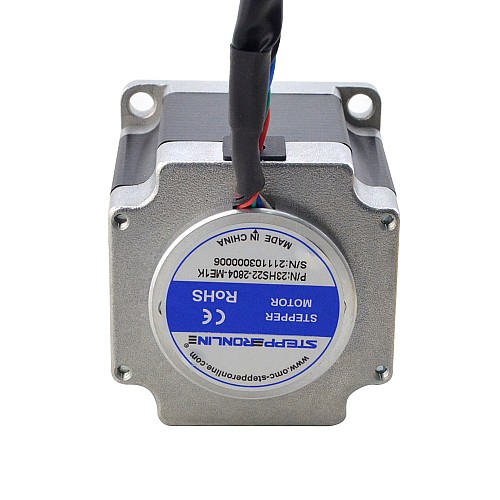

Nema 23 閉ループステッピングモーター 1.2Nm(169.93oz.in) 磁気エンコーダー 1000PPR(4000CPR) 付き

ベストセラー

Nema 23 閉ループステッピングモーター 1.2Nm(169.93oz.in) 磁気エンコーダー 1000PPR(4000CPR) 付き

0 レビュー - レビューを書く

¥3,702

5 + ¥3,551

10 + ¥3,410

50 + ¥3,279

100 + ¥3,160

在庫あり: 10000
モデル: 23HS22-2804-ME1K
総重量: 0.81kg
認証: ISO, CE, UKCA, RoHS

販売商品: 818

国をクリック｜リアルタイム在庫

発送元

中国

アメリカ

ドイツ

オーストラリア

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

このnema23閉ループステッピングモーターは、トルクが1.2Nm（169.93oz.in）です。エンコーダは、3チャネルおよび1000PPR（4000CPR）分解能の磁気エンコーダです。磁気エンコーダの最大の利点は、サイズとコストです。これらは、狭いスペースで広く使用されており、コストパフォーマンスが高くなっています。

電気的仕様

メーカー部品番号：23HS22-2804-ME1K
フェーズ数：2
ステップ角：1.8度
保持トルク：1.2Nm（169.93oz.in）
定格電流/相：2.8A
相抵抗：0.9オーム±10％
インダクタンス：2.6mH±20％(1KHz)
絶縁クラス: B 130°C[266°F]

物理的仕様

フレームサイズ：57 x 57mm
本体長さ：60.5mm
軸径：Φ6.35mm
シャフト長さ：21mm
D-CUTシャフトの長さ：15mm
リード長：500mm
重量：0.65kg

エンコーダ仕様

出力回路タイプ：差動
エンコーダタイプ：磁気インクリメンタル
エンコーダ分解能：1000PPR（4000CPR）
出力信号チャンネル：3チャンネル
最小供給電圧：3.3V
最大供給電圧：5.5V
出力電流：20mA
出力高電圧：5V
出力低電圧：0.2V
最大出力周波数：400kHZ

モーターとエンコーダーの接続

モーター	A +	A-	B +	B-
ワイヤー	GRN	BLK	赤	BLU

エンコーダー	VCC	EGND	EA +	EA-	EB +	EB-	EZ +	EZ-
ワイヤー	赤	BLK	BRN	ORG	BLU	GRN	YEL	WHT

製品タイプ
製品タイプ	閉ループステッピングモーター
電気的仕様
インダクタンス(mH)	2.6
エンコーダタイプ	磁気インクリメンタル
エンコーダ分解能	1000PPR
トルク・推力曲線はありますか？	はい
位相抵抗(Ω)	0.9
保持トルク(Ncm)	120
保持トルク(oz.in)	169.93
出力信号チャンネル	3
出力回路タイプ	ディファレンシャル
定格電流(A)	2.8
物理仕様
IP等級	40
フレームサイズ(mm)	Nema 23 (57 x 57)
在庫方法	専用のインベントリ
本体長さ(mm)	60.5
軸の長さ(mm)	21
軸径(mm)	6.35
