Nema 14 外部 35mm スタック 0.57A リード 4.877mm(0.192") 長さ 150mm

製造中止

Nema 14 外部 35mm スタック 0.57A リード 4.877mm(0.192") 長さ 150mm

0 レビュー - レビューを書く

¥0

在庫あり: 1
モデル: 14E13S0574QE3-150RS
総重量: 0.34kg
認証: ISO, CE, RoHS

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

(最小ご注文単位 999)

地元の倉庫を選んで、より多くのメリットを享受しましょう!

日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

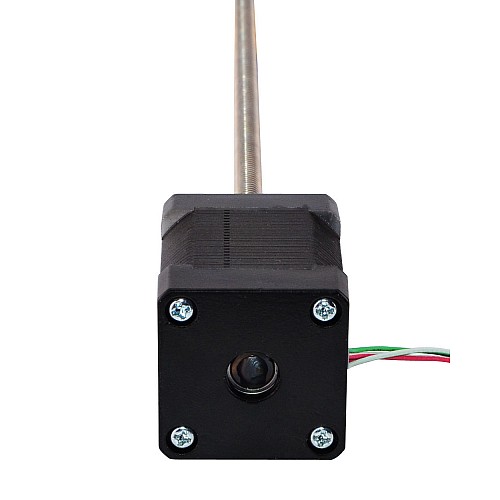

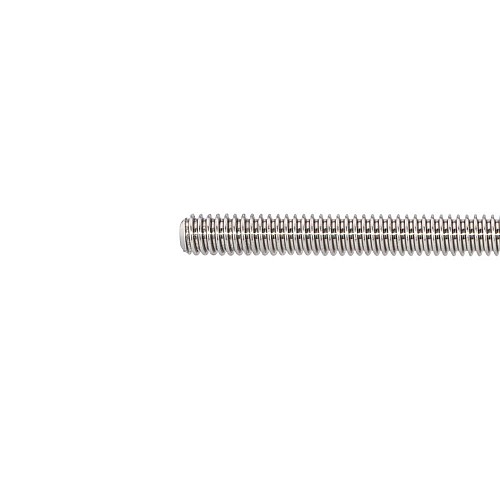

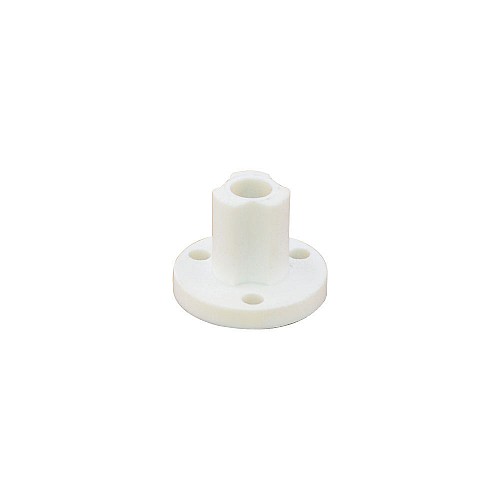

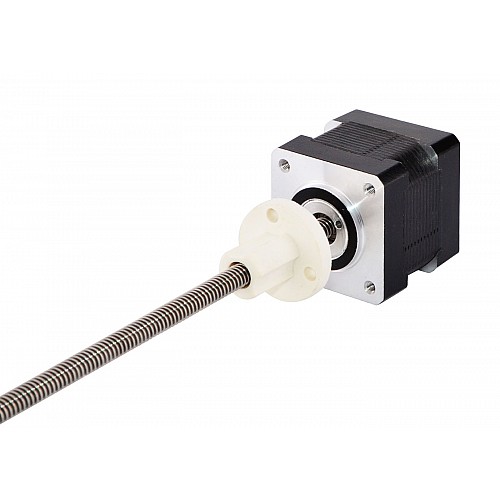

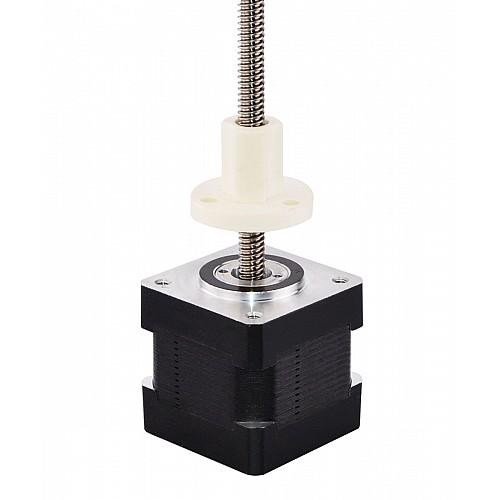

このモデルは、HaydonKerk35000シリーズサイズ14の外部ステッピングモーターリニアアクチュエーターとほぼ同じです。モーター部分は35mm本体1.8度0.57ANema14ステッピングモーターで、直径5.54mm(0.2181")、長さ150mm(5.9055")の親ねじとPOMねじナットが組み込まれており、直線移動量は4.877mm(0.192)です。")1回転あたり。

電気的仕様

メーカー部品番号：14E13S0574QE3-150RS(14E13S0574QE-150RS)
モータータイプ：外部リニアステッパー
ステップ角：1.8°
最小推力：70N(300pps)
定格電流/相：0.57A
相抵抗：8.8オーム
電圧：5V
インダクタンス：13mH±20％(1KHz)

物理的仕様

フレームサイズ：35 x 35mm
本体長さ：35mm
親ねじの長さ：150mm(5.9055")
親ねじ径：Φ5.54mm(0.2181")
リード/ステップ：0.024384mm(0.00096")
リードトラベル/レボリューション：4.877mm(0.192")
リード数：4
リード長さ：300mm
重量：162g

繋がり

A +	A-	B +	B-
赤	赤/白	緑/白	緑

こちらの商品は諸事情により製造・販売が中止となっており、お取り寄せすることができません。代替品は 14E17S0914QE4-250RS です。

電気的仕様
インダクタンス(mH)	13
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	8.8
双極性/単極性	双極性
定格電流(A)	0.57
最小推力(N) @300pps	70
物理仕様
ケーブル数	4
フレームサイズ(mm)	Nema 14 (35 x 35)
リニアモータータイプ	外部 (Acme)
リードスクリューの長さ(mm)	150
リードスクリュー径(mm)	5.54
リードストローク/ステップ(mm)	0.024384
リードストローク/回転数(mm)	4.877
リード長(mm)	300
在庫方法	専用のインベントリ
本体長さ(mm)	35
