Nema 11 外部 45mm スタック 0.75A リード 0.635mm(0.025") 長さ 101mm

製造中止

Nema 11 外部 45mm スタック 0.75A リード 0.635mm(0.025") 長さ 101mm

0 レビュー - レビューを書く

¥0

在庫あり: 1
モデル: 11E18S0754ED2-101RS
総重量: 0.55kg
認証: ISO, CE, RoHS

販売商品: 141

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

(最小ご注文単位 999)

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

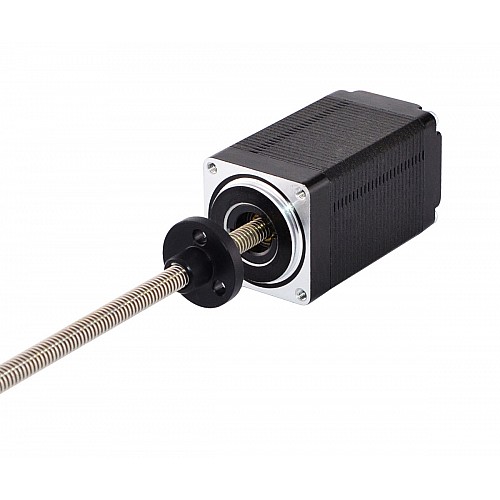

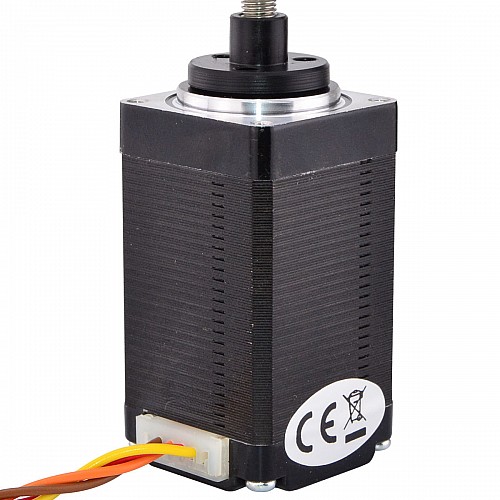

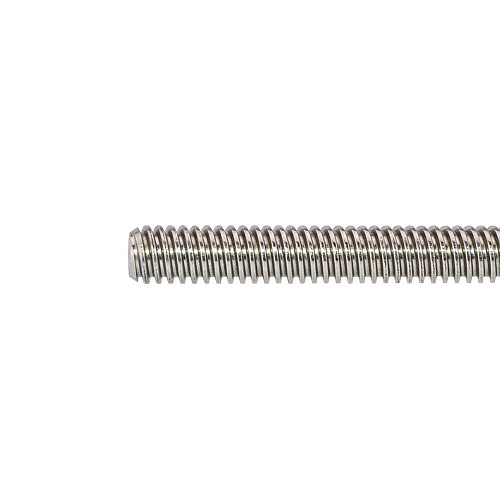

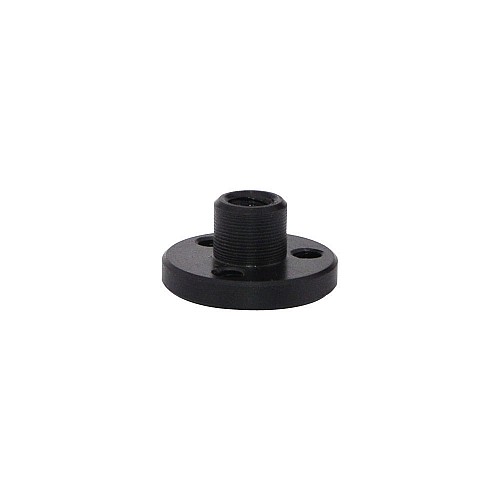

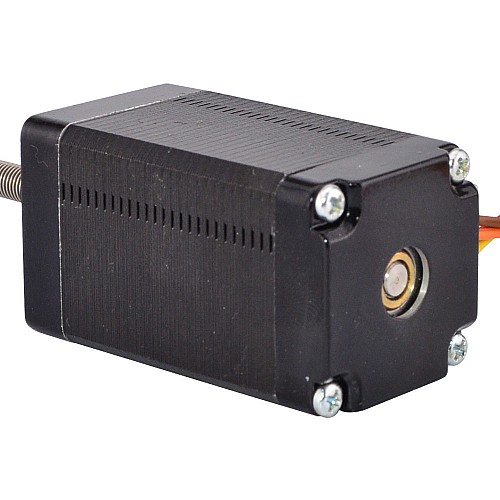

このモデルは、Nema11外部リニアアクチュエーターと名付けられたエコノミーリニアステッピングモーターです。モーター部分は45mm1.8度0.75ANema11ステッピングモーターです。 101mm Tr4.76x0.635ネジ付きロッドと統合され、POMネジナットがネジ付きロッドに沿って移動します。

電気的仕様

メーカー部品番号：11E18S0754ED2-101RS(11E18S0754ED-101RS)
モータータイプ：外部リニアステッパー
ステップ角：1.8度
保持トルク: 0.095Nm(13.45oz.in)
定格電流/相：0.75A
相抵抗：6.7ohms
電圧：3V
インダクタンス：3.0mH±20％(1KHz)

物理的仕様

フレームサイズ：28 x 28mm
本体長さ：45mm
親ねじの長さ：101mm(3.976")
親ねじ径：Φ4.76mm(0.1874")
リード/ステップ：0.003175mm(0.000125")
リード/レボリューション：0.635mm(0.025")
リード数：4
リード長さ：300mm
重量：200g

繋がり

A +	A-	B +	B-
赤	黄色	グレー	緑

こちらの商品は諸事情により製造・販売が中止となっており、お取り寄せすることができません。代替品は11E18S0754ED4-101RSです。

電気的仕様
インダクタンス(mH)	3
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	6.7
保持トルク(Ncm)	9.5
保持トルク(oz.in)	13.45
双極性/単極性	双極性
定格電流(A)	0.75
物理仕様
IP等級	40
ケーブル数	4
フレームサイズ(mm)	Nema 11 (28 x 28)
リニアモータータイプ	外部 (Acme)
リードスクリューの長さ(mm)	101.6
リードスクリュー径(mm)	4.76
リードストローク/ステップ(mm)	0.003175
リードストローク/回転数(mm)	0.635
リード長(mm)	304
在庫方法	専用のインベントリ
本体長さ(mm)	45
