Nema11非キャプティブ46mmスタック0.75Aリード0.635mm(0.025") 長さ250mm

製造中止

Nema11非キャプティブ46mmスタック0.75Aリード0.635mm(0.025") 長さ250mm

0 レビュー - レビューを書く

¥0

在庫あり: 1
モデル: 11N18S0754ED3-250RS
総重量: 0.53kg
認証: ISO, CE, RoHS

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

(最小ご注文単位 999)

地元の倉庫を選んで、より多くのメリットを享受しましょう!

日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

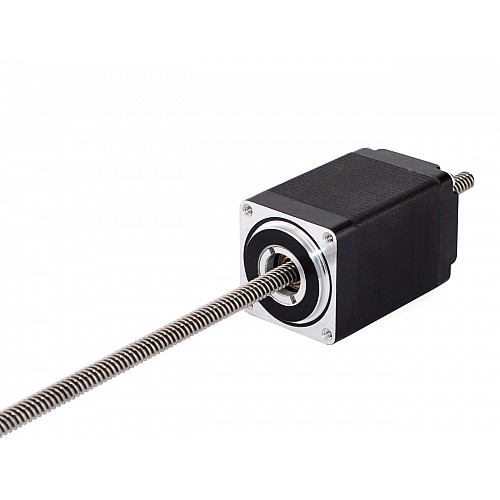

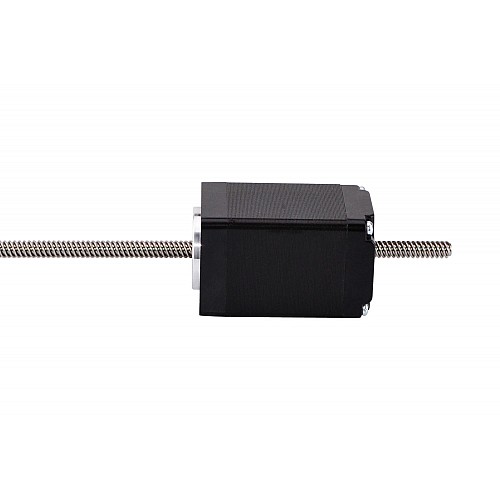

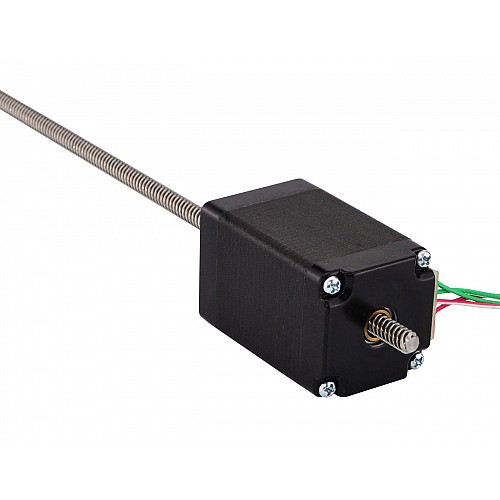

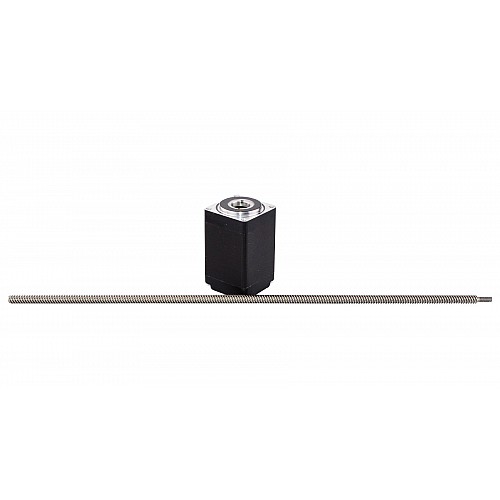

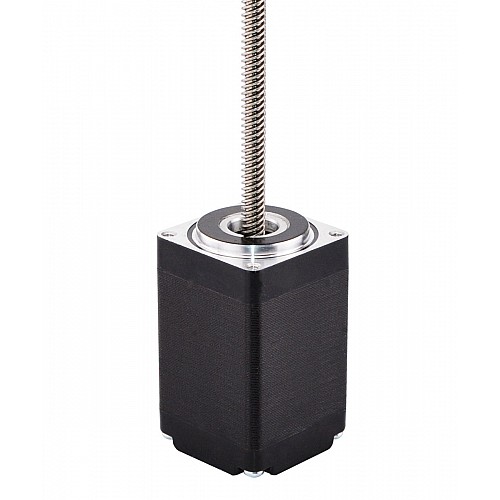

このモデルは、HaydonKerk28000シリーズサイズ11のダブルスタック非キャプティブステッピングモーターリニアアクチュエーターとほぼ同じです。モーター部分は46mm本体1.8度0.75ANema11ステッピングモーターで、直径4.76mm(0.1874")、長さ250mm(9.8425")の親ねじで動作し、直線移動量は1回転あたり0.635mm(0.025")です。

電気的仕様

メーカー部品番号：11N18S0754ED3-250RS(11N18S0754ED-250RS)
モータータイプ：非キャプティブリニアステッパー
ステップ角：1.8°
最小推力：77N(300pps)
定格電流/相：0.75A
相抵抗：6.7オーム
電圧：5V
インダクタンス：5.8mH±20％(1KHz)

物理的仕様

フレームサイズ：28 x 28mm
本体長さ：46mm
親ねじの長さ：250mm(9.8425")
親ねじ径：Φ4.76mm(0.1874")
リード/ステップ：0.003175mm(0.000125")
リードトラベル/レボリューション：0.635mm(0.025")
リード数：4
リード長さ：300mm
重量：180g

繋がり

A +	A-	B +	B-
赤	赤/白	緑/白	緑

こちらの商品は諸事情により製造・販売が中止となっており、お取り寄せすることができません。代替品は11N18S1004ED5-250RSです。

電気的仕様
インダクタンス(mH)	5.8
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	6.7
双極性/単極性	双極性
定格電流(A)	0.75
最小推力(N) @300pps	77
物理仕様
IP等級	40
ケーブル数	4
フレームサイズ(mm)	Nema 11 (28 x 28)
リニアモータータイプ	非キャプティブ
リードスクリューの長さ(mm)	250
リードスクリュー径(mm)	4.76
リードストローク/ステップ(mm)	0.003175
リードストローク/回転数(mm)	0.635
リード長(mm)	300
在庫方法	専用のインベントリ
本体長さ(mm)	46
