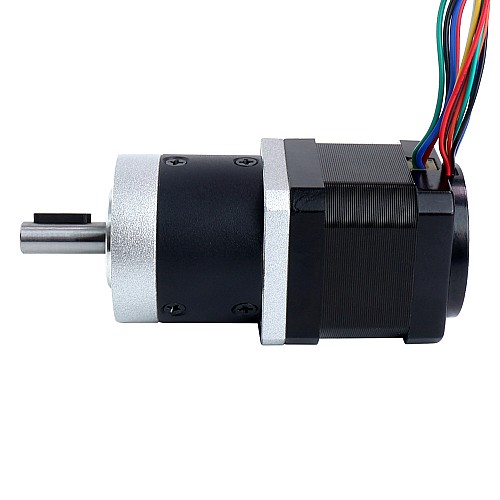

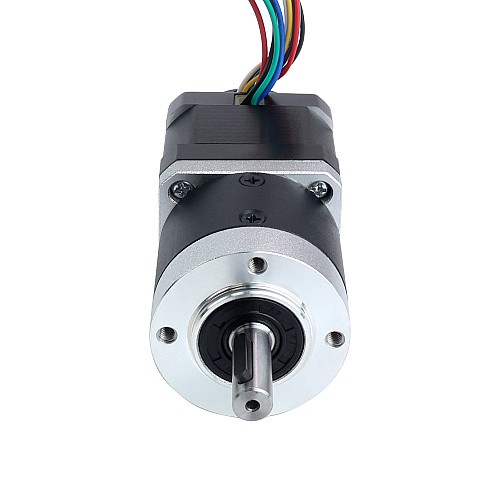

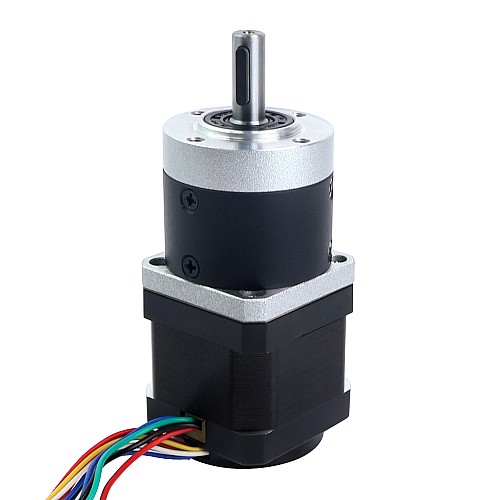

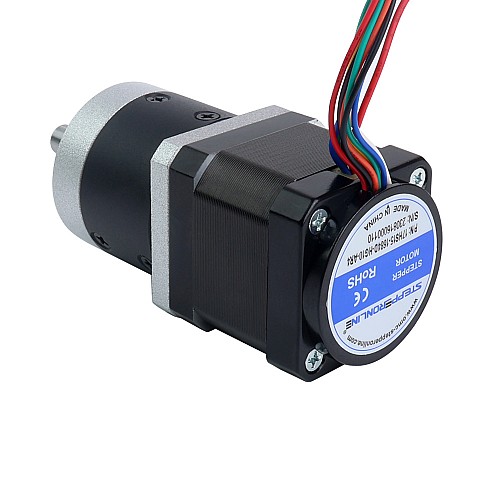

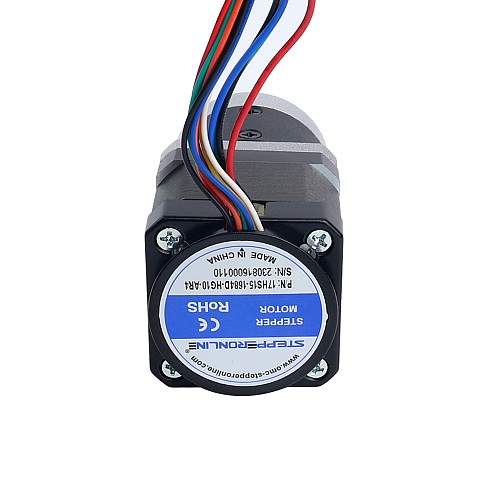

Nema 17 ステッピングモーター、ギアボックスギア比 10:1 および磁気エンコーダー 1000PPR(4000CPR) 付き

0 レビュー - レビューを書く

¥11,561

5 + ¥10,891

10 + ¥10,295

50 + ¥9,760

100 + ¥9,277

在庫あり: 10000
モデル: 17HS15-1684D-HG10-AR4
総重量: 0.60kg
認証: ISO, CE, UKCA, RoHS

オプション:

発送元

中国

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

この Nema 17 ギヤードモーターは、AR4 キットのジョイント 1 モーターです。ギア比 10:1 の遊星ギアボックスと、3 チャンネルおよび 1000PPR(4000CPR) 分解能の非常に薄型でコスト効率の高い磁気インクリメンタルエンコーダが統合されています。また、スペースが限られているものの、低速や高トルクが必要なアプリケーションにとっても優れたソリューションです。

電気仕様

メーカー部品番号: 17HS15-1684D-HG10-AR4
モータータイプ: バイポーラステッパー
ステップ角度: 1.8 度
ギアボックスなしの保持トルク: 39Ncm(55oz.in)
定格電流/相: 1.68A
位相抵抗: 1.6ohms
インダクタンス: 3.2mH ± 20%(1KHz)

ギアボックスの仕様

ギアボックスのタイプ: プラネタリー
ギア比: 10:1
効率: 95%
無負荷時のバックラッシュ: <=15arcmin
最大。許容トルク: 3.5Nm(495.64oz.in)
モーメント許容トルク: 6Nm(849.67oz.in)
最大。ラジアル荷重: 150N
騒音: <=50dB
周囲温度: -10 ～ 50℃
絶縁クラス: B 130°C[266°F]
寿命: 6000 時間

エンコーダ仕様

出力回路タイプ: 差動
エンコーダのタイプ: 磁気インクリメンタル
エンコーダー解像度: 1000PPR(4000CPR)
出力信号チャンネル: 3 チャンネル
最小供給電圧: 3.3V
最大供給電圧: 5.5V
出力電流: 20mA
出力高電圧: 5V
出力低電圧: 0.2V
最大出力周波数: 400kHz

物理仕様

本体の長さ:80mm
モーターの長さ: 39mm
ギアボックスの長さ: 41mm
フロントシャフト径：Φ8mm
フロントシャフトの長さ: 23.5mm
キー溝の長さ: 14mm
リードの数: 4
リードの長さ: 500mm
重量: 550g

モーターとエンコーダーの接続

A+	A-	B+	B-
黒	緑	赤	青

エンコーダ	+5V	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
ワイヤー	赤	ブラック	ブラウン	オレンジ	青	緑	黄色	白

製品タイプ
製品タイプ	モーター、エンコーダー、ブレーキ、ギアボックス付き
電気的仕様
インダクタンス(mH)	3.2
エンコーダタイプ	磁気インクリメンタル
エンコーダ分解能	1000PPR
ギアボックスなし保持トルク(N.m.)	0.39
ステッピングモーター搭載	エンコーダ/ギアボックス
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	1.6
保持トルク(oz.in)	55
出力信号チャンネル	3
出力回路タイプ	ディファレンシャル
双極性/単極性	双極性
電流(A)	1.68
物理仕様
IP等級	40
ギアボックスタイプ	HG シリーズ遊星ギアボックス
ギア比(xx:1)	10
ケーブル数	4
シングルシャフト/デュアルシャフト	シングルシャフト
フレームサイズ(mm)	Nema 17 (42 x 42)
リード長(mm)	500
出力軸タイプ	キー溝
在庫方法	専用のインベントリ
本体長さ(mm)	80
無負荷時のバックラッシュ	<=15arcmin
軸の長さ(mm)	23.5
軸径(mm)	8
