Nema 17 ステッピングモーター L=40mm ギア比 100:1 MG シリーズ遊星ギアボックス

Nema 17 ステッピングモーター L=39mm ギア比 100:1 MG シリーズ遊星ギアボックス

Nema 17 ステッピングモーター L=40mm ギア比 100:1 MG シリーズ遊星ギアボックス

1 レビュー - レビューを書く

¥4,664

5 + ¥4,478

10 + ¥4,308

50 + ¥4,150

100 + ¥4,003

在庫あり: 10000
モデル: 17HS15-1584S-MG100
総重量: 0.78kg
認証: ISO, CE, UKCA, RoHS

オプション:

発送元

中国

アメリカ

ドイツ

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

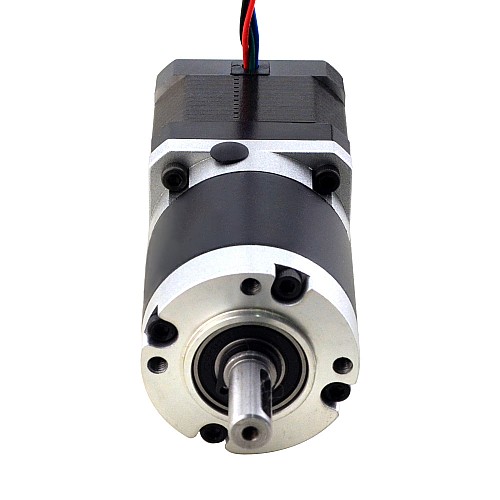

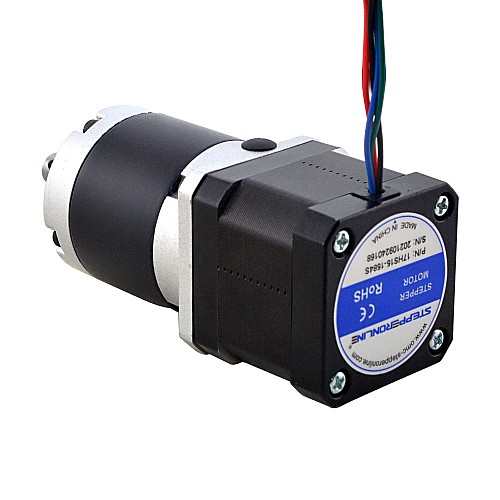

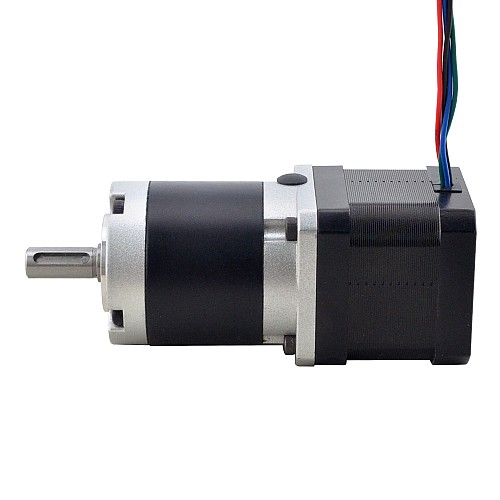

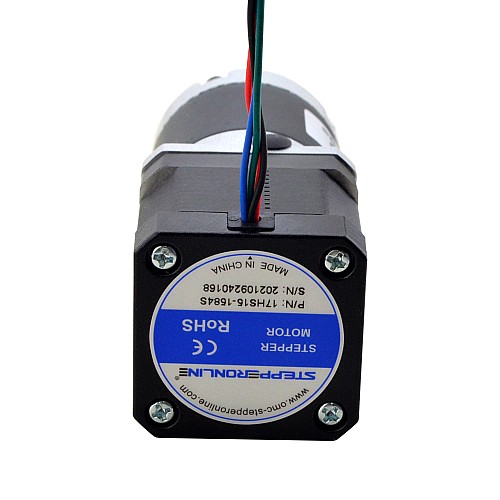

この Nema 17 サイズのステッピングモーターには、MG シリーズの高精度ギアボックスが装備されています。ギア比は 100:1 で、Max.バックラッシュは50分。高い精度と低コストが必要な用途に最適です。
MGシリーズのギアボックスはシャフトカップリングに組み込まれているため、モーターまたはギアボックスを簡単に変更できます。

電気仕様

部品番号: 17HS15-1584S-MG100
モータータイプ: バイポーラステッパー
ギアボックスなしの保持トルク: 36Ncm(51.0oz.in)
定格電流/相: 1.58A
位相抵抗: 1.65ohms
インダクタンス: 3.2mH±20%(1KHz)
絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

ギアボックスのタイプ: 平歯車減速機
ギアの材質: 粉末冶金
ギア比: 100:1
効率: 90%
無負荷時のバックラッシュ:<=50arcmin
最大許容トルク: 5Nm(44.25lb-in)
騒音: <=55dB
防水等級: IP54
寿命: 20000時間

物理仕様

フレームサイズ: 42 x 42mm
モーターの長さ: 39mm
ギアボックスの長さ: 51mm
出力軸タイプ: キー溝
出力軸径: Φ8mm
出力シャフトの長さ: 21.5mm

接続

A+	A-	B+	B-
ブラック	緑	赤	青

適合ブラケットはST-M12です。

製品タイプ
製品タイプ	ギヤードステッピングモータ
電気的仕様
インダクタンス(mH)	3.2
ギアボックスなし保持トルク(N.m.)	0.36
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	1.65
双極性/単極性	双極性
電流(A)	1.58
物理仕様
ギアの材質	粉末冶金
ギアボックスタイプ	精密遊星
ギア比(xx:1)	100
ケーブル数	4
シングルシャフト/デュアルシャフト	シングルシャフト
フレームサイズ(mm)	Nema 17 (42 x 42)
出力軸タイプ	キー溝
在庫方法	専用のインベントリ
本体長さ(mm)	90
無負荷時のバックラッシュ	<=50arcmin
軸径(mm)	8
