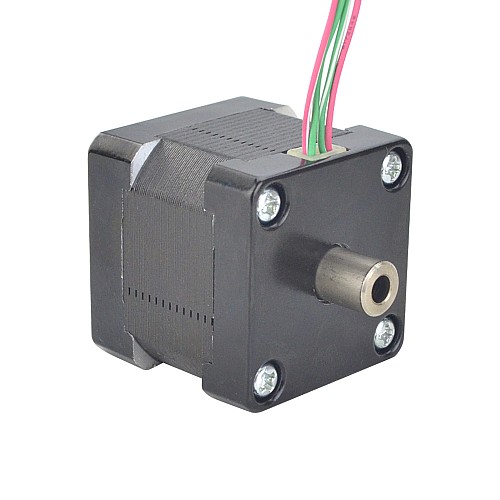

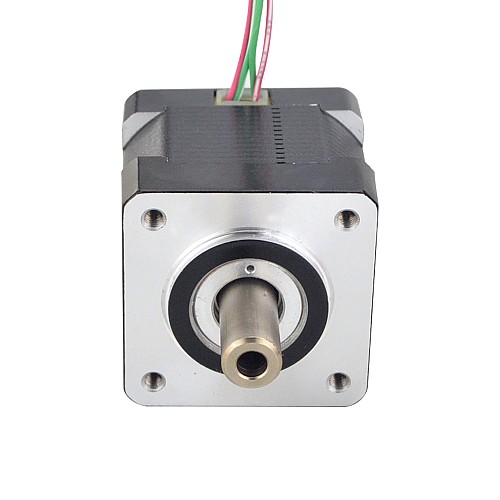

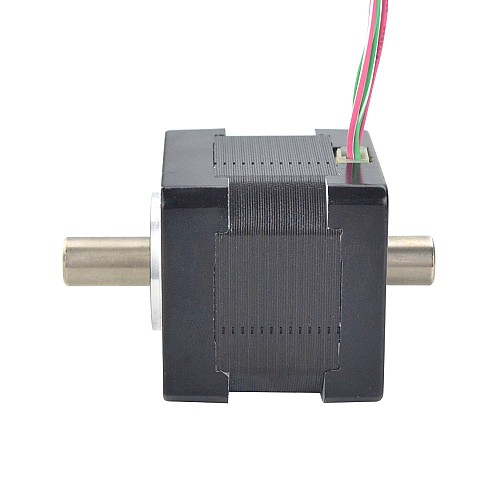

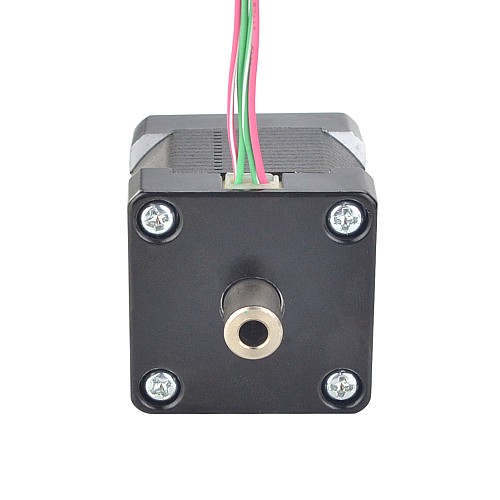

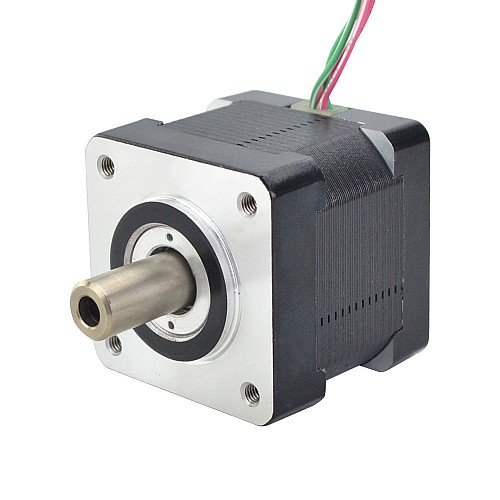

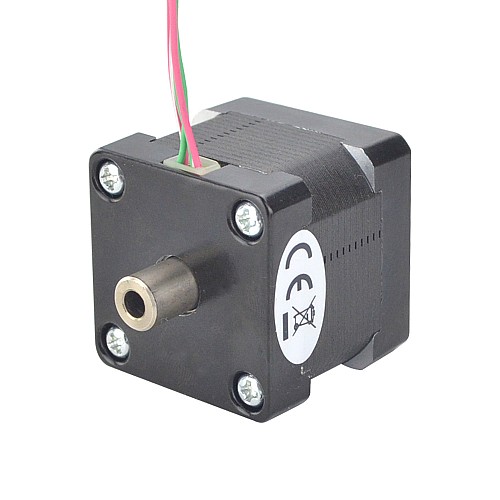

デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x34.5mm

デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x35mm
デュアル シャフト Nema 14 中空シャフト ステッピング モーター バイポーラ 16Ncm(22.66oz.in) 1.25A 35x35x34.5mm
1 レビュー - レビューを書く
¥2,371
5 + ¥2,229
10 + ¥2,103
50 + ¥1,992
100 + ¥1,890
  • 在庫あり: 10000
  • モデル: 14HS14-1254H
  • 総重量: 0.26kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 145

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

電気的仕様

  • メーカー部品番号：14HS14-1254H
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：0.16Nm(22.66oz.in)
  • 定格電流/相：1.25A
  • 相抵抗：1.86オーム±10％
  • インダクタンス：2.8mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：35 x 35mm
  • 本体長さ：34.5mm
  • シャフト外径：Φ8mm
  • 軸内径：Φ4mm
  • フロントシャフトの長さ：16mm
  • リアシャフトの長さ：9mm
  • リード数：4
  • ケーブルの長さ：310mm
  • 重量：0.17kg

繋がり

A +
A-
B +
B-
赤
赤/白
緑/白
緑
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 2.8
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ いいえ
位相抵抗(Ω) 1.86
保持トルク(Ncm) 16
保持トルク(oz.in) 22.66
双極性/単極性 双極性
定格電流(A) 1.25
物理仕様
IP等級 40
ケーブルの長さ(mm) 310
ケーブル数 4
シングルシャフト/デュアルシャフト デュアルシャフト
フレームサイズ(mm) Nema 14 (35 x 35)
出力軸タイプ 中空
在庫方法 専用のインベントリ
本体長さ(mm) 34.5
製品シリーズ S
軸内径(mm) 4
軸外径(mm) 8
重量(g) 170g


  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
14HS14-1254H_Full_Datasheet.pdf 176.41KB Download
14HS14-1254H.STEP 670.23KB Download
