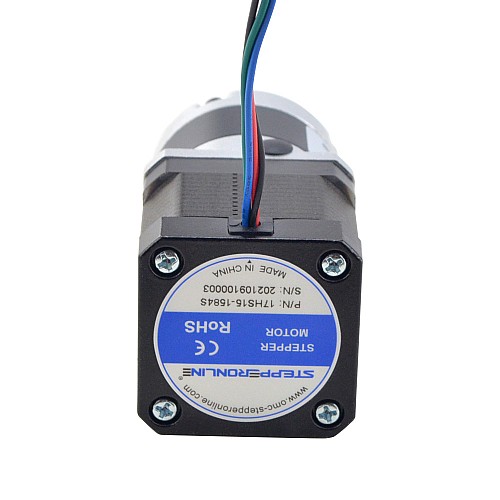

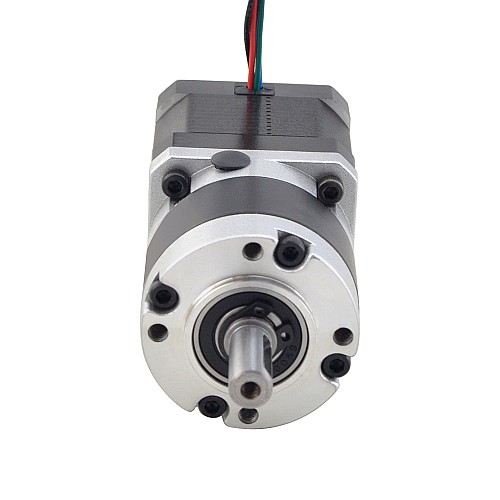

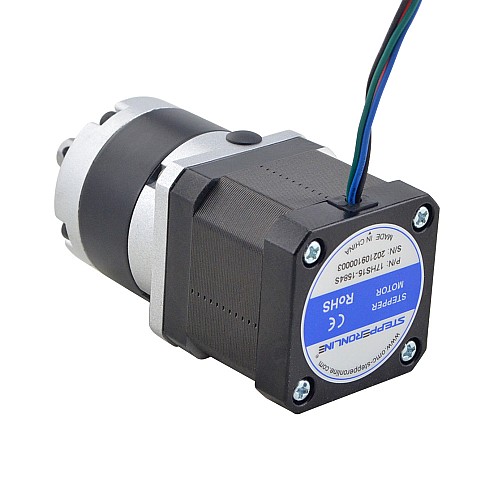

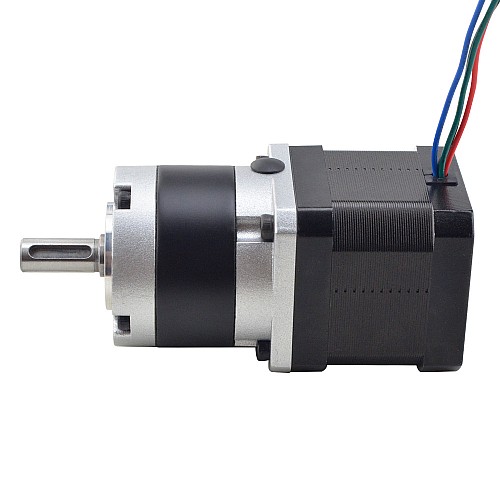

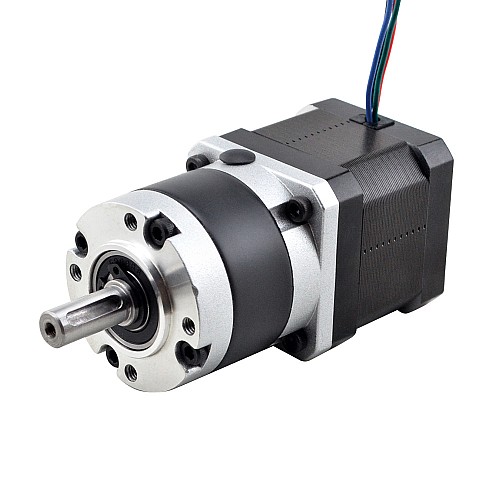

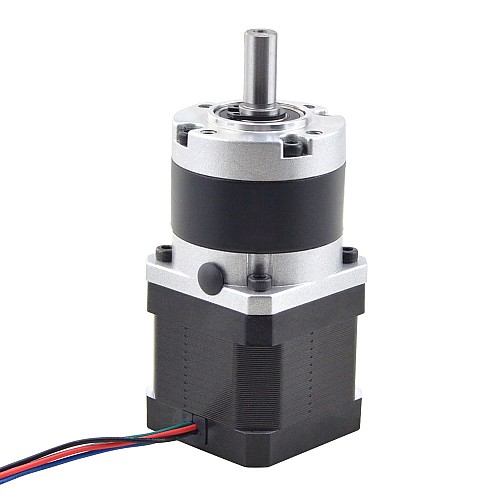

Nema 17 ステッピング モーター L=40mm ギア比 10:1 MG シリーズ 遊星ギアボックス

この Nema 17 サイズのステッピング モーターには、MG シリーズの高精度ギアボックスが装備されています。ギア比は 10:1 で、Max.バックラッシュは30分。高い精度と低コストが必要な用途に最適です。
MGシリーズのギアボックスはシャフトカップリングに組み込まれているため、モーターまたはギアボックスを簡単に変更できます。

電気仕様

• 部品番号: 17HS15-1584S-MG10
• モーター タイプ: バイポーラ ステッパー
• ギアボックスなしの保持トルク: 36Ncm(51.0oz.in)
• 定格電流/相: 1.58A
• 位相抵抗: 1.65ohms
• インダクタンス: 3.2mH±20%(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスのタイプ: 平歯車減速機
• ギアの材質: 粉末冶金
• ギア比: 10:1
• 効率: 90%
• 無負荷時のバックラッシュ:<=30arcmin
• 最大許容トルク: 5Nm(44.25lb-in)
• 騒音: <=55dB
• 防水等級: IP54
• 寿命: 20000時間

物理仕様

• フレームサイズ: 42 x 42mm
• モーターの長さ: 39mm
• ギアボックスの長さ: 40mm
• 出力軸タイプ: キー溝
• 出力軸径: Φ8mm
• 出力シャフトの長さ: 21.5mm
