NMRVS40-G50-D14
ギア比(xx:1)50
ダウンロード
同シリーズ
| 型番 | ギア比(xx:1) | 価格 | 在庫 |
|---|---|---|---|
| NMRVS40-G10-D14 | 10 | ¥6,905 | 在庫あり |
| NMRVS40-G15-D14 | 15 | ¥6,905 | 在庫あり |
| NMRVS40-G20-D14 | 20 | ¥6,905 | 在庫あり |
| NMRVS40-G30-D14 | 30 | ¥6,905 | 在庫あり |
| NMRVS40-G5-D14 | 5 | ¥6,806 | 在庫あり |
| NMRVS40-G50-D14 | 50 | ¥6,905 | 在庫あり |
| NMRVS40-G7.5-D14 | 7.5 | ¥6,905 | 在庫あり |
| RV40-AB | — | ¥795 | 在庫あり |
| RV40-AS | — | ¥645 | 在庫あり |
新旧ウォームギヤの違いについて詳しく知りたい方は、
この記事を読んでください。
この記事を読んでください。
ウォーム ギアボックスは通常、B3 取り付けタイプを使用することをお勧めします。他の取り付けタイプを使用する場合は、カスタマイズについてお問い合わせください。納期はそれに応じて変更される場合がありますのでご了承ください。

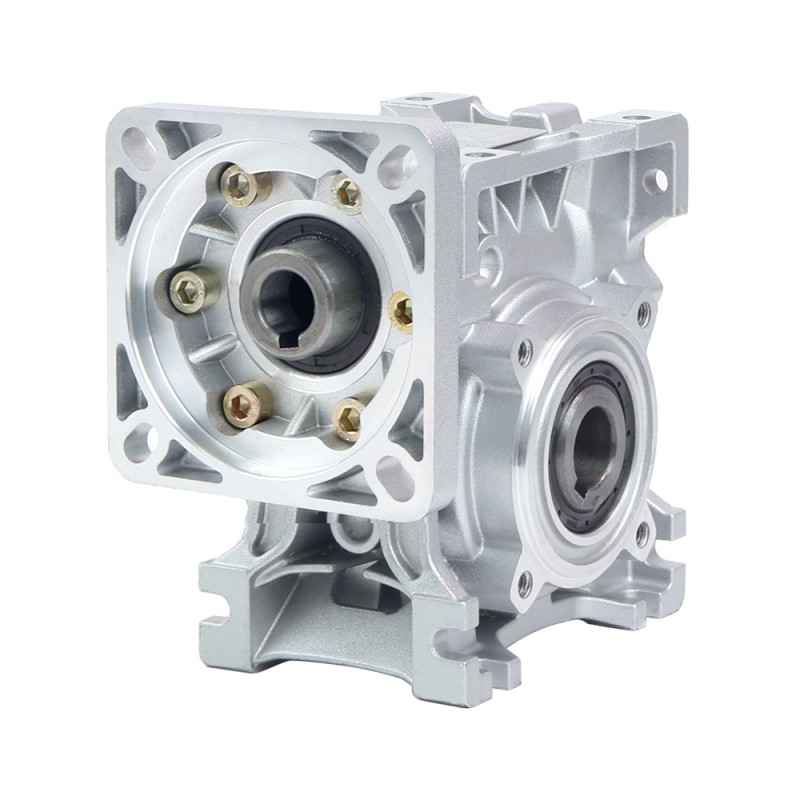

50:1 ウォームギアボックス NMRVS40 ウォームギア減速機 14mm 入力シャフト径
から
¥6,905
5 + ¥6,621
10 + ¥6,359
50 + ¥6,117
100 + ¥5,892
このウォーム ギアボックスは、Nema 34 ステッピング モーターまたはその他の 86mmx86mm サイズのモーター用に設計されており、出力シャフトはドライブ シャフトから 90° オフセットされています。 このギアボックスの利点は効率性とセルフロックです。 大型ケースはもちろん、箱の隙間がない密閉構造によりメンテナンスフリーです。 これにより、潤滑剤が簡単に失われたり、劣化したり、交換されたりするのを防ぎます。
機能
- 高トルクと高強度
- ウォーム ホイール: ブロンズ Cu Sn12 Ni2 (UNI7013-10)
- 優れた機械的強度と特に軽量
- アルミニウム ユニットには合成油が同梱されており、潤滑剤の量を変更する必要がなく、ユニバーサルな取り付け位置が可能です
ギアボックスの仕様
- 部品番号: NMRVS40-G50-D14
- ギアボックスのタイプ: ウォームギアボックス
- ギアの材質: 合金鋼
- ギア比: 50:1
- 出力最大許容トルク: 38Nm (336.33lb-in)
- 出力最大ラジアル荷重: 2.47kN
- 出力タイプ: 中空ボア
- 出力ボア径: Φ18mm
- 入力シャフトのタイプ: キー溝
- 入力軸径：Φ14mm
- インプットシャフト最大長さ: 38mm
注
- 推奨入力速度 <=1500rpm。
- ウォーム ギアボックスはバックラッシュが大きいため、位置決め用途には適していません。
