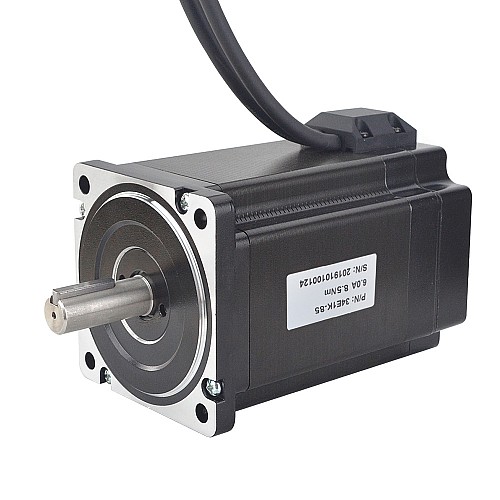

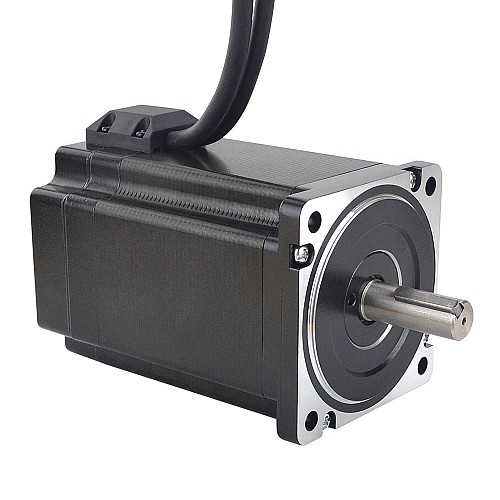

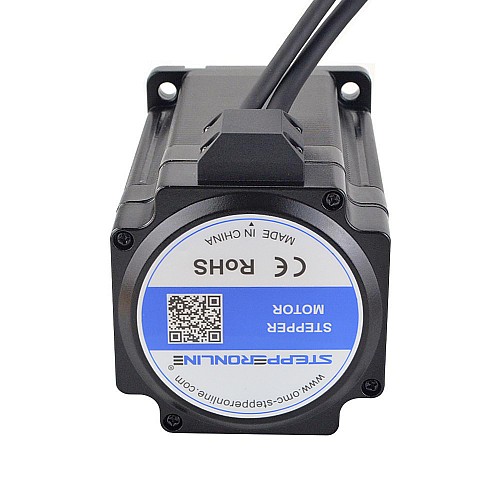

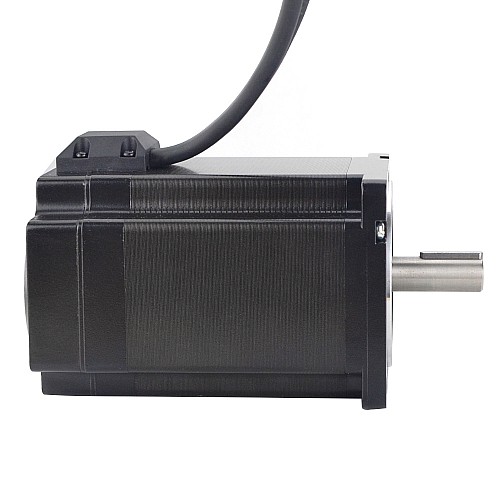

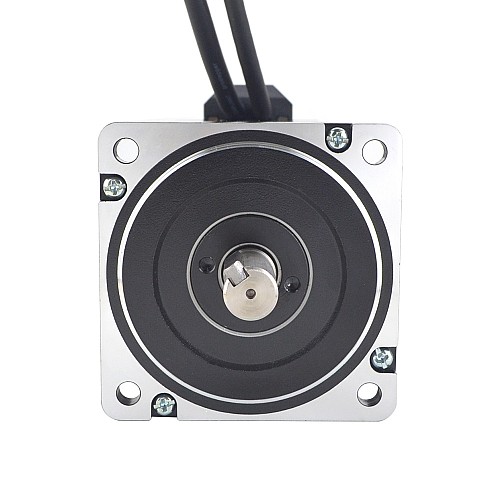

PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)

PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
PシリーズNema34閉ループステッピングモーター8.5Nm(1203.7oz.in)、エンコーダー付き1000PPR(4000CPR)
0 レビュー - レビューを書く
¥11,608
5 + ¥11,130
10 + ¥10,689
50 + ¥10,282
100 + ¥9,906
  • 在庫あり: 10000
  • モデル: 34E1K-85
  • 総重量: 4.15kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

電気的仕様

  • メーカー部品番号：34E1K-85
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：8.5Nm（1203.7 oz.in）
  • 定格電流/相：6.0A
  • 相抵抗：0.54オーム
  • インダクタンス：5.0mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：86 x 86mm
  • 本体長さ：112.3mm
  • 軸径：Φ14mm
  • シャフトの長さ：37mm
  • キー溝の長さ：25mm
  • リード数：4
  • リード長さ：270mm
  • 重量：3.6kg

エンコーダ仕様

  • 出力回路タイプ：差動タイプ
  • エンコーダタイプ：オプティカルインクリメンタル
  • 出力信号チャンネル：2チャンネル
  • 最小供給電圧：5V
  • 最大供給電圧：5V
  • 出力高電圧：<4V
  • 出力低電圧：<1V

繋がり

ピン
1
2
3
4
モーター
A +
A-
B +
B-

ピン
2
3
1
13
11
12
エンコーダー
VCC
EGND
EA +
EA-
EB +
EB-

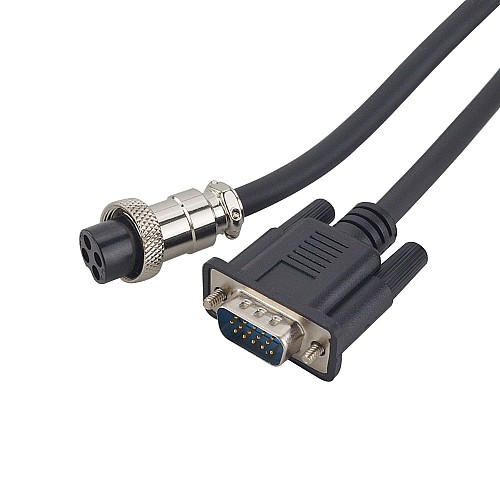

モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ 閉ループ ステッピング モーター
電気的仕様
インダクタンス(mH) 5
エンコーダタイプ 光インクリメンタル
エンコーダ分解能 1000PPR
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 0.54
保持トルク(Ncm) 850
保持トルク(oz.in) 1203.7
出力信号チャンネル 2
出力回路タイプ ディファレンシャル
定格電流(A) 6.0
物理仕様
IP等級 40
フレームサイズ(mm) Nema 34 (86 x 86)
在庫方法 専用のインベントリ
本体長さ(mm) 112.3
製品シリーズ P
軸の長さ(mm) 37
軸径(mm) 14



ファイル サイズ
34E1K-85_Full_Datasheet.pdf 186.19KB Download
34E1K-85.STEP 7.63MB Download
34E1K-85_Torque_Curve.pdf 95.02KB Download
