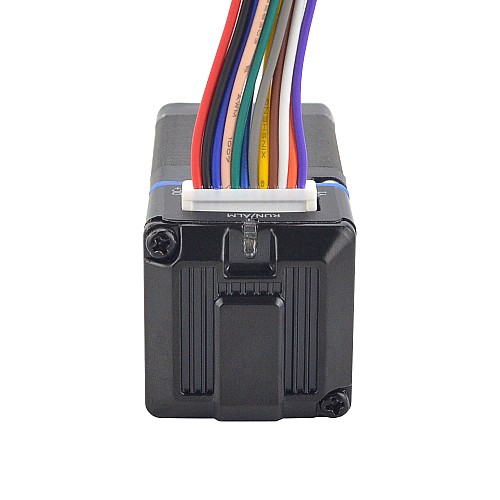

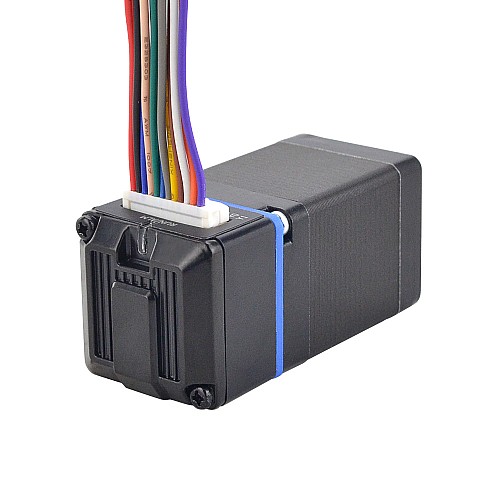

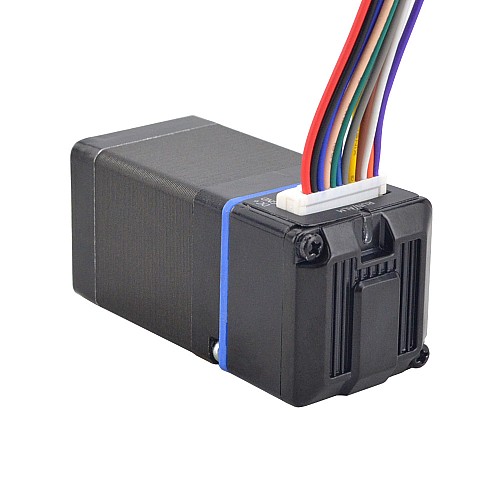

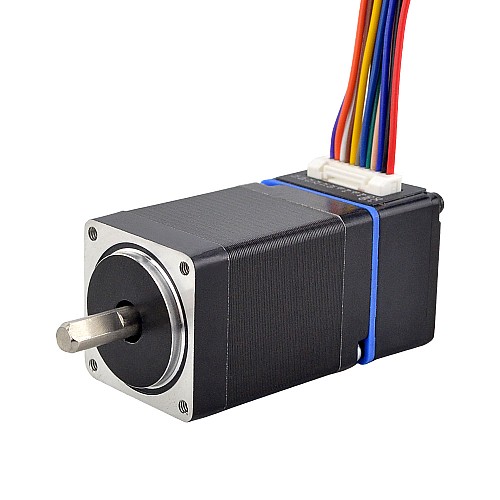

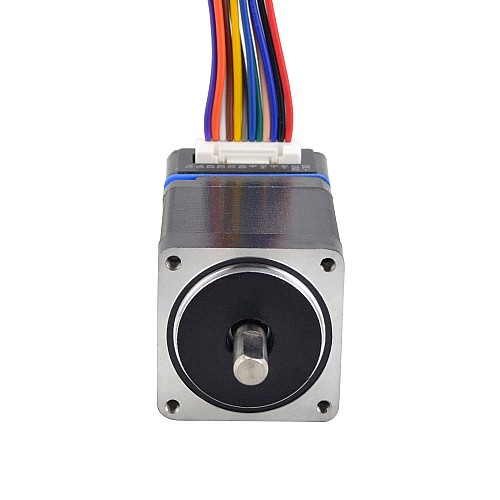

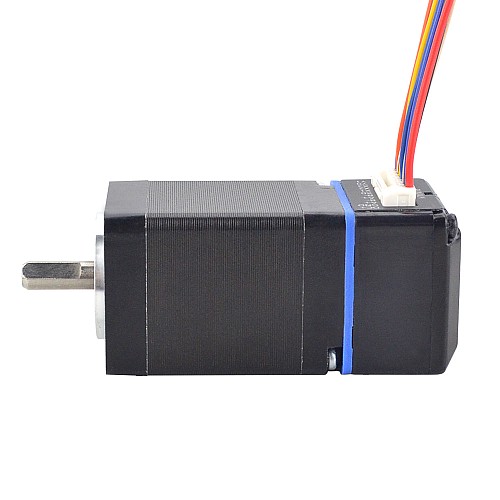

ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合 RS-485 ステッピング モーター 24VDC 5000CPR

特徴

• 新しい 32 ビット モーター制御、専用 DSP チップの使用
• 標準の MODBUS-RS485 プロトコル、RS485 通信をサポート
• 4 つの入力と 2 つの出力機能端子
• わずかなトルク減衰、最大 3000rpm の速度
• 監視および制御用の内蔵アラーム出力
• インテリジェントに電流を調整し、振動や騒音を低減することで、効率を 35% 向上させることができます
• 電圧範囲: DC 24V
• 16 の選択可能なマイクロステップ ソリューション、デフォルトのマイクロステップ分解能: 1000
• サーボモーターとステッピングモーターの利点を組み合わせた優れた高速性能と剛性
• 過電圧、低電圧、過電流保護
• ドライブとモーターが一体化されたシンプルな配線

電気仕様:

• メーカー部品番号: ESS11-01PR
• 保持トルク: 7.4Ncm(10.48oz.in)
• 入力電圧: 24VDC
• 絶縁クラス: B 130°C[266°F]
• 出力ピーク電流: 0.6 - 1.2A
• ロジック入力電流:10mA
• ロジック入力電圧:5V
• エンコーダ タイプ: インクリメンタル
• エンコーダ出力タイプ: 差動
• エンコーダ解像度: 4096CPR
• エンコーダ出力信号チャネル: 2
• 絶縁抵抗: 100MΩ以上
• 絶縁耐力: 500VAC 1 分間

物理仕様:

• フレームサイズ: 20 x 20mm
• 本体の長さ: 38.9mm
• シャフト径: Φ5mm
• Dカットシャフトの長さ: 10mm
• シャフトの長さ: 15mm

コネクタの仕様

• ハウジング モデル: 502380-1200
• 端末モデル: 5023810000

接続
