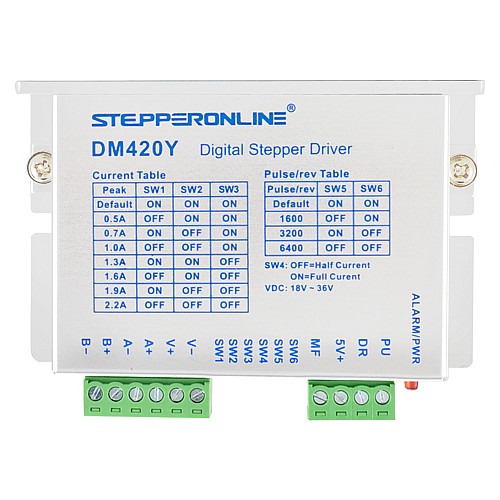

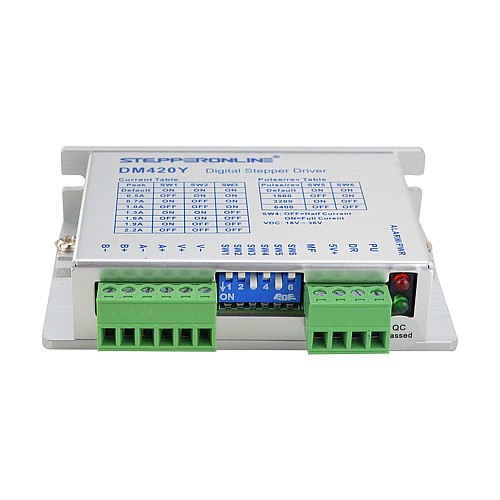

Y シリーズ デジタル ステッピング ドライバ 0.3-2.2A DC18V-36V Nema 11, 14, 17 ステッピング モーター用

この Y シリーズ デジタル ステッピング ドライバー 0.3-2.2A DC18V-36V (Nema 14、17、23 ステッピング モーター用) は、主に医療機器、ディスペンサー、彫刻機、レーザー機器、ラベリング マシン、電子機器、広告機器、その他の自動化機器に使用されます。特に、低発熱、低騒音、低振動、高安定性、高精度が求められる用途に効果的です。

主な機能

• 新世代の32ビットDSP制御技術、費用効果が高く、安定した優れた振動性能
• 4つの等しい角度の一定トルクの細分化で、最大32の細分化
• 電流制御はスムーズで正確で、モーターの熱は小さいです
• 最高のインパルス応答周波数は最大100KHzです
• ステップパルスが200ms以上停止すると、モーター電流が半分になります。
• 低周波細分化における優れた滑らかさ
• 光学的に絶縁された差動信号入力、強力な干渉防止能力
• 駆動電流のピークは2.2A未満で調整可能
• 電圧入力範囲：DC18〜36V
• 過電圧、低電圧、その他のエラー保護あり
• 非常に小さいサイズ、体積86 * 55 * 21(mm）、重量0.12kg

電気的仕様

• 出力ピーク電流：0.3〜2.2A（0.2〜1.6RMS）
• 入力電圧：DC18V〜36V
• 論理信号電流：7〜15 mA（通常10 mA）
• パルス入力周波数：0〜100kHz
• パルス幅：5μS
• 絶縁抵抗：500MΩ

動作環境およびその他の仕様（Tj =25℃/77℉）

• 冷却：自然冷却または強制冷却
• 環境：ほこり、油霧、腐食性ガスを避けてください
• 周囲温度：0 －65℃
• 湿度：40％－ 90％RH
• 動作温度：50℃MAX
• 振動：10-50Hz / 0.15mm
• 保管温度：-20 －65℃
• 重量：約120 g（4.23オンス）
