ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー

ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
ショート シャフト Nema 11 バイポーラ 1.8deg 12Ncm(16.99oz.in) 0.7A 28x28x51mm 4 ワイヤー
0 レビュー - レビューを書く
¥1,859
5 + ¥1,762
10 + ¥1,675
50 + ¥1,596
100 + ¥1,525
  • 在庫あり: 200
  • モデル: 11HS20-0704S
  • 総重量: 0.28kg
  • 認証: ISO, CE, UKCA, RoHS

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

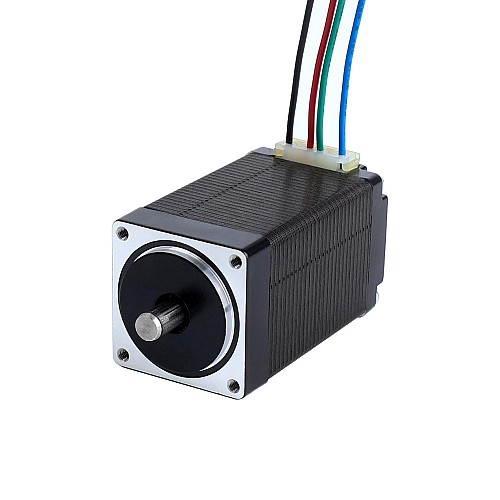

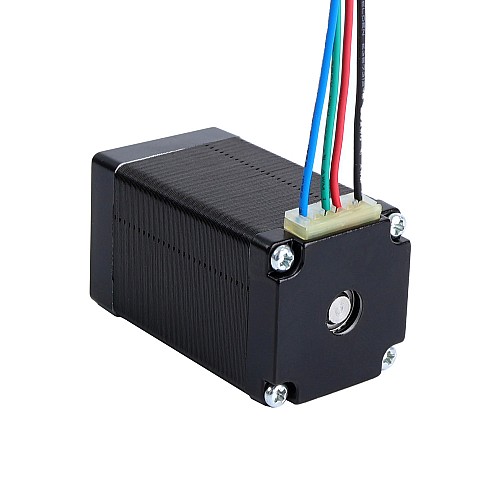

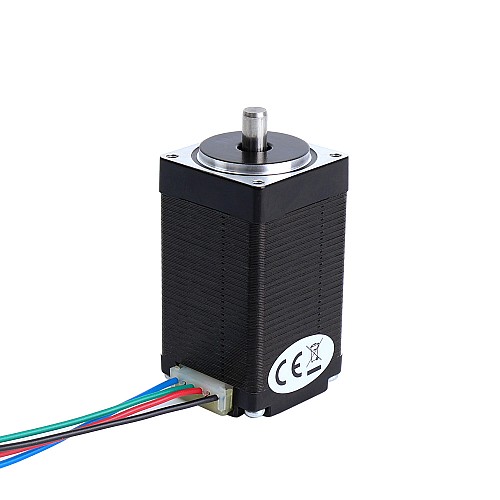

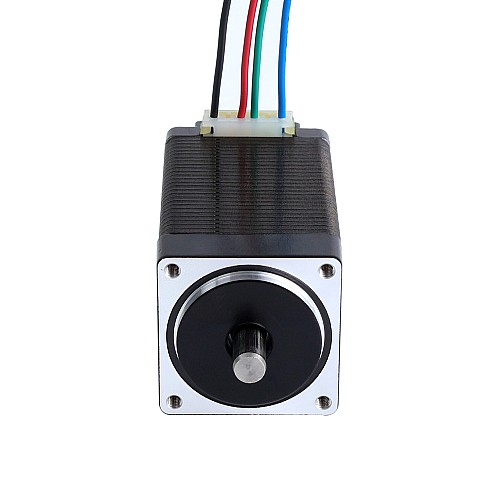

このミニ Nema 11 バイポーラ ステッピング モーターは、ステップ角 1.8 度、ショート シャフト 9.5mm、サイズ 28x28x51mm です。 ワイヤーは4本で、保持トルクは12Ncm(16.99oz.in)。 Nema 11 EG シリーズ遊星ギアボックスでの使用を想定しています。


電気仕様

  • メーカー部品番号: 11HS20-0704S
  • モーター タイプ: バイポーラ ステッパー
  • ステップ角度: 1.8 度
  • 保持トルク: 12Ncm(16.99oz.in)
  • 定格電流/相: 0.70A
  • 位相抵抗: 8.0オーム
  • インダクタンス: 5.2mH±20%(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理仕様

  • フレームサイズ: 28 x 28mm
  • 体長: 51mm
  • シャフト径: Φ5mm
  • シャフトの長さ: 9.5mm
  • リード数: 4
  • リードの長さ: 500mm
  • 重量: 194g

接続

A+
A-
B+
B-
ブラック
緑
赤
青
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 5.2
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ いいえ
位相抵抗(Ω) 8.0
保持トルク(Ncm) 12
保持トルク(oz.in) 16.99
双極性/単極性 双極性
定格電流(A) 0.7
物理仕様
IP等級 40
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 11 (28 x 28)
リード長(mm) 500
出力軸タイプ O
在庫方法 専用のインベントリ
本体長さ(mm) 51
製品シリーズ S
軸の長さ(mm) 9.5
軸径(mm) 5
重量(g) 194


  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
11HS20-0704S.STEP 692.65KB Download
11HS20-0704S_Full_Datasheet.pdf 118.56KB Download
