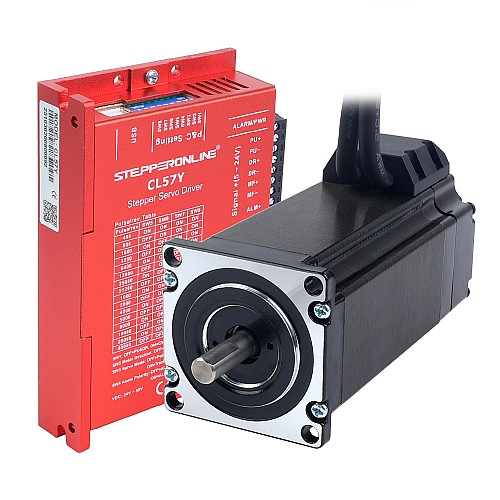

YSシリーズ 1軸 クローズドループステッパーキット 3.00Nm(424.83oz.in) Nema 23モーター 1.5mケーブル & ドライバー付き

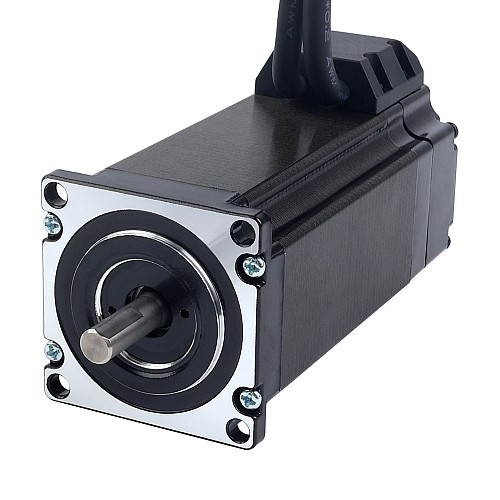

• 1 x 23HS40-5004D-E1K-1M5: S シリーズ Nema 23 クローズド ループ ステッピング モーター 3.00Nm(424.83oz.in) エンコーダー 1000PPR(4000CPR)

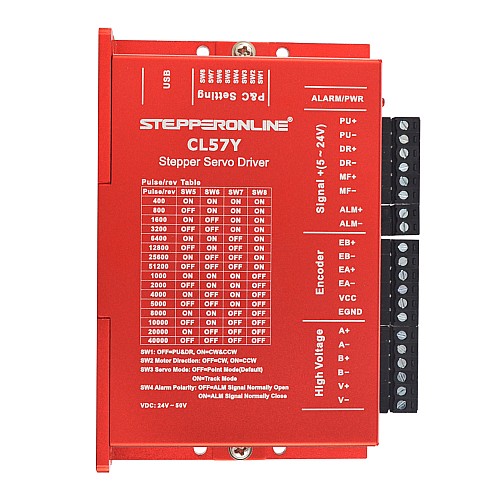

• 1 x CL57Y: Y シリーズ クローズド ループ ステッピング ドライバー 0-7.0A 24-50VDC、Nema 17、23、24 ステッピング モーター用

モーター仕様

• メーカー部品番号: 23HS40-5004D-E1K-1M5
• モーター タイプ: バイポーラ ステッピング
• ステップ角度: 1.8 度
• 保持トルク: 3.00Nm(424.83oz.in)
• 定格電流/位相: 5.0A
• 位相抵抗: 0.7ohms ± 10%
• インダクタンス: 2.3mH ± 20%(1KHz)
• 絶縁クラス: B 130°C[266°F]
• フレームサイズ: 57 x 57mm
• 本体長さ: 122mm
• シャフト径: Φ8mm
• シャフト長さ: 22mm
• Dカット長さ: 15mm
• ケーブル長さ: 1500mm

エンコーダ仕様

• 出力回路タイプ:差動タイプ
• エンコーダータイプ: 光学式インクリメンタル
• エンコーダー解像度: 1000PPR(4000CPR)
• 出力信号チャンネル: 2チャンネル
• 最小供給電圧: 4V
• 最大供給電圧: 5V
• 出力電流: 100mA
• 出力高電圧: 5V
• 出力低電圧: 4.5V
• 最大出力周波数: 60kHZ

ドライバー仕様

• 出力ピーク電流: 0~7A(0~5 RMS)
• 入力電圧: +24~50VDC(標準36VDC)
• ロジック信号電流: 7~16mA(通常 10mA)
• パルス入力周波数: 0~200kHz
• パルス幅: 2.5μS
• 絶縁抵抗: 500MΩ

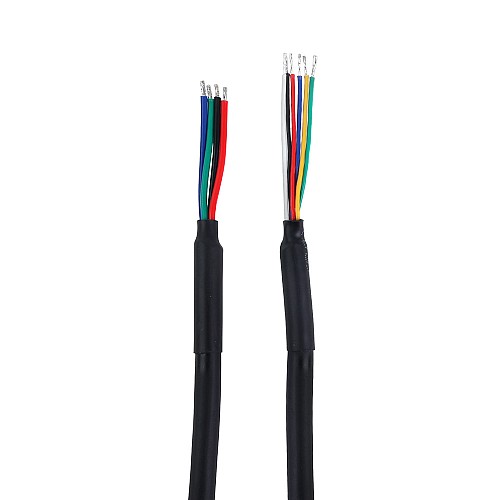

モーターとエンコーダーの接続
