TS シリーズ 3 軸 4.0Nm(566.56oz.in) Nema 24 クローズド ループ ステッパー キット、電源と

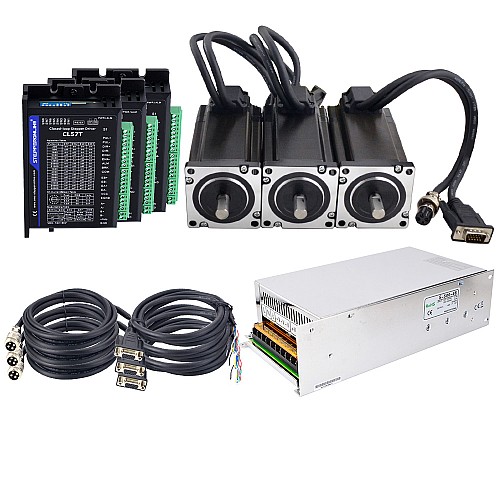

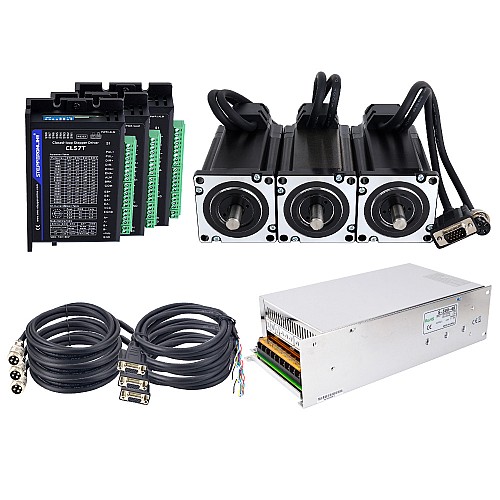

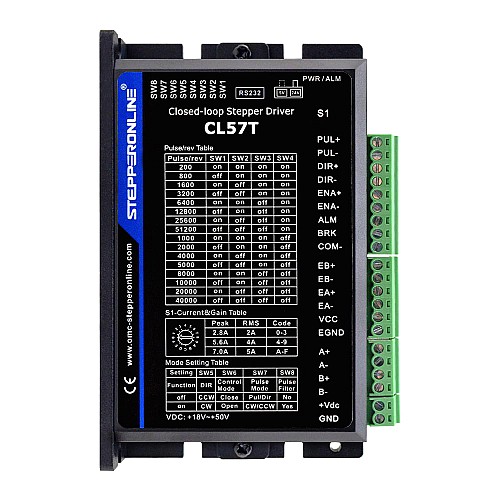

• 3 xCL57T-V41: クローズドループステッピングドライバー V4.1 0-8.0A24-48VDC（Nema 17、23、24ステッピングモーター用）

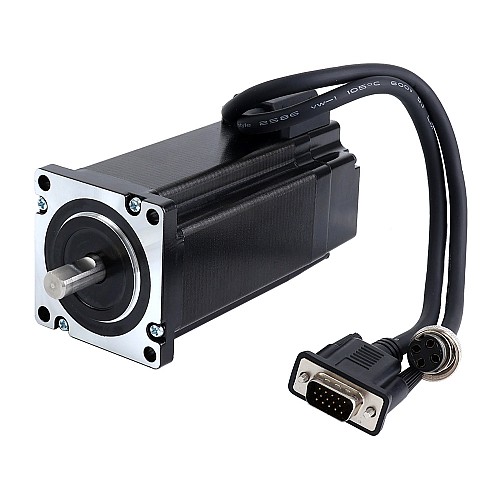

• 3 x 24HS40-5004D-E1000: Nema24クローズドループステッピングモーター4.0Nm/566.56oz.inエンコーダー1000PPR

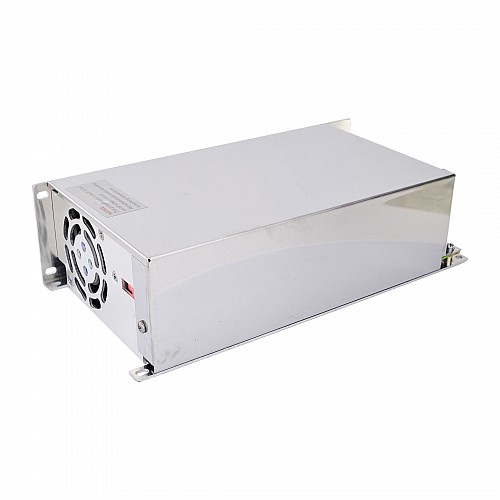

• 1 x S-500-48: 500W 48V 5.0A 115/230Vスイッチング電源ステッピングモーターCNCルーターキット
• 1 x CABLE-PC-1: RS232デバッグケーブル

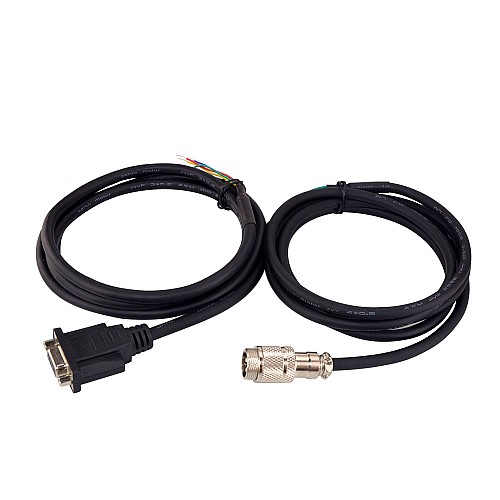

• 3 x CE2M: 閉ループステッピングモーター用長さ1.7m(67インチ)エンコーダ延長ケーブル
• 3 x CM2M-20: AWG20 1.7m(67 "）GX16航空プラグ付きロングモーター延長ケーブル

モーター仕様

• メーカー部品番号：24HS40-5004D-E1000
• フェーズ数：2
• ステップ角：1.8度
• 保持トルク：4.0Nm(566.56oz.in）
• 定格電流/相：5.0A
• 相抵抗：0.60オーム
• インダクタンス：2.6mH±20％(1KHz）
• フレームサイズ：60 x 60mm
• 本体長さ：100mm
• 軸径：Φ10mm
• シャフトの長さ：21mm
• D-CUTシャフトの長さ：15mm
• リード長さ：300mm
• 絶縁クラス: B 130°C[266°F]

エンコーダ仕様

• 出力回路タイプ：差動タイプ
• エンコーダタイプ：オプティカルインクリメンタル
• エンコーダ分解能：1000PPR(4000CPR）
• 出力信号チャンネル：2チャンネル
• 最小供給電圧：4V
• 最大供給電圧：5V
• 出力電流：100mA
• 出力高電圧：5V
• 出力低電圧：4.5V
• 最大出力周波数：60kHZ

モーターとエンコーダーの接続

モーター延長ケーブル接続

エンコーダ延長ケーブル接続

ドライバー仕様

• 入力電圧24〜48VDC、出力ピーク電流0〜8.0A
• 閉ループ、同期の喪失を排除
• RS232デバッグインターフェースが利用可能
• 高いトルクマージンは必要ありません
• より広い動作速度範囲
• モーターの加熱を減らし、より効率的に
• スムーズな動きと超低モーターノイズ
• エラー後の過電圧、過電流、および位置の保護

電源仕様

• 48VDC10.5A出力
• AC入力電圧範囲：92〜135V / 180〜264VAC
• スイッチで選択された115V/230VAC
• 高効率低コスト
• 内蔵DCファンによる強制空冷
• 低出力リップルとヨープ
• 過電流、過電圧、短絡および過熱保護
• 215 * 115 * 50mm（L * W * H）
