TS シリーズ 1 軸 9.0Nm(1274.5oz.in) Nema 34 クローズド ループ ステッパー キット、電源付き

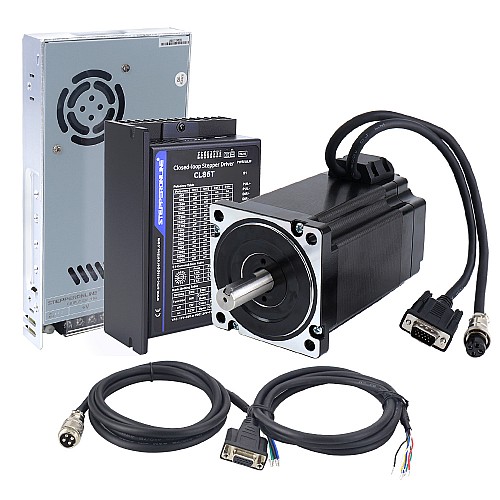

キットのアイテム

• 1 x 34HS46-6004D-E1000 ：9.0Nm閉ループステッピングモーター
• 1 x CL86T-V41: Nema 34ステッピングモーター用の3x閉ループステッピングドライバーV4.1 0〜8.0A 18~80VAC/24~110VDC
• 1 x LE-350-60 ：350W60V電源
• 1 x CE2-M2-18 ：1.7mモーターおよびエンコーダ延長ケーブル
• 1 x CABLE-PC-1: RS232デバッグケーブル

モーター仕様

• 部品番号：34HS46-6004D-E1000
• フェーズ数：2
• 保持トルク：9.0Nm(1274.5oz.in）
• 定格電流/相：6.0A
• 相抵抗：0.40オーム±10％
• インダクタンス：3.6mH±20％（1KHz）
• フレームサイズ：86 x 86mm
• 本体長さ：137mm
• 軸径：Φ14mm
• シャフト長さ：37mm
• キー溝シャフト長さ：25mm
• リード長さ：300mm
• 絶縁クラス: B 130°C[266°F]

エンコーダ仕様

• 出力回路タイプ：差動タイプ
• エンコーダタイプ：オプティカルインクリメンタル
• エンコーダ分解能：1000PPR(4000CPR）
• 出力信号チャンネル：2チャンネル
• 最小供給電圧：4V
• 最大供給電圧：5V
• 出力電流：100mA
• 出力高電圧：5V
• 出力低電圧：4.5V
• 最大出力周波数：60kHZ

ドライバー仕様

• 部品番号：CL86T
• 出力ピーク電流：0〜8.0A
• 入力電圧：+18~80VAC/24~110VDC
• 制御信号電圧：5V（24Vを印加するには2KΩの抵抗を追加）
• 論理信号電流：7〜16mA(標準10mA）
• パルス入力周波数：0〜200kHz
• より広い動作速度範囲
• モーターの加熱を減らし、より効率的に
• スムーズな動きと超低モーターノイズ

電力仕様

• 部品番号: LE-350-60
• 入力電圧: 115/230VAC±20%
• 入力周波数: 47 ～ 63Hz
• 入力電流: 40A/230VAC
• 出力電圧: 60V
• 出力電流: 5.8A
• 定格出力電力: 350W
• 漏れ電流: <0.5mA/230VAC
• 寸法: 215*115*30mm(長さ*幅*高さ)
• 内部 EMI フィルタ
• 高効率、低コスト
• 内蔵DCファンによる強制空冷
• 過電流、過電圧、短絡、過熱保護

モーターとエンコーダーの接続

モーター延長ケーブル接続

エンコーダ延長ケーブル接続
