TS シリーズ 1.2Nm(169.93oz.in) 1 軸クローズド ループ ステッパー CNC キット Nema 23 モーター & ドライバー

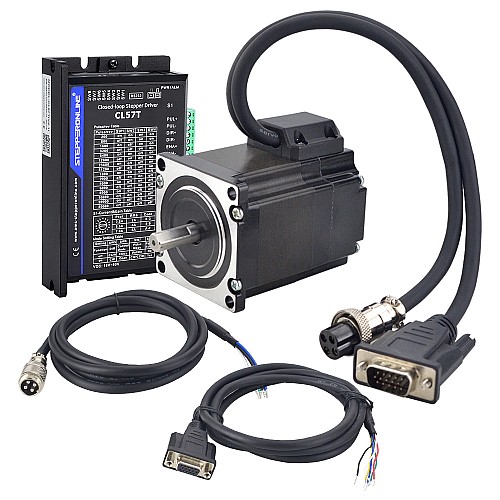

キットのアイテム

• 1 x 23HS22-4004D-E1000 ：1.2Nm閉ループステッピングモーター
• 1 x CL57T-V41：V4.1 Nema 23 /Nema24閉ループステッピングモータードライバー
• 1 x CABLE-PC-1: RS232デバッグケーブル
• 1 x CE2M: 閉ループステッピングモーター用長さ1.7m(67インチ)エンコーダ延長ケーブル
• 1 x CM2M-20: RV-4 AWG20 1.7 m(67 "）GX16航空プラグ付きロングモーター延長ケーブル

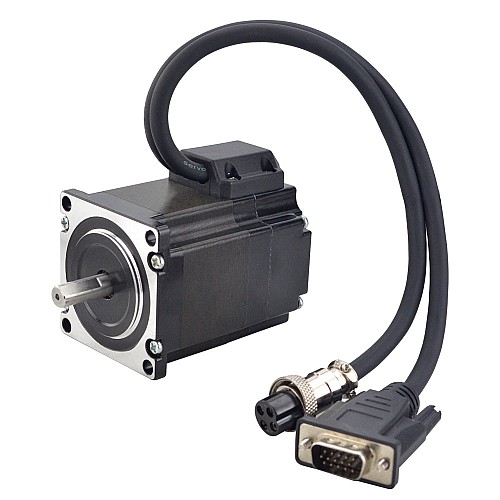

モーター仕様

• 部品番号：23HS22-4004D-E1000
• フェーズ数：2
• 保持トルク：1.2Nm(169.93oz.in）
• 定格電流/相：4.0A
• 相抵抗：0.5オーム
• インダクタンス：1.7mH±20％(1KHz）
• フレームサイズ：57 x 57mm
• 本体長さ：81mm
• 軸径：Φ8mm
• シャフト長さ：21mm
• Dカットシャフトの長さ：15mm
• リード長さ：300mm
• 絶縁クラス: B 130°C[266°F]

エンコーダ仕様

• 出力回路タイプ：差動タイプ
• エンコーダタイプ：オプティカルインクリメンタル
• エンコーダ分解能：1000PPR(4000CPR）
• 出力信号チャンネル：2チャンネル
• 最小供給電圧：4V
• 最大供給電圧：5V
• 出力電流：100mA
• 出力高電圧：5V
• 出力低電圧：4.5V
• 最大出力周波数：60kHZ

ドライバー仕様

• 部品番号：CL57T
• 出力ピーク電流：0〜8A
• 入力電圧：+ 24〜48VDC（標準36VDC）
• 論理信号電流：7〜16mA（標準10mA）
• パルス入力周波数：0〜200kHz
• RS232デバッグインターフェースが利用可能

• より広い動作速度範囲
• モーターの加熱を減らし、より効率的に
• スムーズな動きと超低モーターノイズ
• エラー後の過電圧、過電流、および位置の保護

モーターとエンコーダーの接続

モーター延長ケーブル接続

エンコーダ延長ケーブル接続
