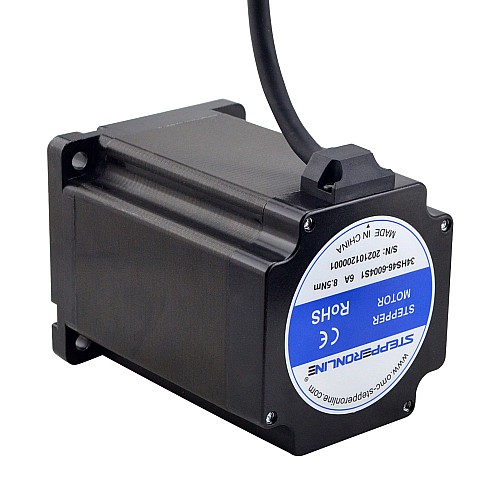

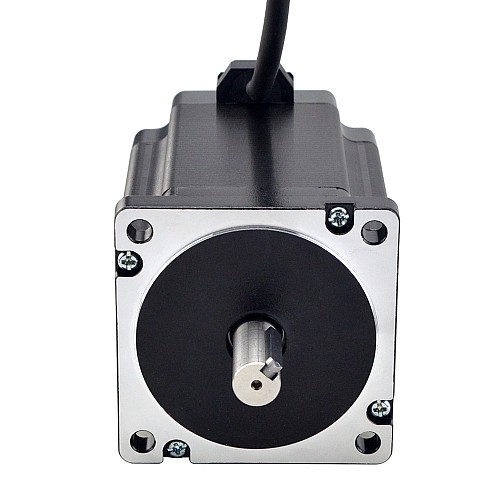

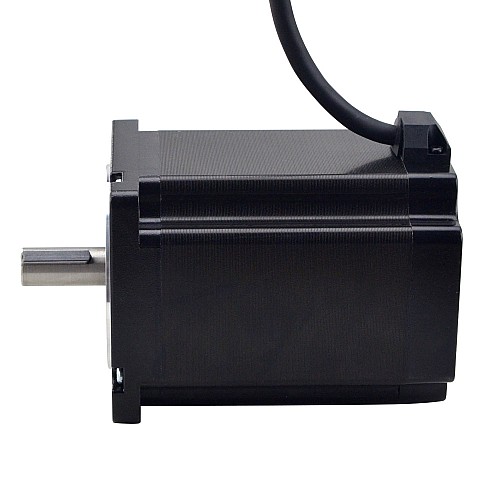

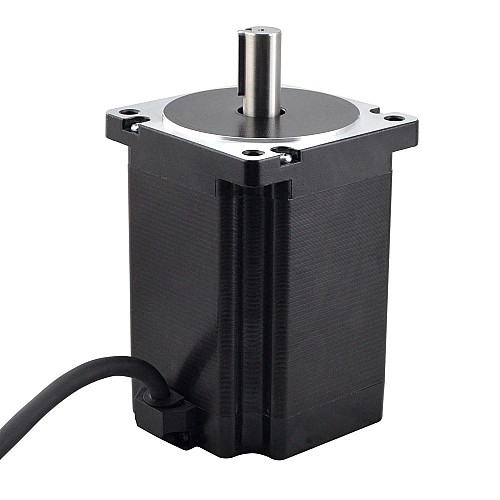

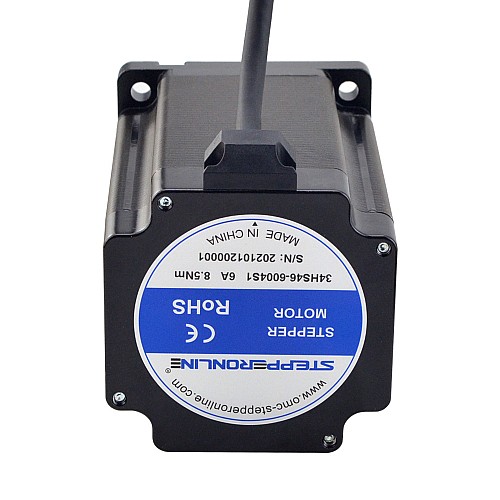

SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル

SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
SシリーズNema34ステッピングモーター8.5Nm(1204oz.in)14mmキー溝シャフト1mケーブル
3 レビュー - レビューを書く
¥8,692
5 + ¥8,284
10 + ¥7,911
50 + ¥7,571
100 + ¥7,260
  • 在庫あり: 10000
  • モデル: 34HS46-6004S1
  • 総重量: 4.30kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

電気的仕様

  • メーカー部品番号：34HS46-6004S1
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：8.5Nm(1204oz.in)
  • 定格電流/相：6.0A
  • 相抵抗：0.58オーム±10％
  • インダクタンス：5mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：86 x 86mm
  • 本体長さ：118mm
  • 軸径：Φ14mm
  • シャフトの長さ：32mm
  • キー溝シャフトの長さ：25mm
  • リード数：4
  • リード長さ：1000mm
  • 重量：4.0kg

繋がり

A +
A-
B +
B-
黒
緑
赤
青
モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 5
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 0.58
保持トルク(Ncm) 850
保持トルク(oz.in) 1204
双極性/単極性 双極性
定格電流(A) 6.0
物理仕様
IP等級 40
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 34 (86 x 86)
リード長(mm) 1000
出力軸タイプ キー溝
在庫方法 専用のインベントリ
本体長さ(mm) 118
製品シリーズ S
軸の長さ(mm) 32
軸径(mm) 14
重量(g) 4000



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
34HS46-6004S1.STEP 1.87MB Download
34HS46-6004S1_Torque_Curve.pdf 266.81KB Download
34HS46-6004S1_Full_Datasheet.pdf 123.04KB Download
