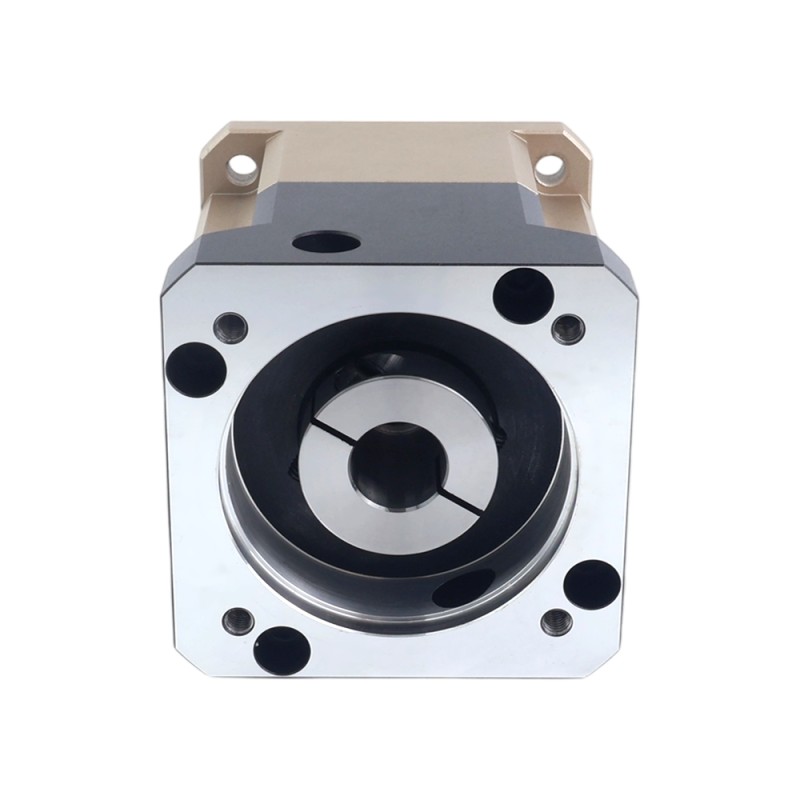

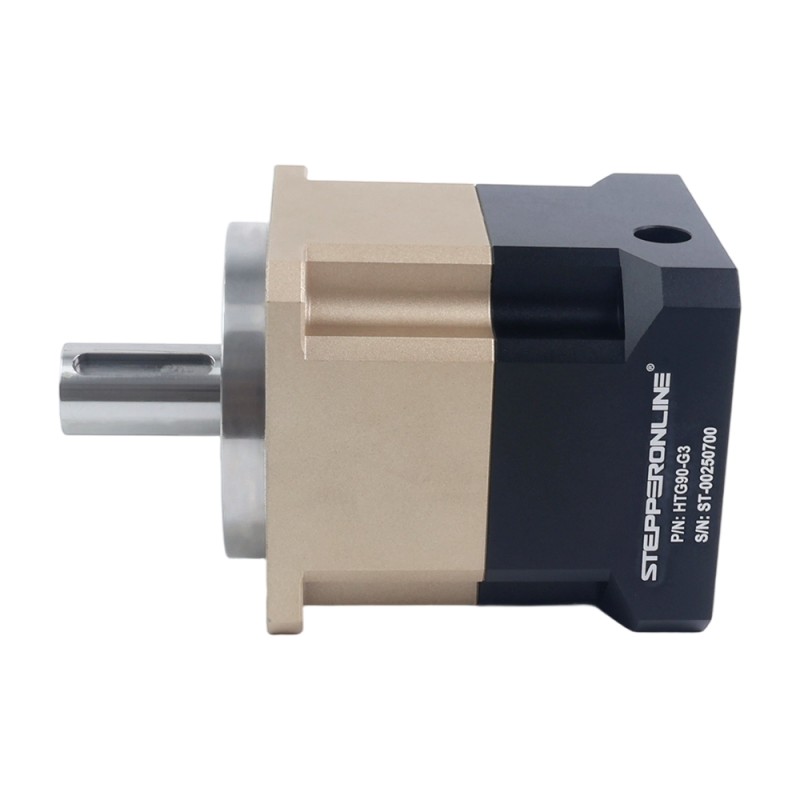

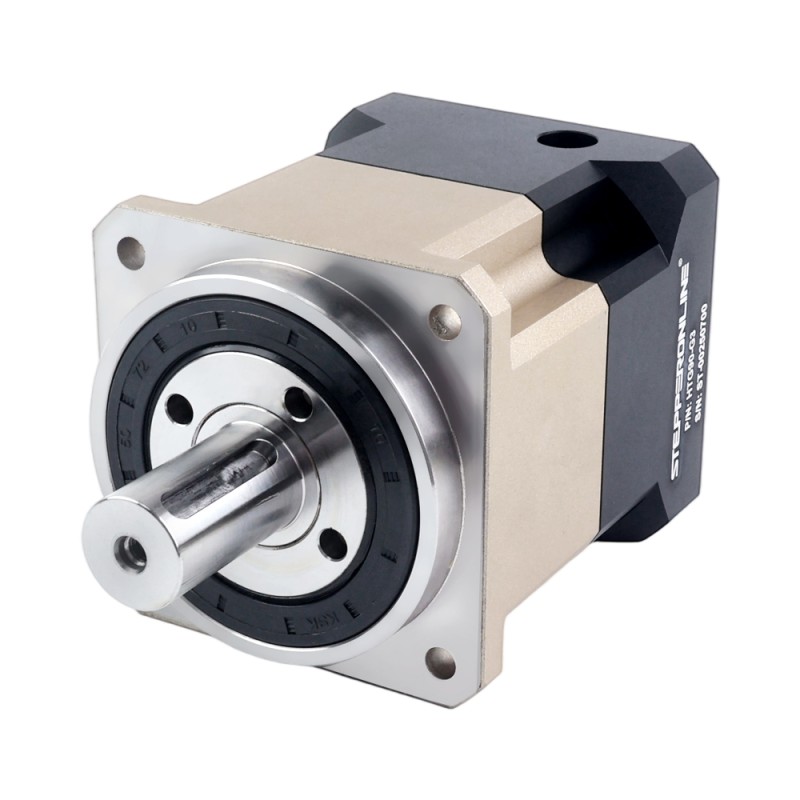

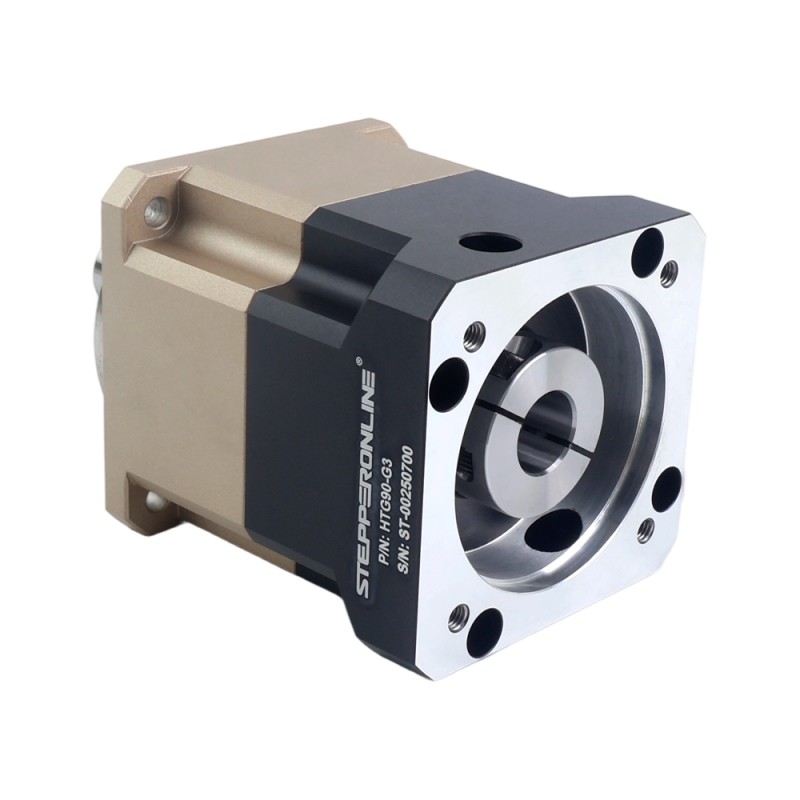

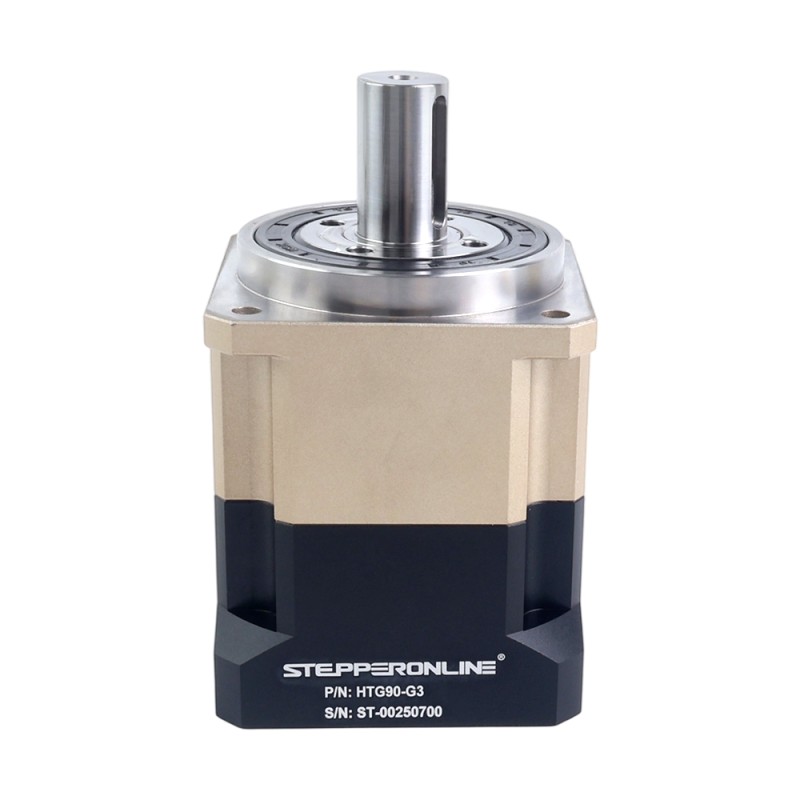

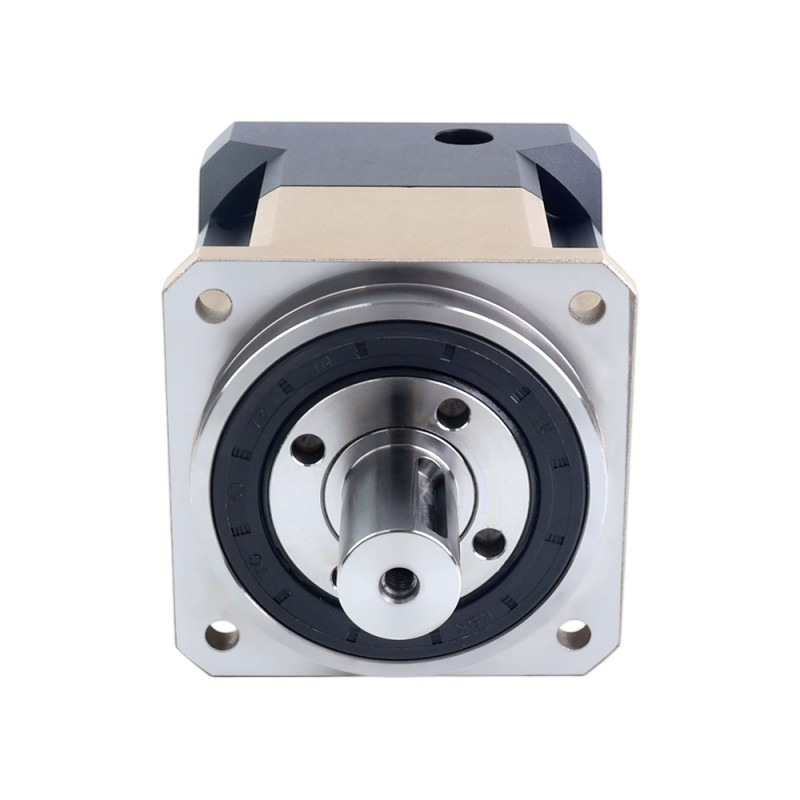

HTG シリーズ 90mm 3:1 ヘリカル遊星減速機 バックラッシュ 5arcmin サーボモーター用 IP65

かんたん返品

お届けから30日以内なら返品できます。まずはご連絡ください。あとは私たちが対応いたします。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

地元の倉庫を選んで、より多くのメリットを享受しましょう!

日本のお客様は国内倉庫をお選びください。配送が早く、アフターサービスも便利で、通関手続きも不要です。中国倉庫はすべての国からご利用いただけます。

HTGシリーズ斜歯プラネタリ減速機は、3：1の減速比と5アークミンのバックラッシュを特徴とします。サイズ80mm、シャフト径19mmのサーボモーター用に設計されています。80/90mmサーボモーターに対応し、安定した伝動、低騒音運転、精密な斜歯歯車設計、高出力密度、強化された負荷能力、効率的なトルク伝達などを実現します。
高速・高トルクシナリオに最適：自動車トランスミッション、大型トラックの動力伝達システム、航空宇宙システム、その他の要求の厳しい産業用途。

ギアボックスの仕様

部品番号: HTG90-G3
ギアボックスのタイプ: ヘリカルギアボックス
ギアの材質: 合金鋼
ギア比: 3:1
効率: 97%
無負荷時のバックラッシュ: <=5arcmin
定格入力速度: 3000rpm
最大入力速度: 6000rpm
最大許容トルク: 104Nm(920.48lb-in)
モーメント許容トルク: 208Nm(1840.96lb-in)
シャフト最大アキシアル荷重: 1300N
シャフト最大ラジアル荷重: 3250N
防水等級: IP65
寿命: 20000 時間

物理仕様

フレームサイズ: 90 x 90mm
ギアボックスの長さ: 102mm
出力軸径：Φ22mm
出力軸長さ：48mm
出力シャフトのタイプ: キー溝
入力軸径：Φ19mm
入力シャフトの長さ: 最大。 44mm

物理仕様
IP等級	65
ギアの材質	合金鋼
ギアボックスタイプ	ヘリカルギアボックス
ギアボックスの長さ(mm)	102
ギア比(xx:1)	3
フレームサイズ(mm)	90 x 90
入力軸の直径(mm)	19
入力軸の長さ(mm)	44
出力軸タイプ	キー溝
出力軸の長さ(mm)	48
出力軸径(mm)	22
無負荷時のバックラッシュ	<=5 arcmin
製品シリーズ	HTG
適合するモーターサイズ	フレーム 80 サーボモーター

こちらも購入されています

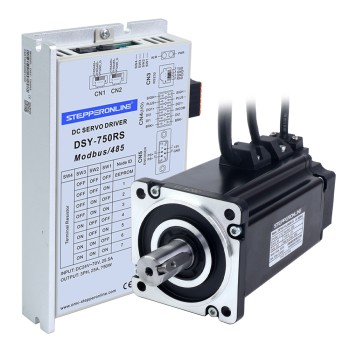

DSY シリーズ 750W RS485 DC サーボモーター 24-70VDC 2.39Nm ブレーキ付き 3000rpm 17 ビットインクリメンタルエンコーダー IP65

これは最新の DSY シリーズ DC サーボシステムで、24V 8.5W ブレーキ付きの 48VDC 750W サーボモーターと 24-70VDC 750W サーボドライバーで構成されています。サーボモーターの定格トルクは 2.39Nm、ピークトルクは 7.17Nm、定格速度は 3000..

から

¥34,638

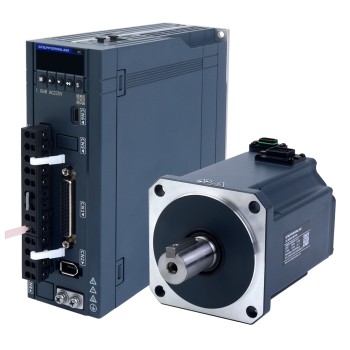

A6 シリーズ 1000W RS485 AC サーボモーターキット 3000rpm 3.18Nm 17 ビットアブソリュートエンコーダ IP67
