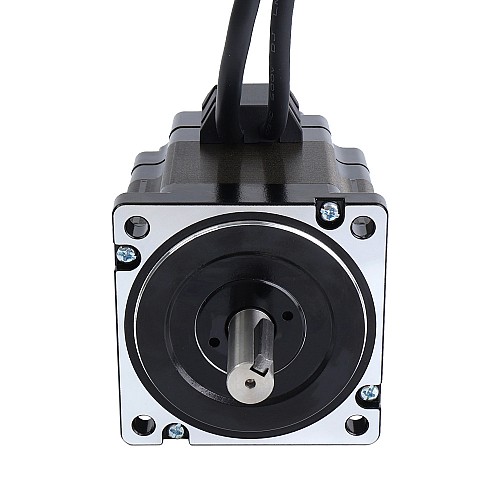

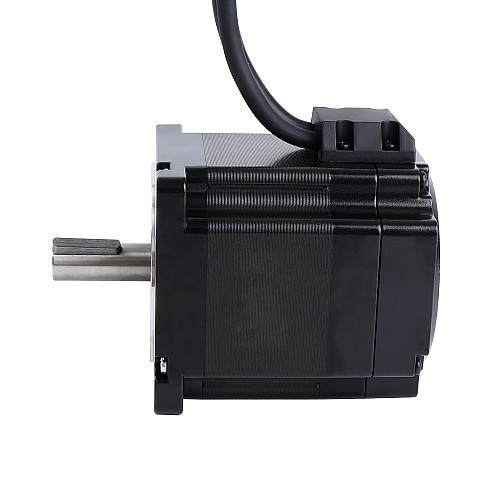

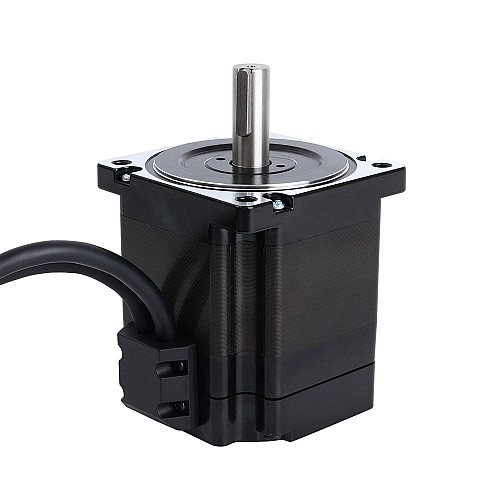

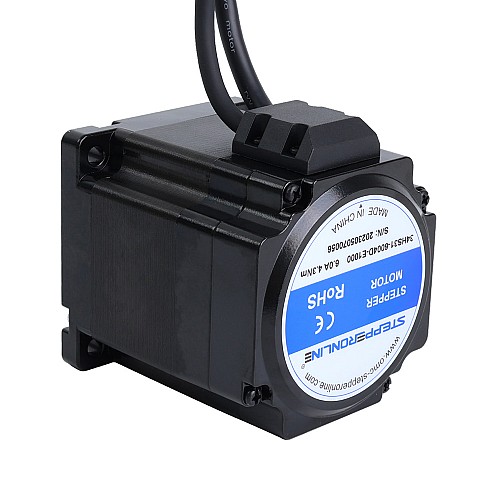

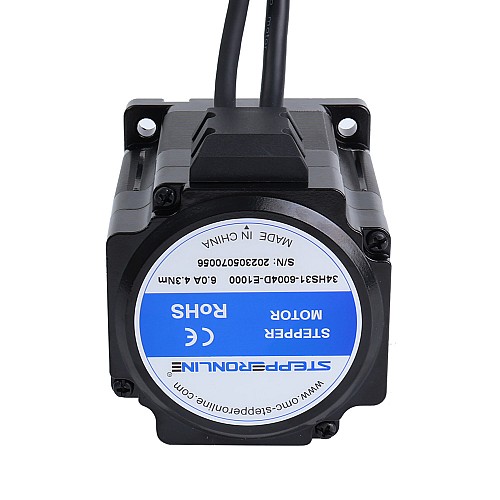

S シリーズ Nema 34 閉ループ ステッピング モーター 4.3Nm(608.93oz.in) エンコーダー 1000PPR(4000CPR)
6 レビュー - レビューを書く
¥6,667
5 + ¥6,392
10 + ¥6,139
50 + ¥5,906
100 + ¥5,688
  • 在庫あり: 10000
  • モデル: 34HS31-6004D-E1000
  • 総重量: 2.75kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

電気的仕様

  • メーカー部品番号：34HS31-6004D-E1000
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：4.3Nm(608.93oz.in)
  • 定格電流/相：6.0A
  • 相抵抗：0.3ohms±10％
  • インダクタンス：2,1mH ±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：86 x 86mm
  • 本体長さ：98mm
  • 軸径：Φ14mm
  • シャフトの長さ：37mm
  • キー溝シャフトの長さ：25mm
  • リード長さ：300mm
  • 重量：2.55kg

エンコーダー仕様

  • 出力回路タイプ: ディファレンシャルタイプ
  • エンコーダータイプ: 光インクリメンタル
  • エンコーダー分解能: 1000PPR(4000CPR)
  • 出力信号チャンネル: 2チャンネル
  • 最小供給電圧: 4.5V
  • 最大供給電圧: 5V
  • 出力電流: 25mA
  • 出力高電圧: 4.5V
  • 出力低電圧: 4.2-4.3V
  • 最大出力周波数: 60kHz

繋がり

ピン
1
2
3
4
モーター
A +
A-
B +
B-

ピン
2
3
1
13
11
12
エンコーダー
VCC
EGND
EA +
EA-
EB +
EB-
モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ 閉ループ ステッピング モーター
電気的仕様
インダクタンス(mH) 2.1
エンコーダタイプ 光インクリメンタル
エンコーダ分解能 1000PPR
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 0.3
保持トルク(Ncm) 430
保持トルク(oz.in) 608.93
出力信号チャンネル 2
出力回路タイプ ディファレンシャル
定格電流(A) 6.0
物理仕様
IP等級 40
フレームサイズ(mm) Nema 34 (86 x 86)
在庫方法 専用のインベントリ
本体長さ(mm) 98
製品シリーズ Sシリーズ
軸の長さ(mm) 37
軸径(mm) 14



ファイル サイズ
34HS31-6004D-E1000.STEP 8.59MB Download
34HS31-6004D-E1000_Full_Datasheet.pdf 82.73KB Download
34HS31-6004D-E1000_Torque_Curve.pdf 96.34KB Download
