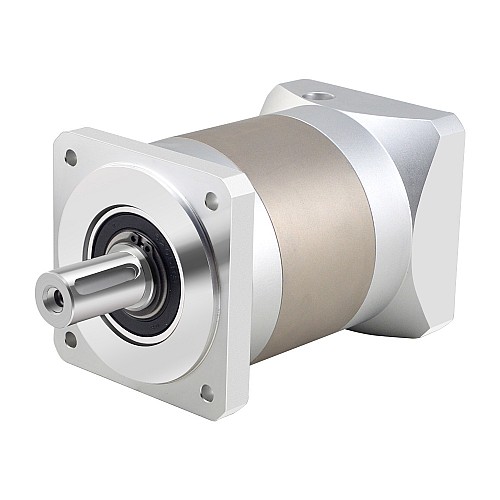

EG シリーズ遊星ギアボックス ギア比 20:1 バックラッシュ Nema 34 ステッピング モーター用 20 分角

このギアボックスのサイズは 90 x 90mm、入力シャフトの直径は 14mm です。 この高精度遊星ギアボックスはEGシリーズギアボックスに属しており、ギア比は20：1で、最大20分角のバックラッシュがあります。これは、並外れた価値で優れた精度と信頼性を必要とするアプリケーションに最適です。このインラインプラネタリギアボックスには、標準のNema 34ステッピングモーター、ブラシレスDCモーターに対応できる入力シャフトカップリングが組み込まれています。

ギアボックスの仕様

• 部品番号：EG34-G20
• ギアボックスのタイプ: 平歯車減速機
• ギアの材質: 合金鋼
• ギア比：20:1
• 効率：94％
• 慣性モーメント: 0.13kg·cm²
• 無負荷時のバックラッシュ：<= 20arcmin
• 最大許容トルク：90Nm（796.57lb-in）
• モーメント許容トルク：180Nm（1593.13lb-in）
• ノイズ：<= 55dB(1000rpm)/65dB(3000rpm)
• 防水定格：IP54
• 寿命：20000時間

物理的仕様

• フレームサイズ：90 x 90mm
• ギアボックスの長さ：132mm

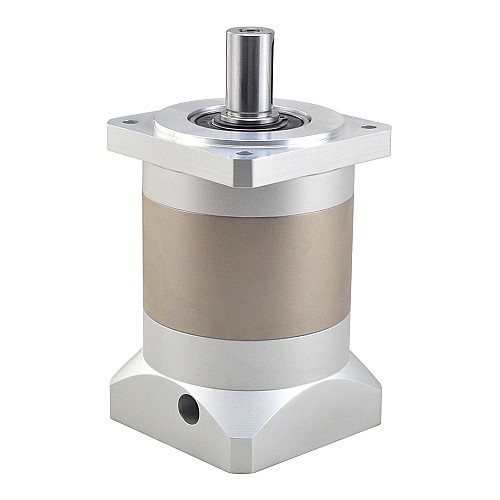

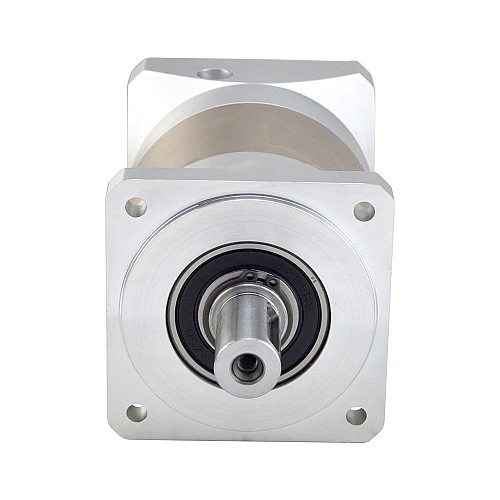

• 出力軸タイプ：キー溝
• 出力軸径：Φ20mm
• 出力シャフトの長さ：40mm

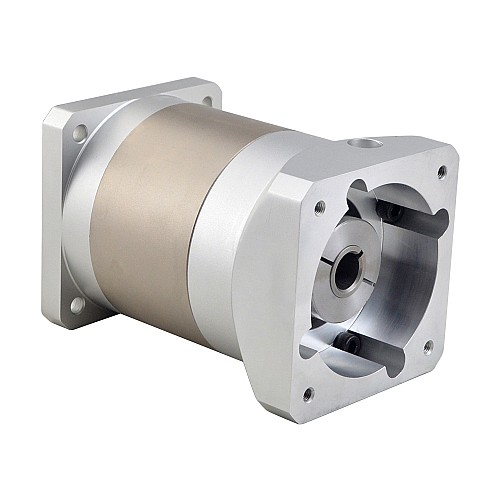

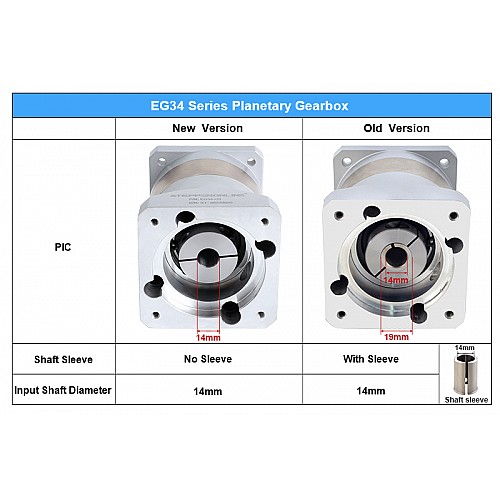

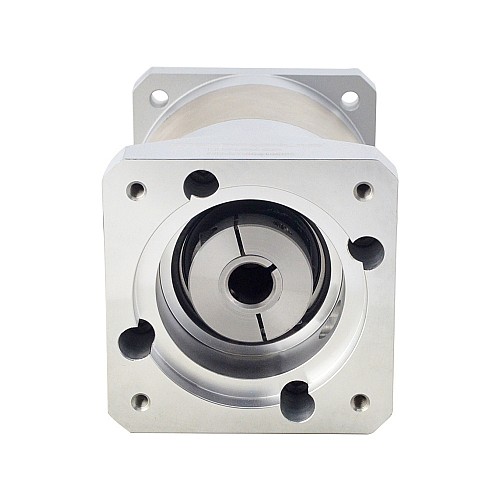

• 入力軸径：Φ19mm(デフォルトでは、直径 14mm のフリー シャフト スリーブが用意されています。)
• 入力シャフトの長さ：22-41mm
