S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー

S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
S シリーズ Nema 34 ステッピング モーター 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 ワイヤー
0 レビュー - レビューを書く
¥5,366
5 + ¥5,161
10 + ¥4,972
50 + ¥4,796
100 + ¥4,631
  • 在庫あり: 10000
  • モデル: 34HS39-6004S
  • 総重量: 3.29kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 111

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

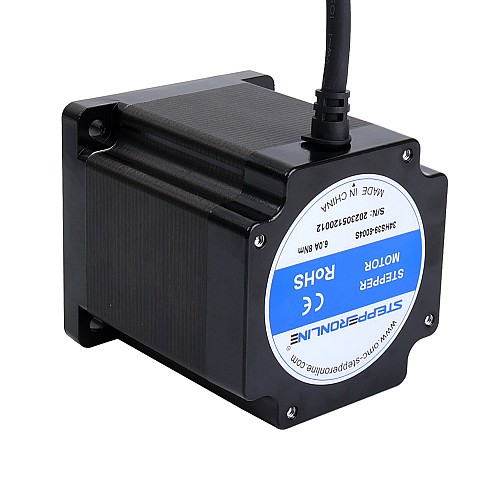

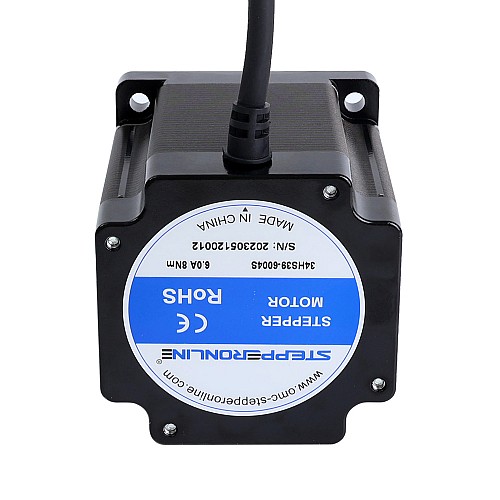

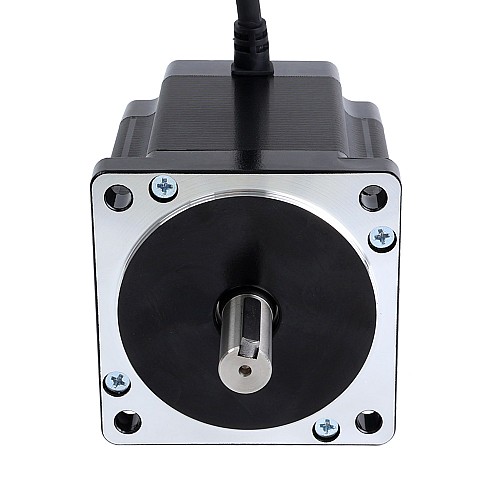

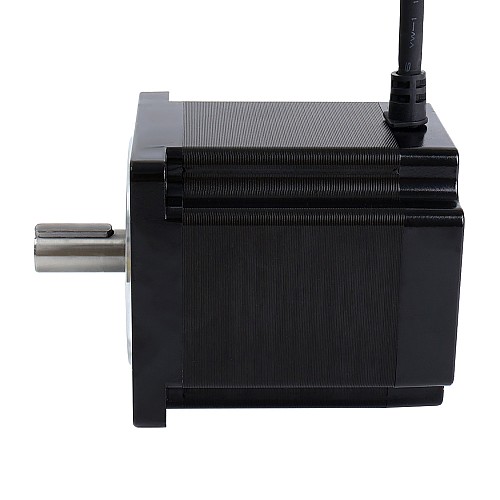

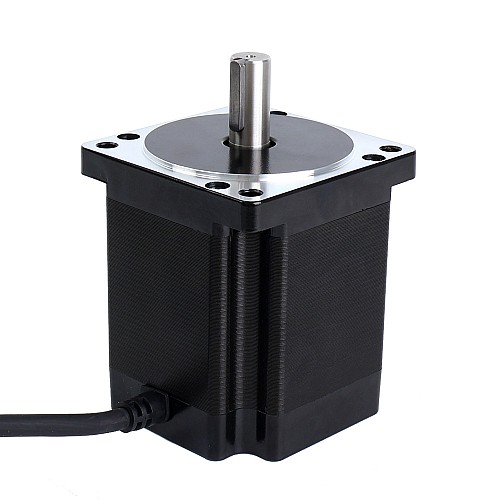

これはステッパモータNema 34です。ステップ角は1.8度で、サイズは86x86x98mmです。4本のワイヤがあり、1相当たりの電流は6.0Aを引き、保持トルクは8.0Nm(1132.89oz.in)です。

電気仕様

  • 製造元パート番号: 34HS39-6004S
  • 相数: 2
  • ステップ角: 1.8度
  • 保持トルク: 8.0Nm(1132.89oz.in)
  • 定格電流/相: 6.0A
  • 相抵抗: 0.55オーム±10%
  • インダクタンス: 4.6mH ±20%(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的な仕様

  • フレームサイズ: 86 x 86mm
  • ボディ長さ: 98mm
  • シャフト直径: Φ14mm
  • シャフト長さ: 32mm
  • キーウェイシャフト長さ: 25mm
  • リード数: 4
  • リードの長さ: 500mm
  • 重量: 3.0kg

接続

A+
A-
B+
B-
黒
緑
赤
青
モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。

製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 4.6
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 0.55
保持トルク(Ncm) 800
保持トルク(oz.in) 1132.89
双極性/単極性 双極性
定格電流(A) 6.0
物理仕様
IP等級 40
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 34 (86 x 86)
リード長(mm) 500
出力軸タイプ キー溝
在庫方法 専用のインベントリ
本体長さ(mm) 98
製品シリーズ S
軸の長さ(mm) 32
軸径(mm) 14
重量(g) 3090



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
34HS39-6004S.STEP 2MB Download
34HS39-6004S_Full_Datasheet.pdf 215.3KB Download
