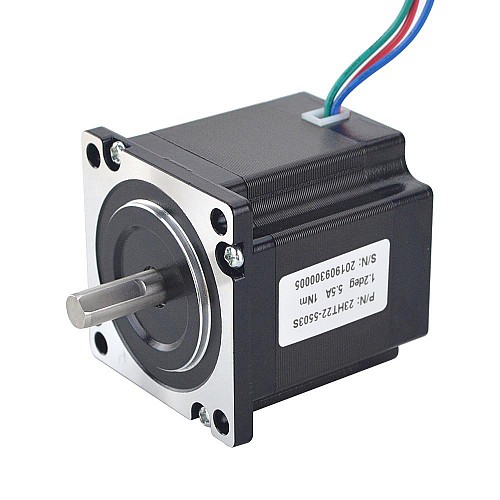

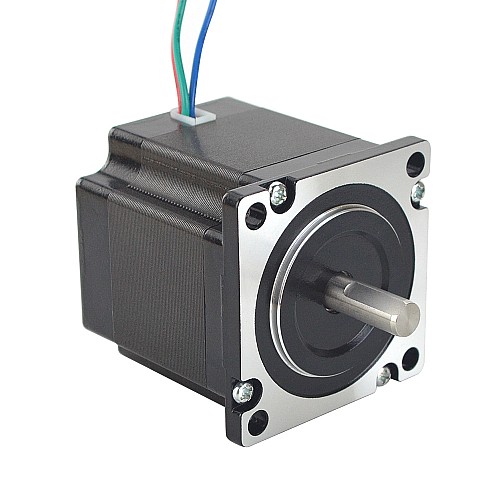

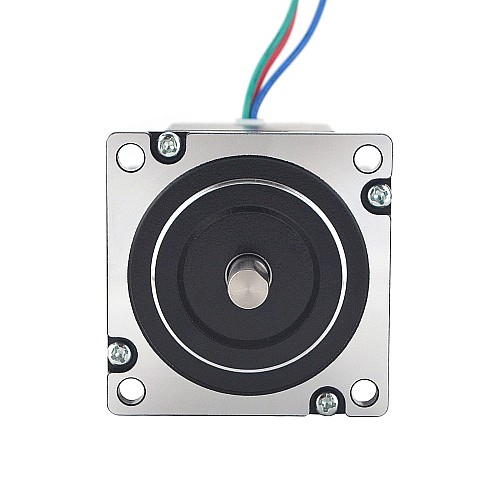

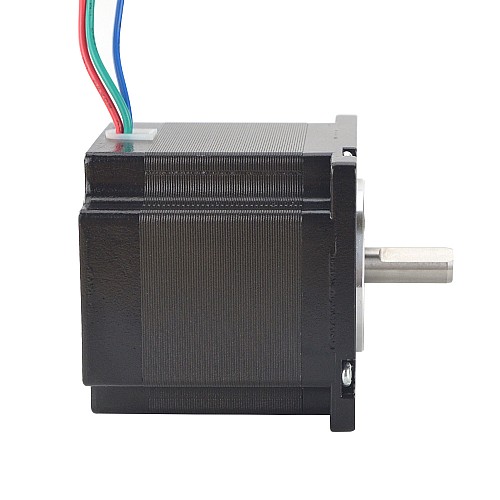

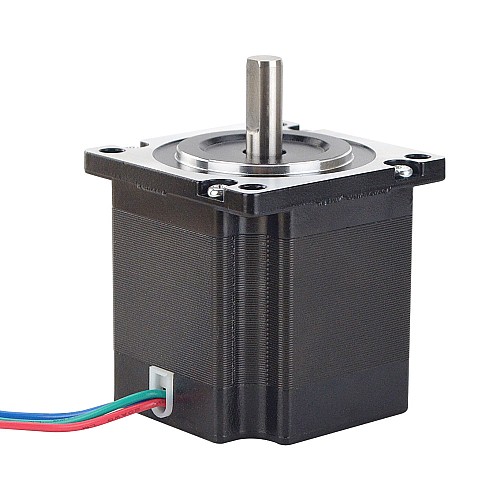

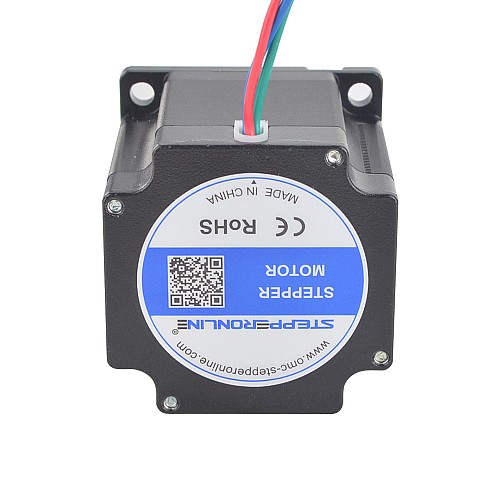

PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)

PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
PシリーズNema231.2度3相ステッピングモーター5.5A1Nm(141.64oz.in)
0 レビュー - レビューを書く
¥3,583
5 + ¥3,413
10 + ¥3,260
50 + ¥3,121
100 + ¥2,992
  • 在庫あり: 200
  • モデル: 23HT22-5503S
  • 総重量: 0.77kg
  • 認証: ISO, CE, UKCA, RoHS

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

電気的仕様

  • メーカー部品番号：23HT22-5503S
  • フェーズ数：3
  • ステップ角：1.2度
  • 保持トルク：1Nm(141.64oz.in)
  • 定格電流/相：5.5A
  • 相抵抗：0.45オーム
  • インダクタンス：0.98mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：55.5mm
  • 軸径：Φ8mm
  • シャフトの長さ：21mm
  • Dカットシャフトの長さ：15mm
  • リード長さ：500mm
  • 重量：0.72kg

繋がり

U
V
W
緑
赤
青
製品タイプ
製品タイプ 三相ステッピングモーター
電気的仕様
インダクタンス(mH) 0.98
オープンループ/クローズドループ オープンループ
ステップ角(deg.) 1.2
トルク・推力曲線はありますか？ はい
フェーズ数 3
位相抵抗(Ω) 0.45
保持トルク(Ncm) 100
保持トルク(oz.in) 141.64
定格電流(A) 5.5
絶縁クラス B 130C(266F)
物理仕様
ケーブル数 3
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 23 (57 x 57)
リード長(mm) 500
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 55.5
製品シリーズ S
軸の長さ(mm) 21
軸径(mm) 8
重量(g) 720



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
23HT22-5503S.STEP 2.2MB Download
23HT22-5503S_Full_Datasheet.pdf 130.99KB Download
