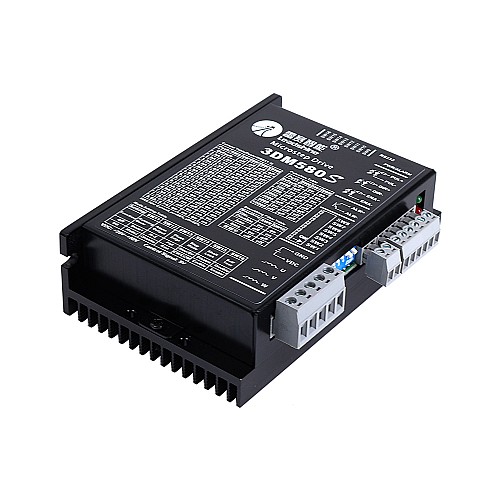

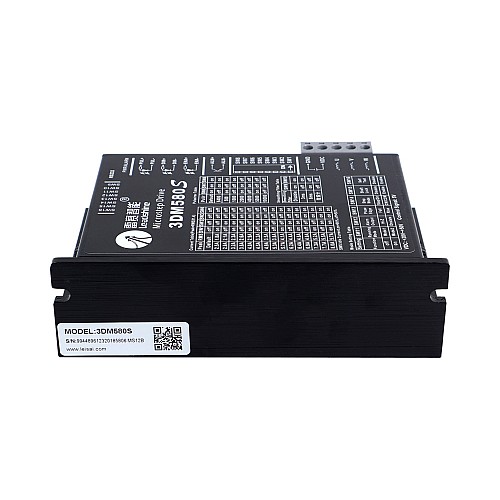

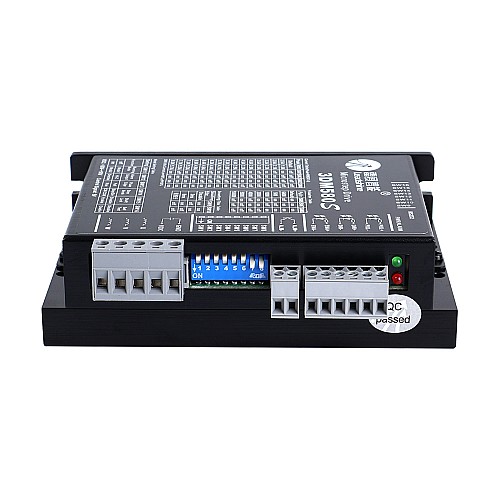

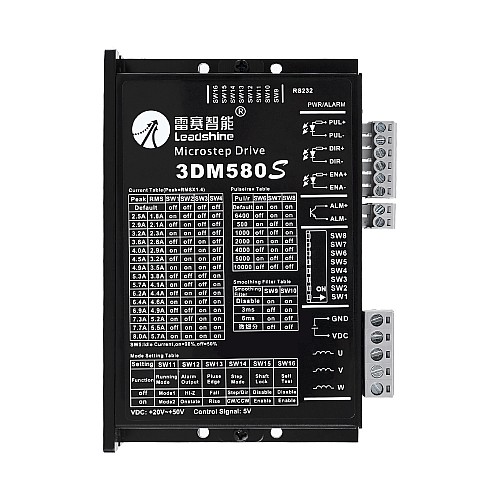

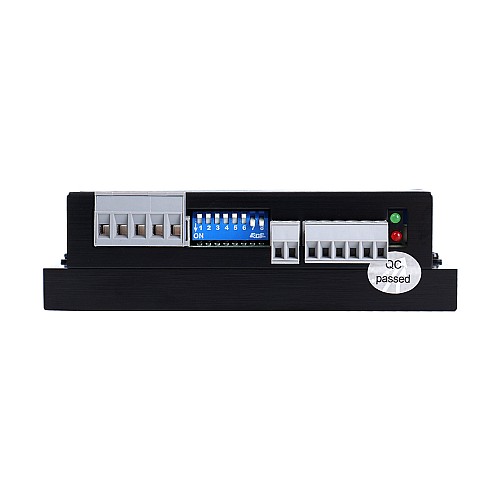

Leadshine 3 相デジタル ステッピング ドライバ 0.5-8.0A 20-50VDC Nema 17、23、24、34 ステッピング モーター用

NEMA フレーム サイズ 17 から 34 までの幅広いステッピング モーターに適しています。レーザー カッター、レーザー マーカー、高精度 X-Y テーブル、ラベリング マシンなど、さまざまな種類のマシンで使用できます。 その独自の機能により、3DM580S は低速での滑らかさと高速性能の両方を必要とするアプリケーションにとって理想的なソリューションとなります。

主な機能

• ステップと方向(PUL/DIR) または CW/CCW(ダブルパルス) 制御
• 推奨供給電圧 20 ～ 50 VDC、最大 74VDC
• デューティ サイクル 50% での最大パルス入力周波数 500KHz
• DIP スイッチ経由で 200 ～ 10,000、またはソフトウェア経由で 200 ～ 51,200 の 8 つのマイクロステップ分解能(100 ずつ増加)
• DIP スイッチ経由で 2.1 ～ 8.0A、またはソフトウェア経由で 0.5 ～ 8.0A の 16 の出力電流設定(0.1 ずつ増加)
• モーターの振動を低減するための構成可能な制御コマンドの平滑化
• SW5 でアイドル電流を 50% または 90% に削減
• 簡単に診断できる便利なセルフテスト
• 低速スムーズと高速大トルクの2つのモーションモード
• 最適なトルク、非常に滑らかな動き、モーターの発熱と騒音を抑えるアンチレゾナンス
• 電源投入時の「ジャンプ」のないソフトスタート
• 障害出力
• 過電圧、過電流保護
• CE認定およびRoHS準拠

電気仕様

• 出力電流: 0.5~8.0A(5.7RMS)
• 入力電圧: +20~74VDC(標準 24 - 48VDC)
• ロジック信号電流: 7~16mA(標準 10mA)
• パルス入力周波数: 0~500kHz
• 最小パルス幅: 1μS
• 絶縁抵抗: 500MΩ

動作環境およびその他の仕様(Tj = 25℃/77℉)

• 冷却: 自然冷却または強制冷却
• 環境: ほこり、油霧、腐食性ガスを避ける
• 周囲温度: 0℃ ～ 65℃
• 湿度: 40%RH－90%RH
• 動作温度: 0℃ － 50℃
• 振動: 10-55Hz / 0.15mm
• 保管温度: -20℃ － 65℃
• 重量: 約250g(8.8オンス)
