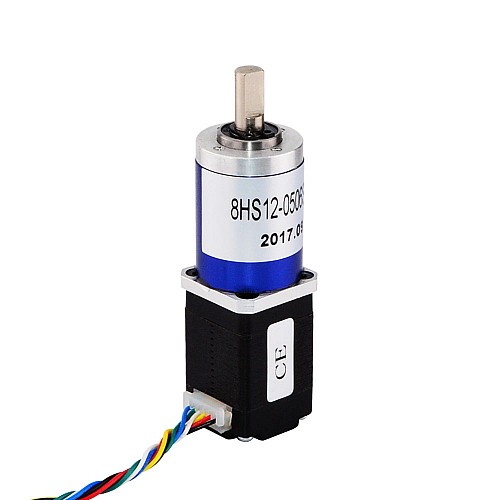

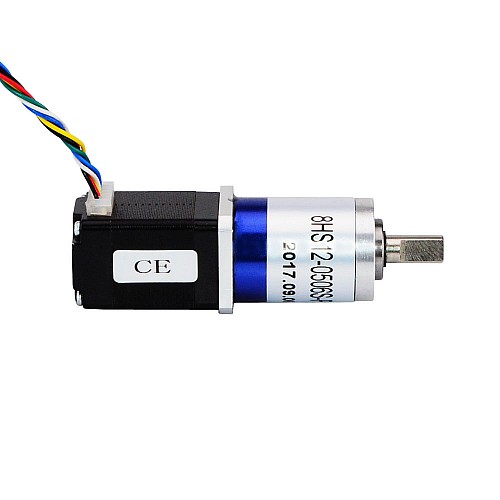

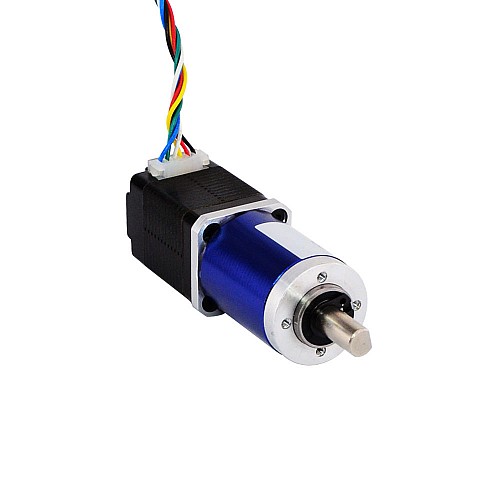

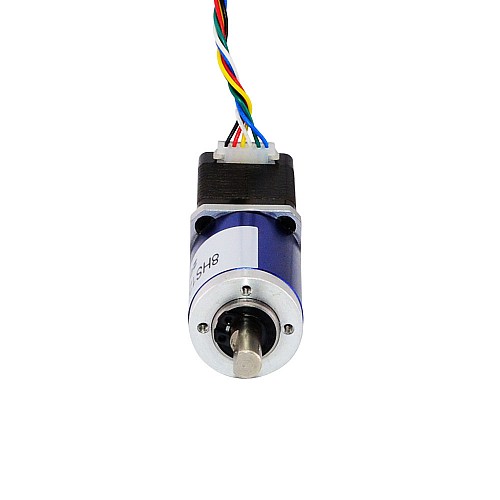

Nema8ステッピングモーターユニポーラL=30mm、ギア比90:1遊星ギアボックス付き

このユニポーラNema8ステッピングモーターは、本体が30mm、定格電流が0.5Aで、ギア比が90.25：1の遊星ギアボックスを統合しています。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：8HS12-0506S-PG90
• モータータイプ：ユニポーラステッパー
• ステップ角：0.02度
• ギアボックスなしの保持トルク：2Ncm(2.83oz.in）
• 定格電流/相：0.5A
• 相抵抗：13.5ohms
• インダクタンス：2.5mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：90.25：1
• 効率：70％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：0.5Nm(70.8oz.in)
• モーメント許容トルク：1Nm(141.6oz.in)
• シャフトの最大軸方向荷重：5N
• シャフトの最大ラジアル荷重：25N

物理的仕様

• フレームサイズ: 20 x 20mm
• モーター長さ：30mm
• ギアボックスの長さ：31.2mm
• 軸径：Φ6mm
• シャフトの長さ：15mm
• Dカット長さ：9mm
• リード数：6
• リード長さ：300mm
• 重量：92g
