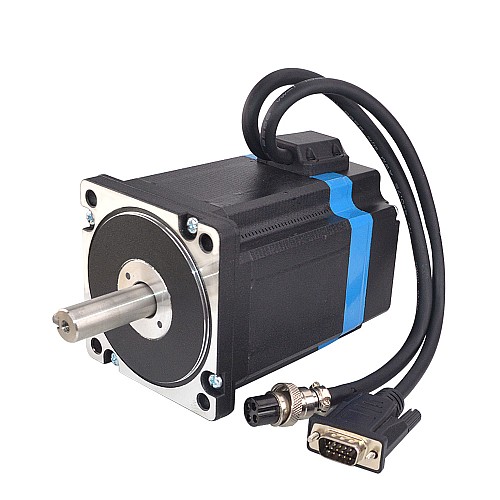

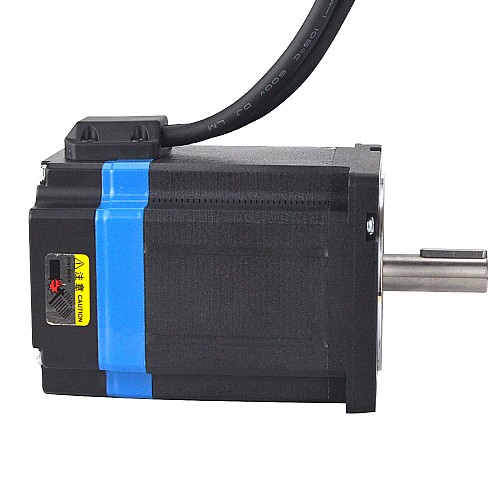

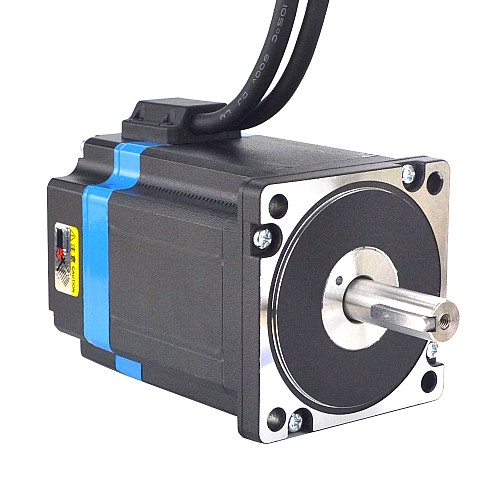

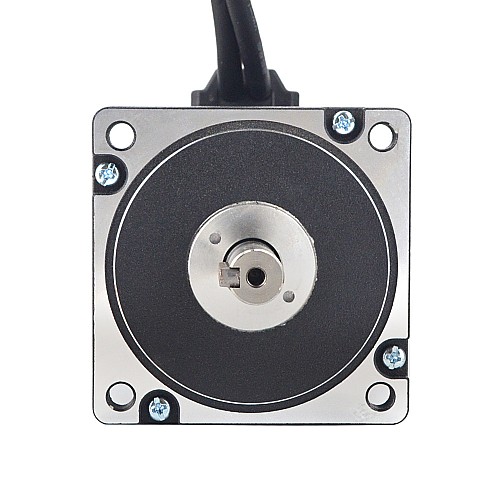

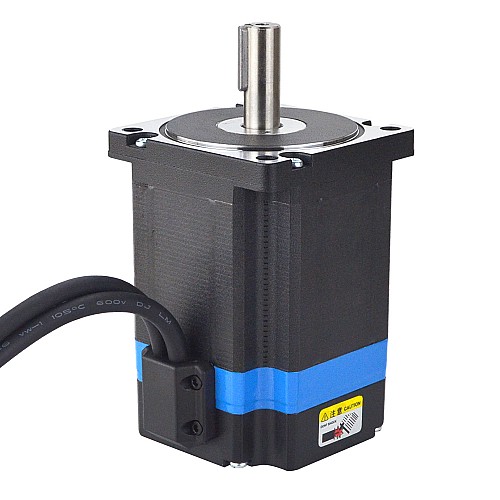

Nema 34 閉ループステッパーモーター 5.8Nm/821.512oz.in エンコーダー 1000CPR

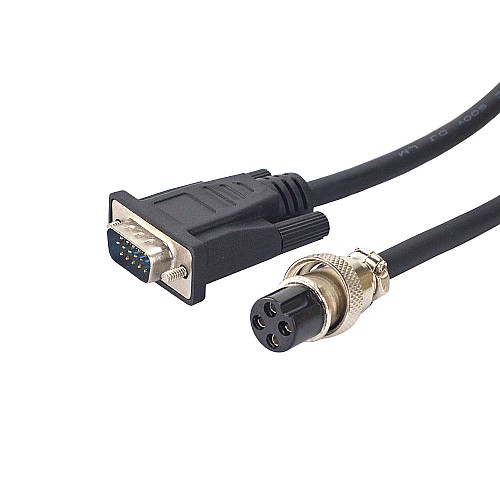

2.。 CM5M-20：RV-4 AWG20 4.7 m（185 "）GX16航空プラグ付きロングモーター延長ケーブル

このモーター用のエンコーダ延長ケーブルを入手することをお勧めします。選択できるケーブルは次のとおりです。

1. CE2M：クローズドループステッピングドライバー用の1.7 m（67 "）ロングエンコーダ延長ケーブル
2. CE3M：閉ループステッピングドライバー用の2.7 m（106 "）ロングエンコーダ延長ケーブル
• 3. CE5M：閉ループステッピングドライバー用の4.7 m（185 "）ロングエンコーダ延長ケーブル

モーター仕様

• メーカー部品番号：34HS38-6004D-E1000
• モータータイプ：バイポーラステッパー
• ステップ角：1.8度
• フレームサイズ：86 x 86 mm
• 保持トルク：5.8 Nm（821.35oz.in）
• 定格電流/相：6 A
• 軸径：Φ14mm
• シャフトの長さ：40 mm
• キーウェイの長さ：25 mm
• 相抵抗：0.32オーム
• インダクタンス：2.8 mH±20％（1KHz）
• リード数：4
• リード長さ：300mm

エンコーダ仕様

• 駆動電圧：5V
• 出力電流：55mA
• 解像度：1000ppr
• 出力信号：2チャンネル
• ボア径：Φ8mm
• 出力周波数：≤1MHz
• 走行速度：≤5000rpm
• IP保護：IP20
