Nema23非キャプティブ66mmスタック2.5Aリード5.08mm(0.2")長さ250mm

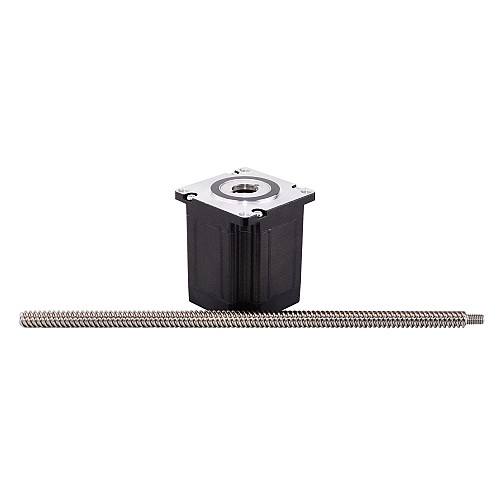

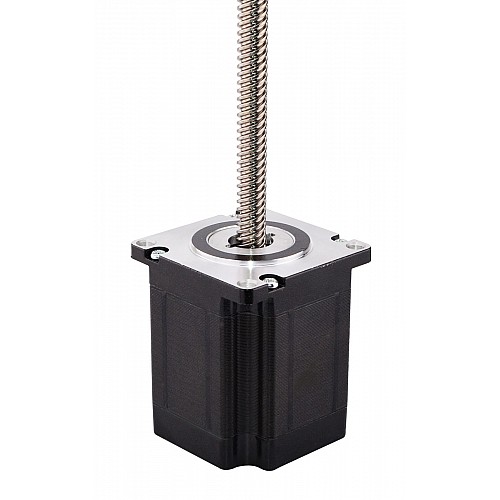

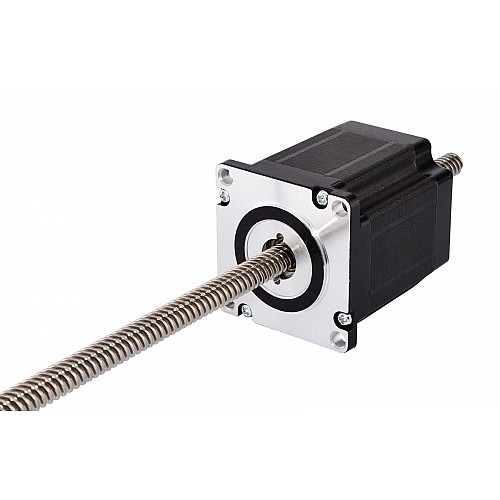

モーター部分は66mm本体1.8度2.5ANema23ステッピングモーターで、直径9.53mm(0.3752")、長さ250mm(9.8425")の親ねじで動作し、直線移動量は1回転あたり5.08mm(0.2")です

このモデルは、HaydonKerk57000シリーズサイズ23のダブルスタック非キャプティブステッピングモーターリニアアクチュエーターとほぼ同じです

電気的仕様

• メーカー部品番号：23N26S2504HG3-250RS(23N26S2504HG-250RS)
• モータータイプ：非キャプティブリニアステッパー
• ステップ角：1.8°
• 最小推力：300N(300pps)
• 定格電流/相：2.5A
• 相抵抗：2.1オーム
• 電圧：5V
• インダクタンス：8.2mH±20％(1KHz)

物理的仕様

• フレームサイズ：57 x 57mm
• 本体長さ：66mm

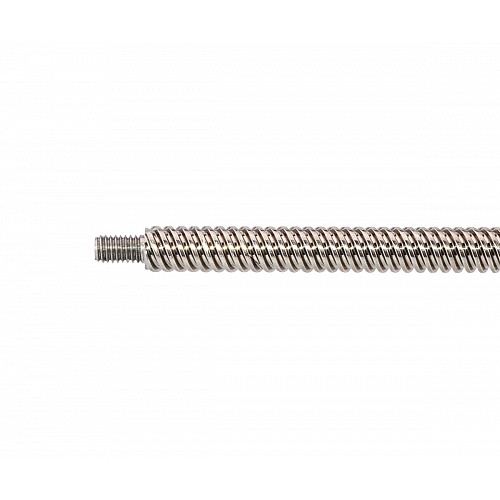

• 親ねじの長さ：250mm(9.8425")
• 親ねじ径：Φ9.53mm(0.3752")
• リード/ステップ：0.0254mm(0.001")
• リードトラベル/レボリューション：5.08mm(0.2")
• リード数：4
• リード長さ：300mm
• 重量：958g
