Nema23非キャプティブ66mmスタック2.5Aリード10.16mm(0.4")長さ150mm

0 レビュー - レビューを書く

¥0

在庫あり: 1
モデル: 23N26S2504NG3-150RS
総重量: 1.06kg
認証: ISO, CE, RoHS

販売商品: 14

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

(最小ご注文単位 999)

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

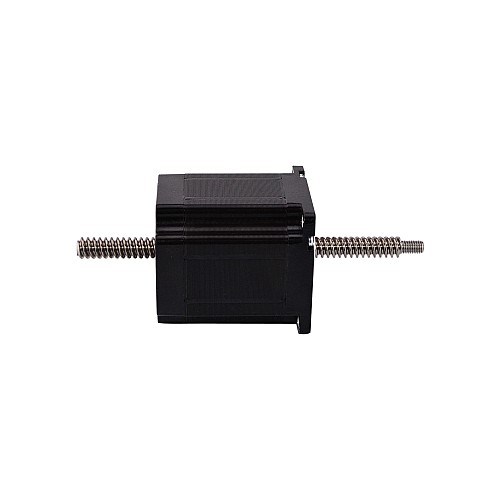

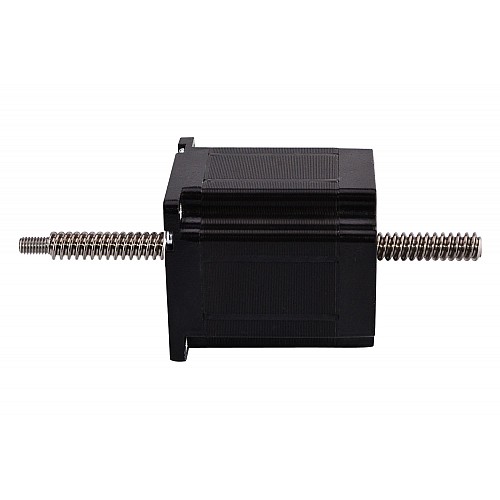

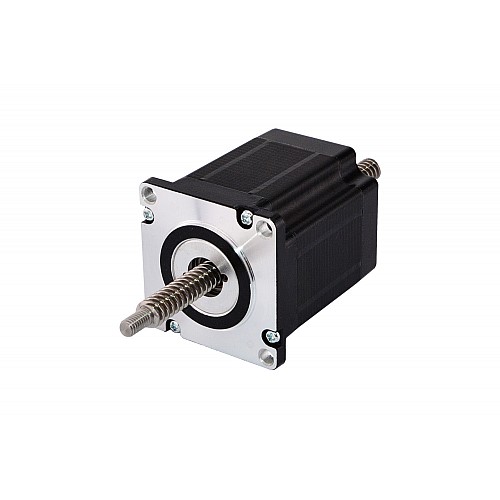

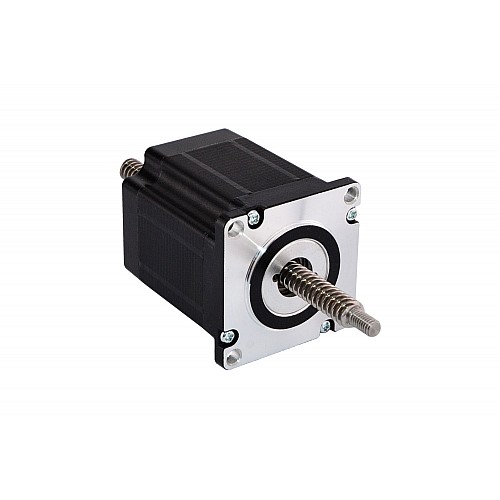

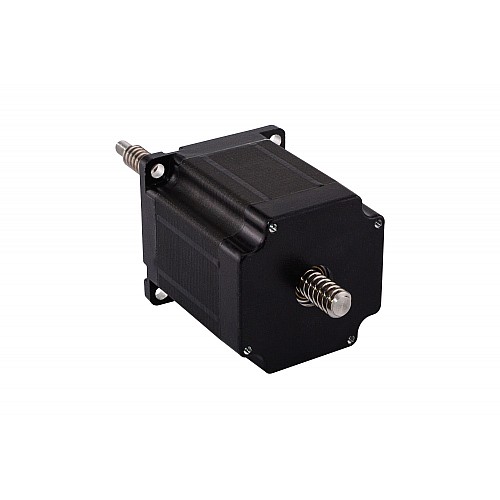

このモデルは、HaydonKerk57000シリーズサイズ23のダブルスタック非キャプティブステッピングモーターリニアアクチュエーターとほぼ同じです。モーター部分は66mm本体1.8度2.5ANema23ステッピングモーターで、直径9.53mm(0.3752")、長さ150mm(5.9055")の親ねじで動作し、直線移動量は1回転あたり10.16mm(0.4")です。

電気的仕様

メーカー部品番号：23N26S2504NG3-150RS(23N26S2504NG-150RS)
モータータイプ：非キャプティブリニアステッパー
ステップ角：1.8°
最小推力：220N(300pps)
定格電流/相：2.5A
相抵抗：2.1オーム
電圧：5V
インダクタンス：8.2mH±20％(1KHz)

物理的仕様

フレームサイズ：57 x 57mm
本体長さ：66mm
親ねじの長さ：150mm(5.9055")
親ねじ径：Φ9.53mm(0.3752")
リード/ステップ：0.0508mm(0.002")
リードトラベル/レボリューション：10.16mm(0.4")
リード数：4
リード長さ：300mm
重量：958g

繋がり

A +	A-	B +	B-
赤	赤/白	緑/白	緑

こちらの商品は諸事情により製造・販売が中止となっており、お取り寄せすることができません。代替品は 23N30S4004NG5-250RS です。

電気的仕様
インダクタンス(mH)	8.2
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	2.1
双極性/単極性	双極性
定格電流(A)	2.5
最小推力(N) @300pps	220
物理仕様
IP等級	40
ケーブル数	4
フレームサイズ(mm)	Nema 23 (57 x 57)
リニアモータータイプ	非キャプティブ
リードスクリューの長さ(mm)	150
リードスクリュー径(mm)	9.53
リードストローク/ステップ(mm)	0.0508
リードストローク/回転数(mm)	10.16
リード長(mm)	300
在庫方法	専用のインベントリ
本体長さ(mm)	66
