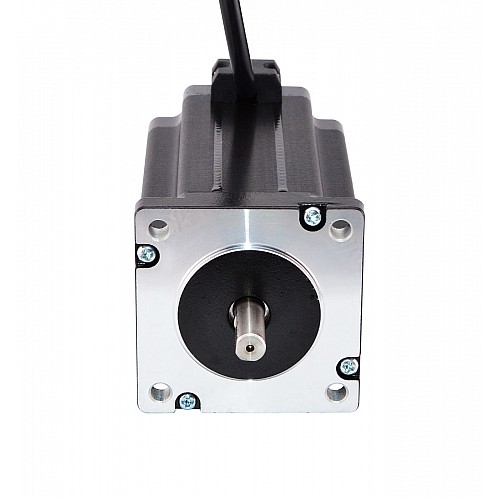

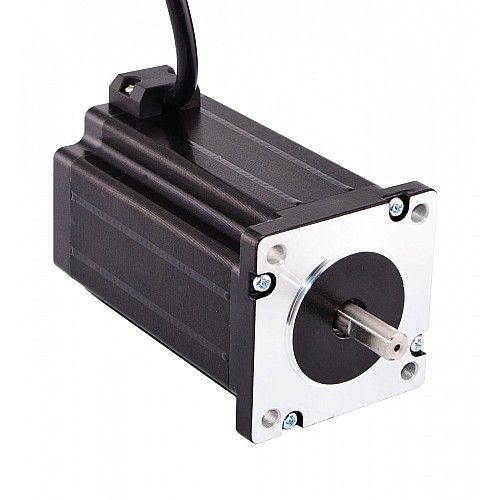

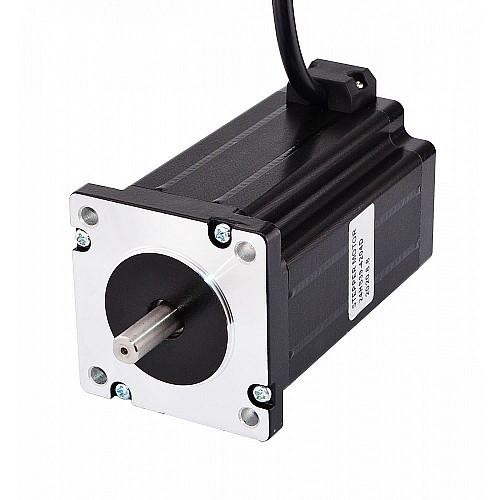

デュアルシャフトネマ23ステッピングモーター4.2A4Nm(566oz.in)60x60x100mm4線
2 レビュー - レビューを書く
¥6,428
5 + ¥6,126
10 + ¥5,849
50 + ¥5,597
100 + ¥5,366
  • 在庫あり: 10000
  • モデル: 24HS39-4204D
  • 総重量: 1.80kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 2452

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

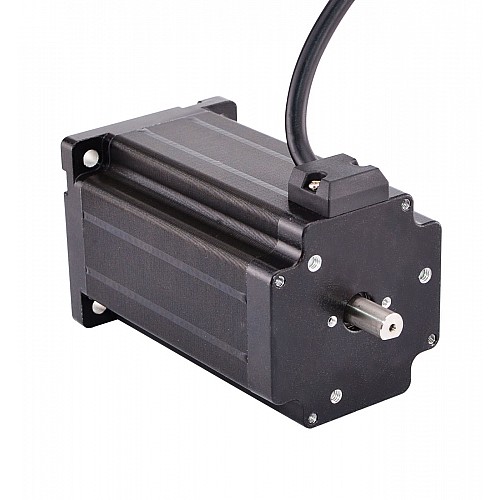

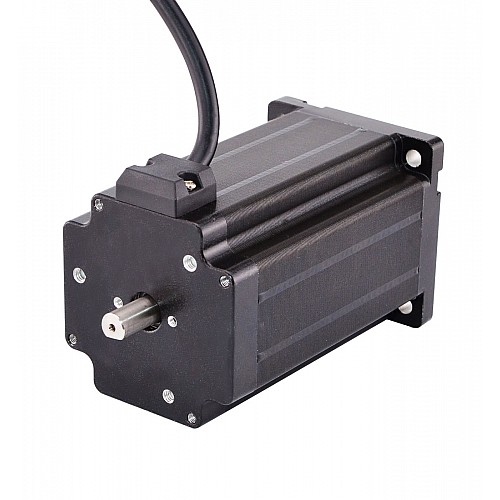

後軸長13.5mm、軸径8mmの2軸モーターです。リアエンドキャップには、ブレーキ、ハンドホイールのエンコーダーに使用できるネジ穴があります。


電気的仕様

  • メーカー部品番号：24HS39-4204D
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：4Nm(566.4oz.in)
  • 定格電流/相：4.24A
  • 相抵抗：0.7オーム
  • インダクタンス：3mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：60 x 60mm
  • 本体長さ：100mm
  • 軸径：Φ8mm
  • シャフト長さ：21mm
  • Dカット長さ：15mm
  • リアシャフト長さ：13.5mm
  • リアシャフト径：Φ8mm
  • リード数：4
  • リード長：500mm

繋がり

A +
A-
B +
B-
赤
緑
黄色
青い
このモーターに適合するブラケットはST-M2です。
モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 3
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 0.7
保持トルク(Ncm) 400
保持トルク(oz.in) 566.4
双極性/単極性 双極性
定格電流(A) 4.24
物理仕様
IP等級 40
ケーブル数 4
シングルシャフト/デュアルシャフト デュアルシャフト
フレームサイズ(mm) Nema 23 (60 x 60)
リード長(mm) 500
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 100
製品シリーズ S
軸の長さ(mm) 21
軸径(mm) 8
重量(g) 1700



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
24HS39-4204D_Torque_Curve.pdf 146.91KB Download
24HS39-4204D_Full_Datasheet.pdf 130.67KB Download
24HS39-4204D.STEP 1.52MB Download
