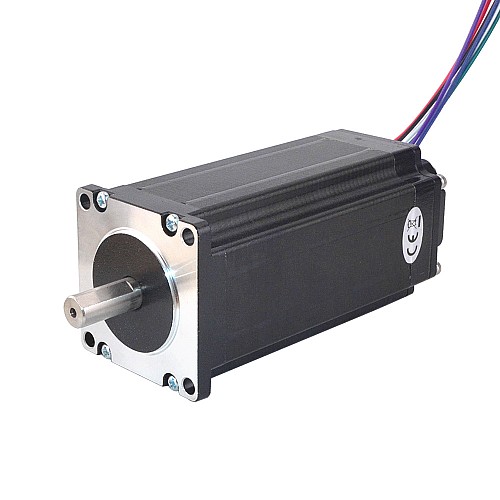

Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC

Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
Nema23統合ステッピングモーター300Ncm(425oz.in)ドライバー付きISD08 12-38VDC
0 レビュー - レビューを書く
¥13,973
5 + ¥13,495
10 + ¥13,049
50 + ¥12,631
100 + ¥12,240
  • 在庫あり: 予約注文
  • モデル: ISD08-30
  • 総重量: 1.90kg
  • 認証: ISO, CE
販売商品: 49

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
(最小ご注文単位 10)
事前注文とはどういう意味ですか?
プリオーダー商品は現在在庫切れです。ご注文後、生産または調達を開始します。

電気的仕様

  • メーカー部品番号：ISD08-30
  • ステップ角：1.8度
  • 保持トルク：300Ncm(425oz.in）
  • 定格電流/相：4.2A
  • 相抵抗：0.9オーム
  • インダクタンス：3.8 mH±20％（1KHz）

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：133mm
  • 軸径：Φ10mm
  • シャフトの長さ：24mm
  • 重量：1850g

ドライバーの仕様

  • 出力ピーク電流：3〜8A
  • 入力電圧：12-38VDC
  • 絶縁クラス: B 130°C[266°F]
  • 外部ポテンショメータによる速度制御0.75-1250RPM
  • 絶縁抵抗：100MΩ以上
  • 絶縁耐力：1分間500VAC。

繋がり

V +
GND
VCC
DIR
STP
ENA
赤
黒
白
緑
紫の
青い
製品タイプ
製品タイプ 一体型ステッピングモーター
電気的仕様
アナログ入力 いいえ
エンコーダーフィードバック いいえ (開ループ)
保持トルク(Ncm) 300
保持トルク(oz.in) 425
入力電圧(V) 10 - 40DC
入力電圧基準(V) 12 - 36DC
制御モード パルスモード
物理仕様
フレームサイズ(mm) Nema 23 (57 x 57)
在庫方法 専用のインベントリ
本体長さ(mm) 133
軸の長さ(mm) 24
軸径(mm) 10


ファイル サイズ
ISD08-30_Full_Datasheet.pdf 168.25KB Download
ISD08-30.STP 12.83MB Download
ISD08. Driver Manual 1.08MB Download
