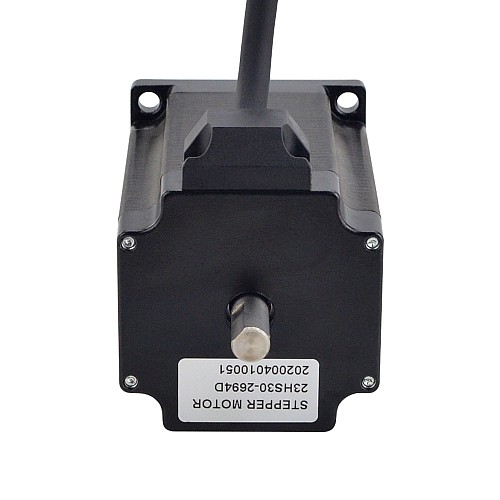

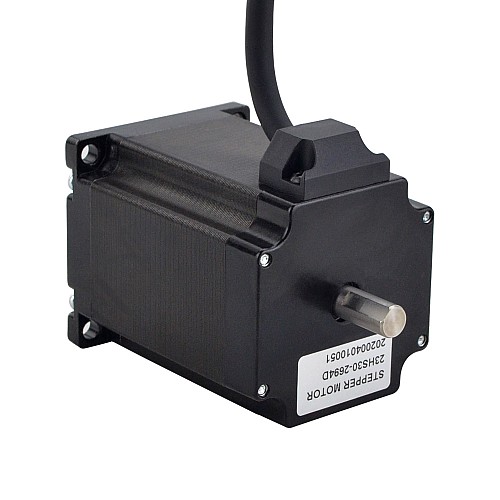

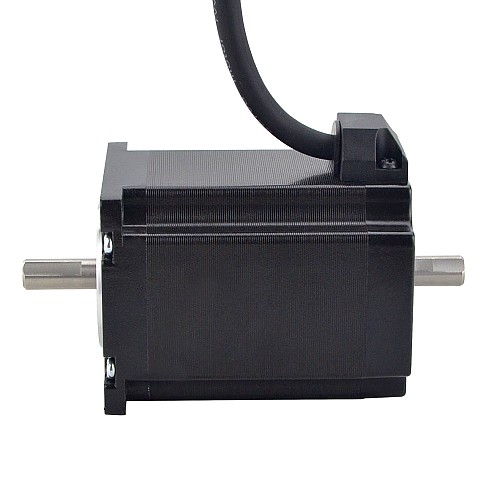

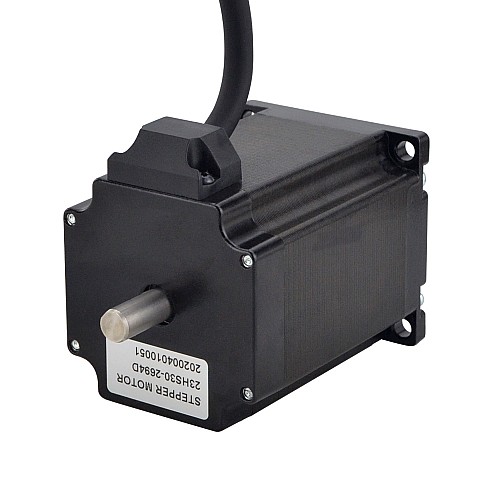

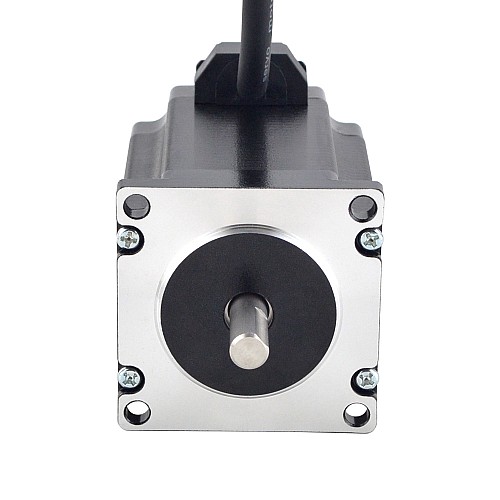

デュアルシャフト Nema 23 バイポーラ 1.8 度 1.85 Nm(261.98 オンスインチ) 2.8 A 57 x 57 x 76 mm 4 ワイヤ

Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
Nema23ステッピングモーター8mmデュアルシャフト、フェイスマスクマシンおよび人工呼吸器用
デュアルシャフト Nema 23 バイポーラ 1.8 度 1.85 Nm(261.98 オンスインチ) 2.8 A 57 x 57 x 76 mm 4 ワイヤ
0 レビュー - レビューを書く
¥3,056
5 + ¥2,913
10 + ¥2,782
50 + ¥2,661
100 + ¥2,552
  • 在庫あり: 予約注文
  • モデル: 23HS30-2694D
  • 総重量: 1.20kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 107

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
事前注文とはどういう意味ですか?
プリオーダー商品は現在在庫切れです。ご注文後、生産または調達を開始します。

電気的仕様

  • メーカー部品番号：23HS30-2694D
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：1.85Nm(261.98oz.in)
  • 定格電流/相：2.8A
  • 相抵抗：1.1オーム±10％
  • インダクタンス：5.4mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：76mm
  • 軸径：Φ8mm
  • フロントシャフトの長さ：21mm
  • フロントD-CUTシャフトの長さ：15mm
  • リアシャフトの長さ：16mm
  • リアD-CUTシャフトの長さ：14mm
  • リード数：4
  • リード長さ：500mm
  • 重量：1.09kg

繋がり

A +
A-
B +
B-
BLK
GRN
WHT
BLU
モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 5.4
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 1.1
保持トルク(Ncm) 185
保持トルク(oz.in) 261.98
双極性/単極性 双極性
定格電流(A) 2.8
物理仕様
IP等級 40
ケーブル数 4
シングルシャフト/デュアルシャフト デュアルシャフト
フレームサイズ(mm) Nema 23 (57 x 57)
リード長(mm) 500
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 76
製品シリーズ S
軸の長さ(mm) 21
軸径(mm) 8
重量(g) 1090



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
23HS30-2694D.STEP 1.43MB Download
23HS30-2694D_Torque_Curve.pdf 173.97KB Download
23HS30-2694D_Full_Datasheet.pdf 122.83KB Download
