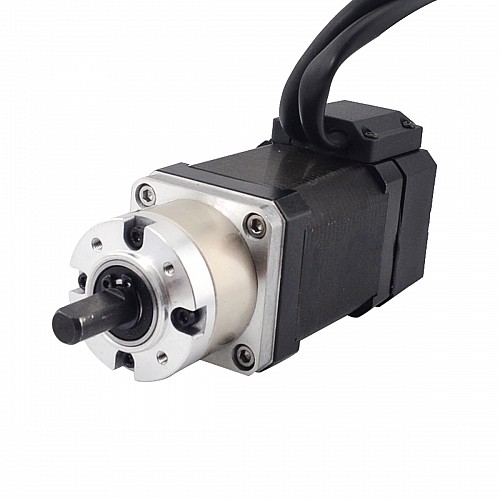

Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)

Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=60mmギアRaio5:1エンコーダ1000PPR(4000CPR)
0 レビュー - レビューを書く
¥0
  • 在庫あり: 1
  • モデル: 17HS24-2104D-PG5-E1000
  • 総重量: 0.81kg
  • 認証: ISO, CE, UKCA, RoHS
カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
(最小ご注文単位 999)
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

モーター仕様

  • メーカー部品番号：17HS24-2104D-PG5-E1000
  • モータータイプ：バイポーラステッパー
  • ギアボックスなしのステップ角：1.8度
  • ギアボックスなしの保持トルク：0.65Nm（92.07oz.in）
  • 定格電流/相：2.10A
  • 相抵抗：1.6オーム
  • 電圧：3.36V
  • インダクタンス：3.00mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]
  • リード数：4
  • リード長：500mm

ギアボックスの仕様

  • ギアボックスタイプ：プラネタリー
  • ギアボックスの長さ：27.3mm
  • ギア比：5.18
  • 効率：90％
  • 軸径：Φ7mm
  • シャフトの長さ：12mm
  • 無負荷時のバックラッシュ：<=3度
  • 最大許容トルク：3Nm(424.84oz.in)
  • モーメント許容トルク：5Nm(708.06oz.in)
  • シャフトの最大軸方向荷重：50N
  • シャフトの最大ラジアル荷重：100N

エンコーダ仕様

  • エンコーダタイプ：光インクリメンタル
  • 駆動電圧：4.5V〜5.5V
  • 出力電流：20mA
  • 解像度：1000PPR（4000CPR）
  • 出力信号：2チャンネル
  • ボア径：Φ5mm
  • 出力周波数：≤60MHz
  • 走行速度：≤3600rpm
  • IP保護：IP20

繋がり

ピン
1
2
3
4
モーター
A +
A-
B +
B-

ピン
1
2
3
11
12
13
エンコーダー
EA +
VCC
GND
EB +
EB-
EA-
製品タイプ
製品タイプ モーター、エンコーダー、ブレーキ、ギアボックス付き
電気的仕様
インダクタンス(mH) 3
エンコーダタイプ 光インクリメンタル
エンコーダ分解能 1000PPR
ステッピングモーター搭載 エンコーダ/ギアボックス
位相抵抗(Ω) 1.6
保持トルク(Ncm) 65
出力信号チャンネル 2
出力回路タイプ ディファレンシャル
定格電流(A) 2.1
物理仕様
IP等級 40
ギアボックスタイプ PG シリーズ遊星ギアボックス
ギア比(xx:1) 5
フレームサイズ(mm) Nema 17 (42 x 42)
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 60
軸の長さ(mm) 12
軸径(mm) 7


ファイル サイズ
17HS24-2104D-PG5-E1000_Full_Datasheet.pdf 158.46KB Download
17HS24-2104D-PG5-E1000.STEP 2.04MB Download
