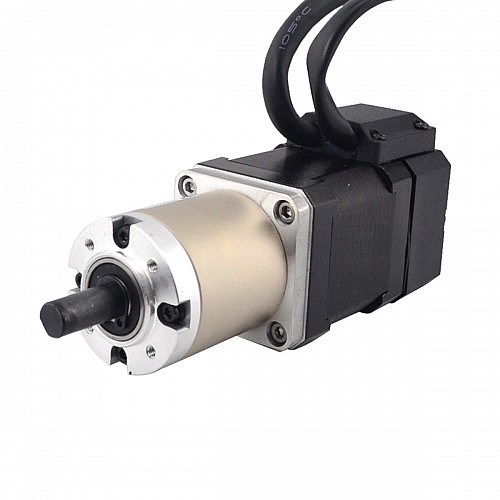

Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)

Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
Nema17閉ループギヤードステッパーL=48mmギアRaio100:1エンコーダ1000PPR(4000CPR)
0 レビュー - レビューを書く
¥0
  • 在庫あり: 1
  • モデル: 17HS19-1684D-PG100-E1000
  • 総重量: 0.79kg
  • 認証: ISO, CE, UKCA, RoHS
カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
(最小ご注文単位 999)
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

モーター仕様

  • メーカー部品番号：17HS19-1684D-PG100-E1000
  • モータータイプ：バイポーラステッパー
  • ギアボックスなしのステップ角：1.8度
  • ギアボックスなしの保持トルク：0.52Nm（73.65oz.in）
  • 定格電流/相：1.68A
  • 相抵抗：1.8オーム
  • 電圧：2.80V
  • インダクタンス：3.20mH±20％（1KHz）
  • リード数：4
  • リード長さ：300mm

ギアボックスの仕様

  • ギアボックスタイプ：プラネタリー
  • ギアボックスの長さ：42.7mm
  • ギア比：99.548
  • 効率：70％
  • 軸径：Φ8mm
  • シャフト長さ：20mm
  • Dカット長さ：15mm
  • 無負荷時のバックラッシュ：<=3度
  • 最大許容トルク：3Nm(424.84oz.in)
  • モーメント許容トルク：5Nm(708.06oz.in)
  • シャフトの最大軸方向荷重：50N
  • シャフトの最大ラジアル荷重：100N

エンコーダ仕様

  • エンコーダタイプ：光インクリメンタル
  • 駆動電圧：4.5V〜5.5V
  • 出力電流：20mA
  • 解像度：1000PPR（4000CPR）
  • 出力信号：2チャンネル
  • ボア径：Φ5mm
  • 出力周波数：≤60MHz
  • 走行速度：≤3600rpm
  • IP保護：IP20

繋がり

ピン
1
2
3
4
モーター
A +
A-
B +
B-

ピン
1
2
3
11
12
13
エンコーダー
EA +
VCC
GND
EB +
EB-
EA-

資力

電気的仕様
インダクタンス(mH) 3.2
エンコーダタイプ 光インクリメンタル
エンコーダ分解能 1000PPR
位相抵抗(Ω) 1.8
保持トルク(Ncm) 52
出力信号チャンネル 2
出力回路タイプ ディファレンシャルタイプ
定格電流(A) 1.68
物理仕様
IP等級 40
ギア比(xx:1) 100 : 1
フレームサイズ(mm) Nema 17 (42 x 42)
出力軸タイプ D
本体長さ(mm) 48
軸の長さ(mm) 20
軸径(mm) 8
ファイル サイズ
17HS19-1684D-PG100-E1000_Full_Datasheet.pdf 142.2KB Download
17HS19-1684D-PG100-E1000.STEP 2.05MB Download
17HS19-1684D-PG100-E1000_Torque_Curve.pdf 147.11KB Download
