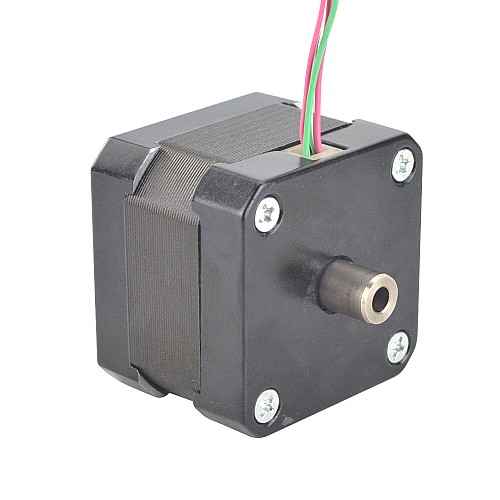

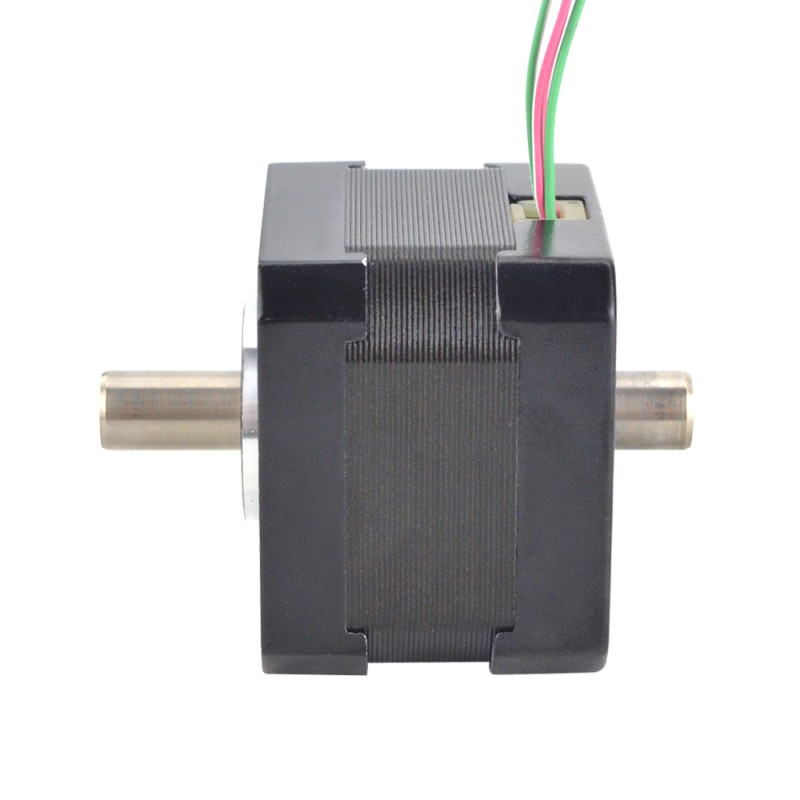

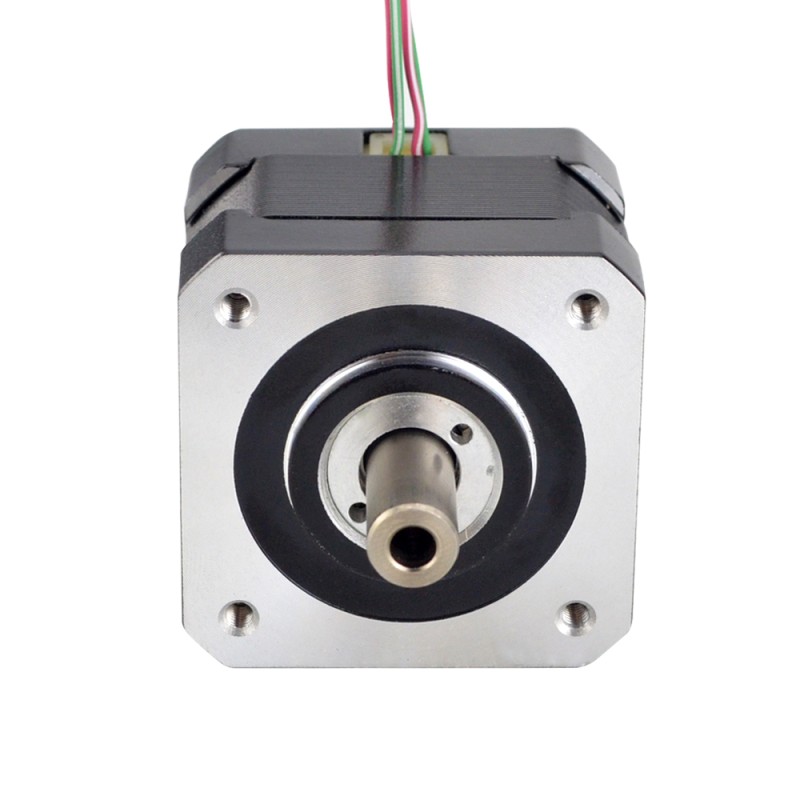

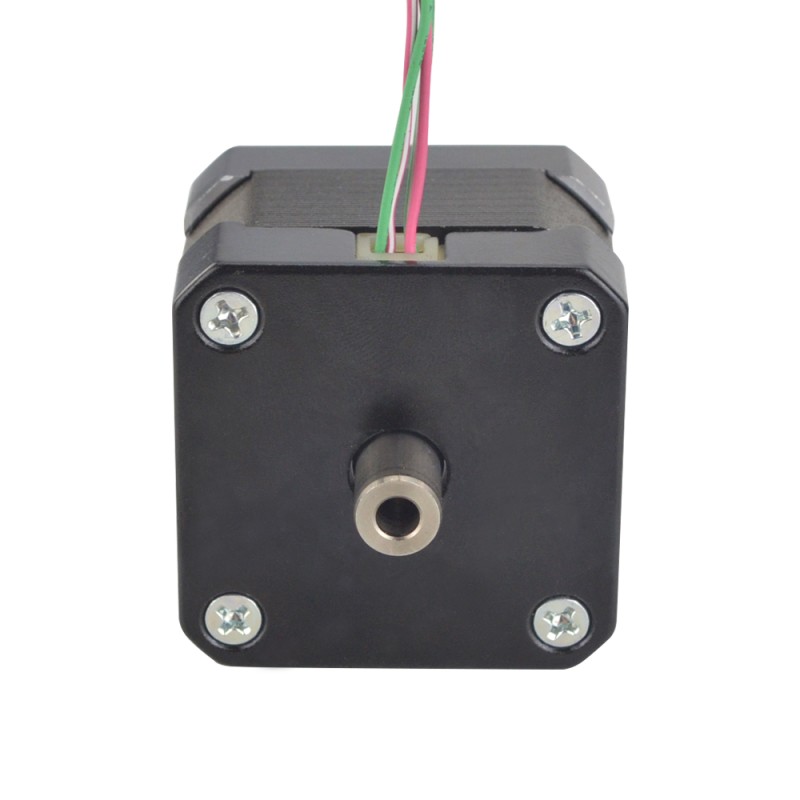

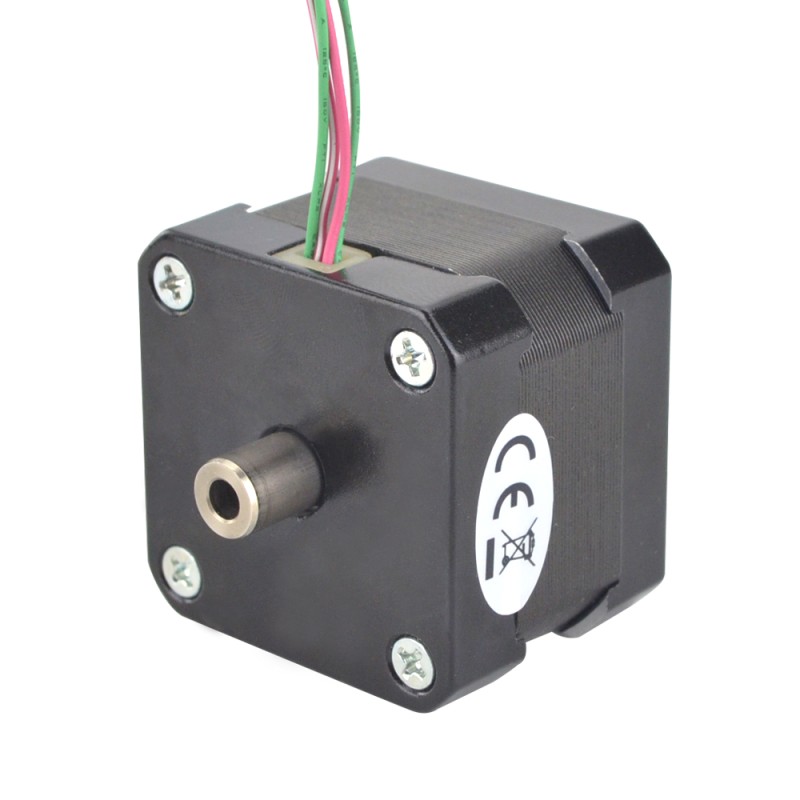

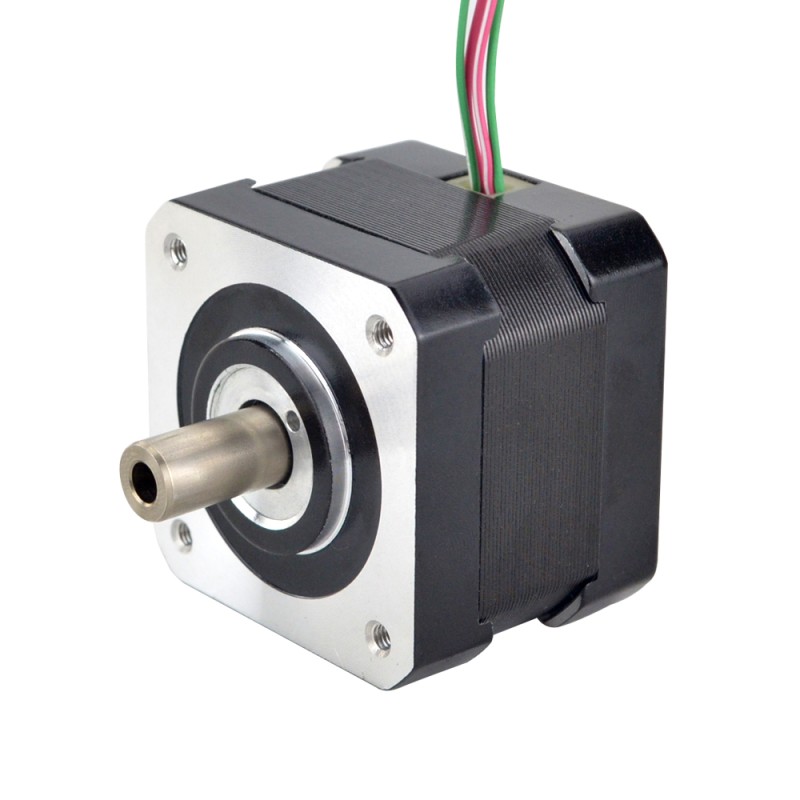

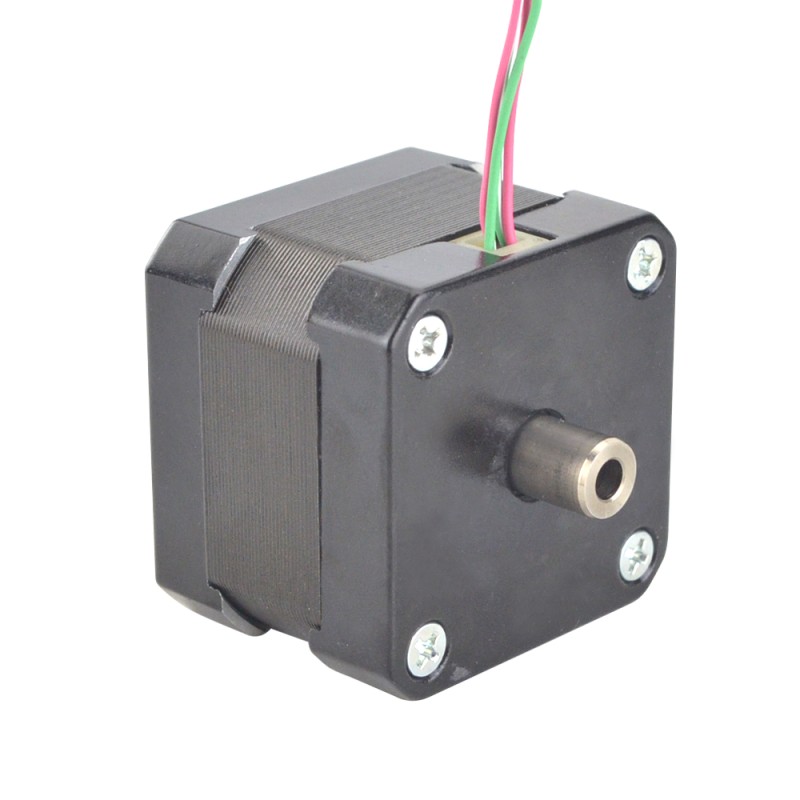

Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm

Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
Nema 17 中空シャフト ステッピング モーター バイポーラ 0.25Nm(35.4oz.in) 1.5A 42x42x33.8mm
0 レビュー - レビューを書く
¥2,573
5 + ¥2,420
10 + ¥2,284
50 + ¥2,161
100 + ¥2,053
  • 在庫あり: 10000
  • モデル: 17HS13-1504H
  • 総重量: 0.29kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

電気的仕様

  • メーカー部品番号：17HS13-1504H
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：0.25Nm(35.4oz.in)
  • 定格電流/相：1.5A
  • 相抵抗：1.56オーム±10％
  • インダクタンス：1.9mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：42 x 42mm
  • 本体長さ：33.8mm
  • シャフト外径：Φ8mm
  • 軸内径：Φ4mm
  • フロントシャフトの長さ：16mm
  • リアシャフトの長さ：9mm
  • リード数：4
  • リード長：310mm
  • 重量：0.22kg

繋がり

A +
A-
B +
B-
赤
赤/白
緑/白
緑
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 1.9
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 1.56
保持トルク(Ncm) 25
保持トルク(oz.in) 35.4
双極性/単極性 双極性
定格電流(A) 1.5
物理仕様
IP等級 40
ケーブル数 4
シングルシャフト/デュアルシャフト デュアルシャフト
フレームサイズ(mm) Nema 17 (42 x 42)
リード長(mm) 310
出力軸タイプ 中空
在庫方法 専用のインベントリ
本体長さ(mm) 33.8
製品シリーズ S
軸内径(mm) 4
軸外径(mm) 8
重量(g) 220



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
17HS13-1504H_Full_Datasheet.pdf 152.14KB Download
17HS13-1504H.STEP 1.98MB Download
17HS13-1504H_Torque_Curve.pdf 266.58KB Download
