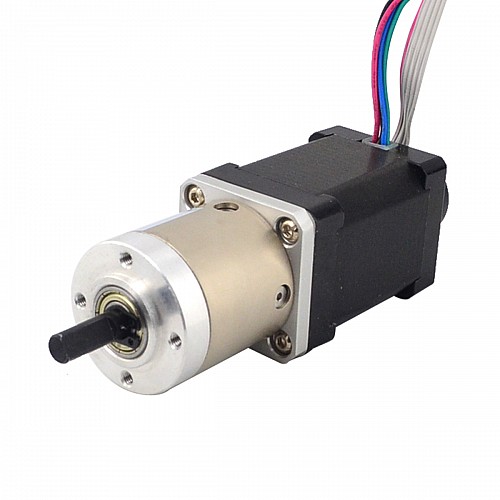

Nema14閉ループギヤードステッパーL=51mm Gear Raio 14：1エンコーダー300CPR

モーター仕様

• メーカー部品番号：14HS20-1504D-PG14-E22-300
• モータータイプ：バイポーラステッパー
• ギアボックスなしのステップ角：1.8度
• ギアボックスなしの保持トルク：0.4Nm（56.6oz.in）
• 定格電流/相：1.5A
• 相抵抗：2.8オーム
• 電圧：4.2V
• インダクタンス：3.8mH±20％（1KHz）
• リード数：4
• リード長：500mm

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギアボックスの長さ：36.8mm
• ギア比：13.73
• 効率：81％
• 軸径：Φ6mm
• シャフトの長さ：18mm
• Dカット長さ：12mm
• 無負荷時のバックラッシュ：<=1度
• 最大許容トルク：4Nm（566.56.oz.in）
• モーメント許容トルク：8Nm（1133.12oz.in）
• シャフトの最大軸方向荷重：50N
• シャフトの最大ラジアル荷重：100N


エンコーダ仕様

• 供給電圧：5VDC
• 出力電流：≤20mA
• 解像度：300cpr
• 出力信号：2チャンネル
• 軸径：Φ4mm
• 出力周波数：≤30KHz
• 出力低電圧：≤0.3VDC
• 出力高電圧：≥3.4VDC

繋がり
