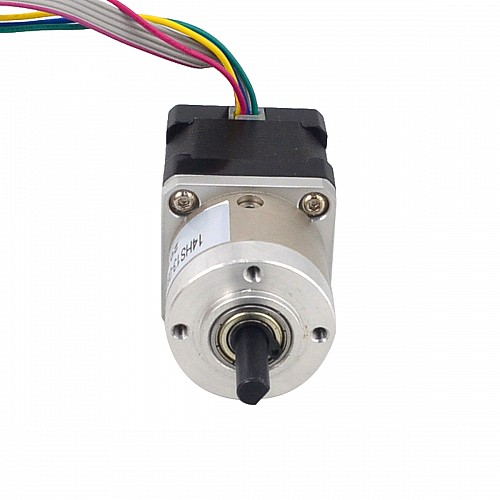

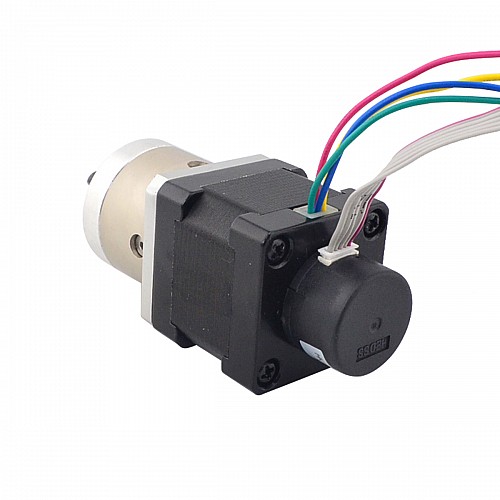

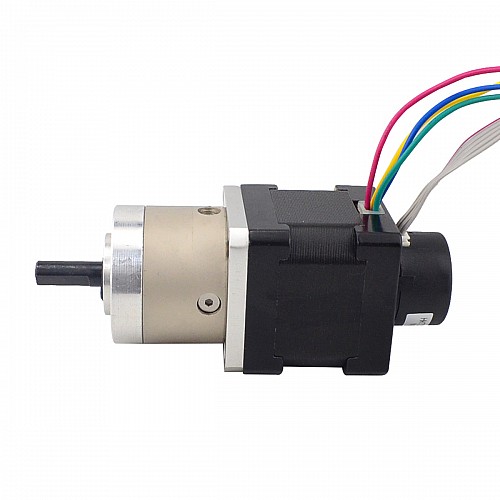

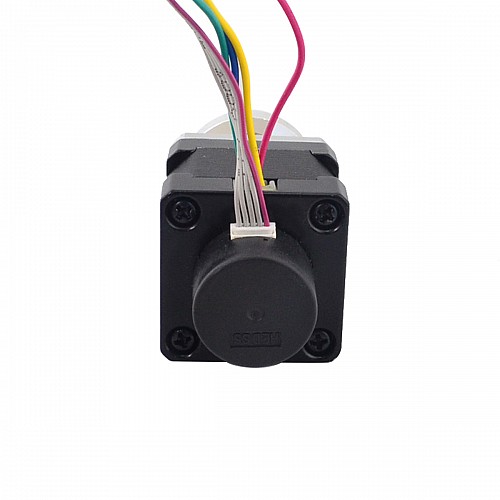

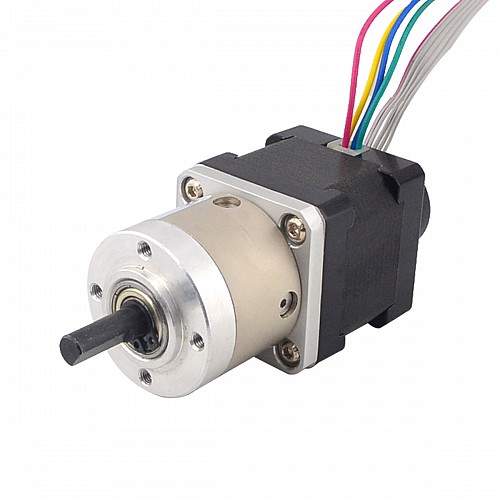

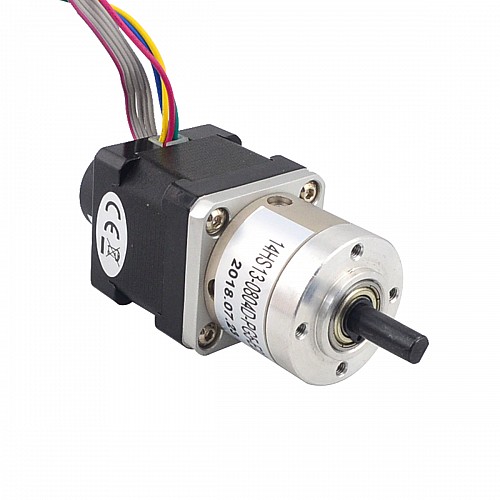

Nema14閉ループギヤードステッパーL=34mmギアRaio5:1エンコーダー300PPR

モーター仕様

• メーカー部品番号：14HS13-0804D-PG5-E22-300
• モータータイプ：バイポーラステッパー
• ギアボックスなしのステップ角：1.8度
• ギアボックスなしの保持トルク：0.14Nm（19.83oz.in）
• 定格電流/相：1A
• 相抵抗：3.20ohms
• 電圧：3.20V
• インダクタンス：4.50mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]
• リード数：4
• リード長：500mm

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギアボックスの長さ：28.2mm
• ギア比：5.18:1
• 効率：90％
• 軸径：Φ6mm
• シャフトの長さ：18mm
• Dカット長さ：12mm
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：3Nm(424.84oz.in)
• モーメント許容トルク：5Nm(708.06oz.in)
• シャフトの最大軸方向荷重：50N
• シャフトの最大ラジアル荷重：100N


エンコーダ仕様

• エンコーダタイプ：光インクリメンタル
• 供給電圧：5VDC
• 出力電流：≤20mA
• 解像度：300PPR
• 出力信号：2チャンネル
• 軸径：Φ4mm
• 出力周波数：≤30KHz
• 出力低電圧：≤0.3VDC
• 出力高電圧：≥3.4VDC
