Nema 14 外部 48mm スタック 0.91A リード 4.877mm(0.192") 長さ 250mm

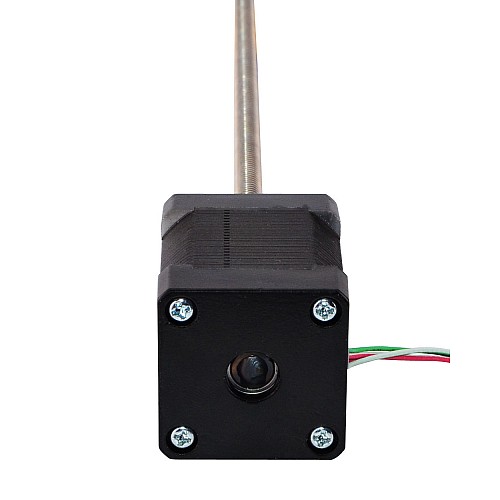

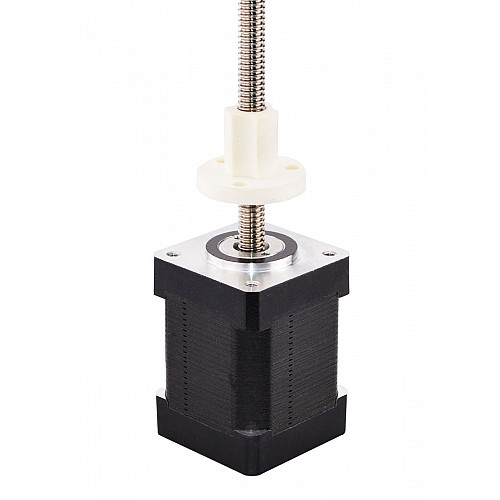

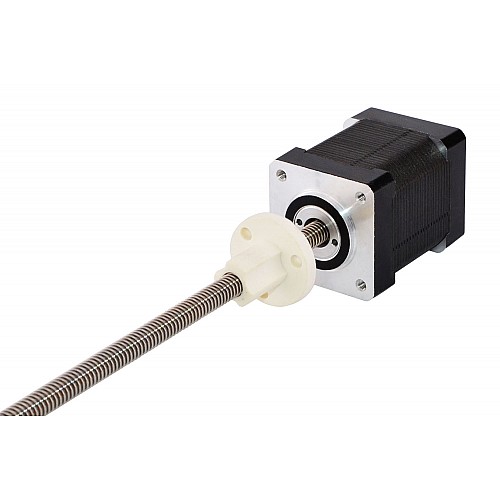

モーター部分は48mm本体1.8度0.91ANema14ステッピングモーターで、直径5.54mm(0.2181")、長さ250mm(9.8425")の親ねじとPOMねじナットが組み込まれており、直線移動量は4.877mm(0.192)1回転あたり

このモデルは、HaydonKerk35000シリーズサイズ14のダブルスタック外部ステッピングモーターリニアアクチュエーターとほぼ同じです

電気的仕様

• メーカー部品番号：14E17S0914QE3-250RS(14E17S0914QE-250RS)
• モータータイプ：外部リニアステッパー
• ステップ角：1.8°
• 最小推力：98N(300pps)
• 定格電流/相：0.91A
• 相抵抗：5.5オーム
• 電圧：5V
• インダクタンス：7.63mH±20％(1KHz)

物理的仕様

• フレームサイズ：35 x 35mm
• 本体長さ：48mm

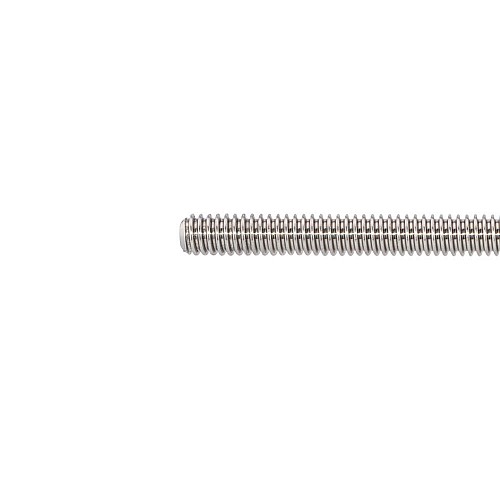

• 親ねじの長さ：250mm(9.8425")
• 親ねじ径：Φ5.54mm(0.2181")
• リード/ステップ：0.024384mm(0.00096")
• リードトラベル/レボリューション：4.877mm(0.192")
• リード数：4
• リード長さ：300mm
• 重量：240g
