Nema 14 外部 48mm スタック 0.91A リード 2.4384mm(0.096") 長さ 250mm
モーター部分は48mm本体1.8度0.91ANema14ステッピングモーターで、直径5.54mm(0.2181")、長さ250mm(9.8425")の親ねじとPOMねじナットが組み込まれており、直線移... 続きを読む
かんたん返品

お届けから30日以内なら返品できます。まずはご連絡ください。あとは私たちが対応いたします。

続きを読む
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様は国内倉庫をお選びください。配送が早く、アフターサービスも便利で、通関手続きも不要です。中国倉庫はすべての国からご利用いただけます。

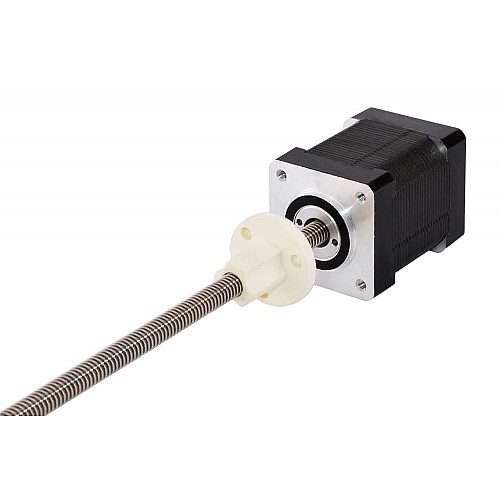

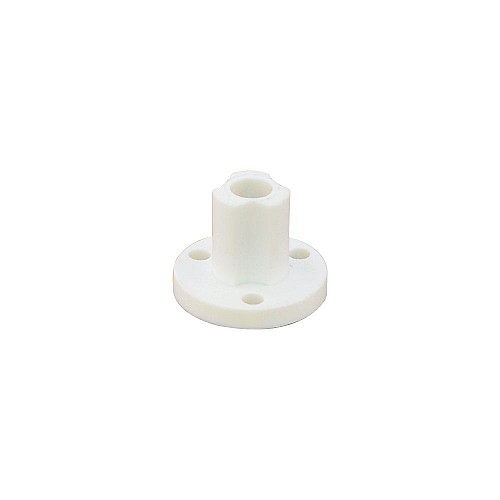

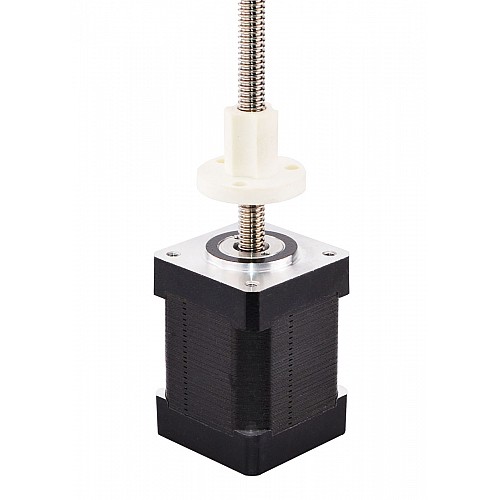

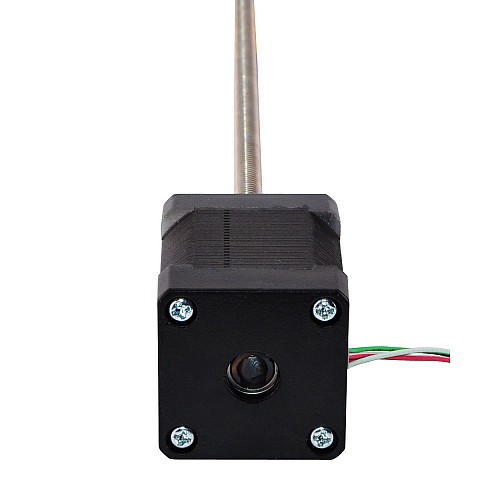

モーター部分は48mm本体1.8度0.91ANema14ステッピングモーターで、直径5.54mm(0.2181")、長さ250mm(9.8425")の親ねじとPOMねじナットが組み込まれており、直線移動量は2.438mm(0.096)1回転あたり

このモデルは、HaydonKerk35000シリーズサイズ14のダブルスタック外部ステッピングモーターリニアアクチュエーターとほぼ同じです

電気的仕様

  • メーカー部品番号:14E17S0914JE3-250RS(14E17S0914JE-250RS)
  • モータータイプ:外部リニアステッパー
  • ステップ角:1.8°
  • 最小推力:189N(300pps)
  • 定格電流/相:0.91A
  • 相抵抗:5.5オーム
  • インダクタンス:7.63mH±20%(1KHz)

物理的仕様

  • フレームサイズ:35 x 35mm
  • 本体長さ:48mm

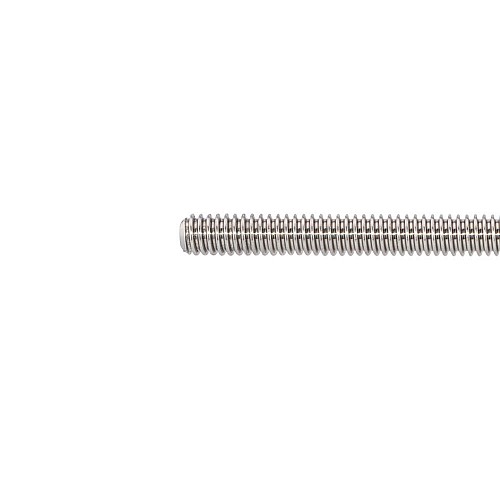

  • 親ねじの長さ:250mm(9.8425")
  • 親ねじ径:Φ5.54mm(0.2181")
  • リード/ステップ:0.012192mm(0.00048")
  • リードトラベル/レボリューション:2.438mm(0.096")
  • リード数:4
  • リード長さ:300mm
  • 重量:240g

繋がり

A +
A-
B +
B-
赤
赤/白
緑/白
緑
製品タイプ
製品タイプ リニアステッピングモーター
電気的仕様
インダクタンス(mH) 7.63
ステップ角(deg.) 1.8
トルク・推力曲線はありますか? いいえ
位相抵抗(Ω) 5.5
双極性/単極性 Bipolar
定格電流(A) 0.91
最小推力(N) @300pps 189
物理仕様
エンコーダ付き いいえ
ケーブル数 4
フレームサイズ(mm) Nema 14 (35 x 35)
リードスクリューの長さ(mm) 250
リードスクリュー径(mm) 5.54
リードストローク/ステップ(mm) 0.012192
リードストローク/回転数(mm) 2.4384
リード長(mm) 300
リニアモータータイプ 外部 (Acme)
本体長さ(mm) 48
