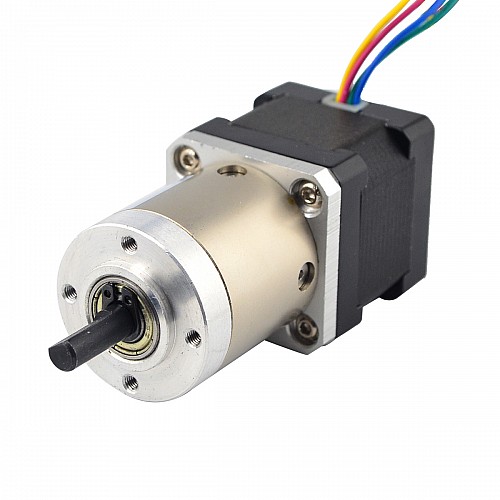

Nema14ステッパーL=34mm、リアシャフトとネジ穴とギア比19:1ギアボックス付き

このNema14ステッピングモーターは、本体34mm、定格電流0.80Aで、ギア比19.19：1の遊星ギアボックスを統合しています。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：14HS13-0804D-PG19
• モータータイプ：バイポーラステッパー
• ステップ角：1.8度
• 保持トルク：14Ncm（19.88oz.in）
• 定格電流/相：1A
• 相抵抗：3.2ohms
• インダクタンス：4.5mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：惑星
• ギア比：19.19：1
• 効率：80％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク： 3Nm(424.84oz.in)
• モーメント許容トルク：5Nm(708.06oz.in)
• シャフトの最大軸方向荷重：50N
• シャフトの最大ラジアル荷重：100N

物理的仕様

• フレームサイズ：35x35mm
• モーターの長さ：34mm
• ギアボックスの長さ：35.8mm
• フロントシャフト径：Φ6mm
• フロントシャフトの長さ：18mm
• フロントDカット長さ：12mm
• リアシャフト径：Φ4mm
• リアシャフト長さ：12mm
• リード数：4
• リード長：500mm
• 重量：400g
