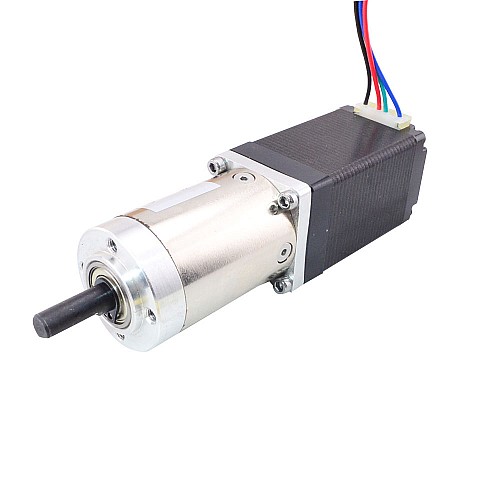

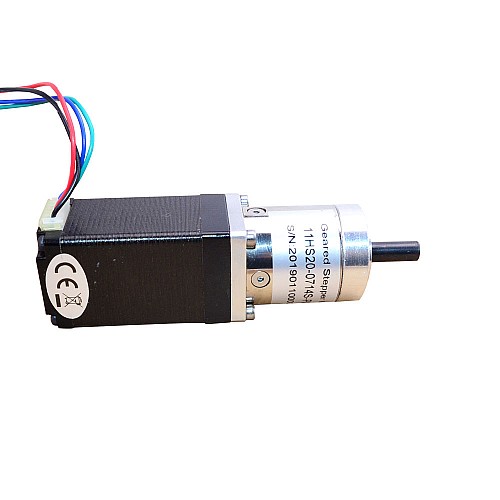

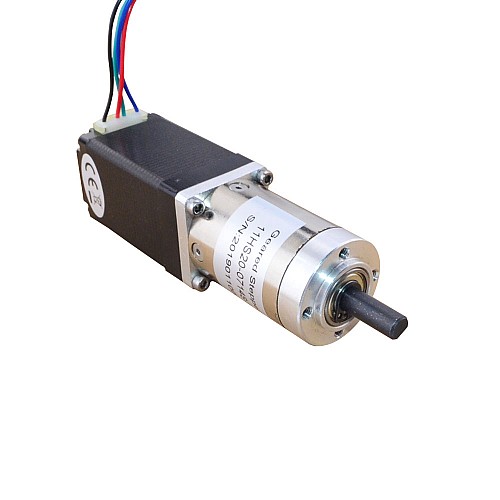

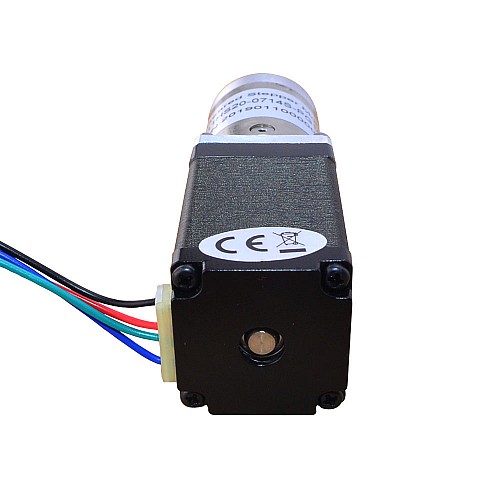

Nema11ステッピングモーター0.71AバイポーラL=51mm、ギア比100:1遊星ギアボックス

このNema11ステッピングモーターは、51mmのボディと0.71Aの定格電流を備え、99.548:1のギア比の遊星ギアボックスを統合しました。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：11HS20-0714S-PG100
• モータータイプ：バイポーラステッパー
• 保持トルク：13Ncm（18.41oz.in）
• 定格電流/相：0.71A
• 相抵抗：9.0オーム
• インダクタンス：8.4mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：99.548:1
• 効率：70％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：3Nm(425oz.in)
• モーメント許容トルク：5Nm(708oz.in)
• シャフトの最大軸方向荷重：5N
• シャフトの最大ラジアル荷重：25N

物理的仕様

• フレームサイズ：28 x 28mm
• ギアボックスの長さ：42.7mm
• 軸径：Φ6mm
• シャフトの長さ：18mm
• Dカット長さ：12mm
• リード数：4
• リード長：500mm
• 重量：330g
