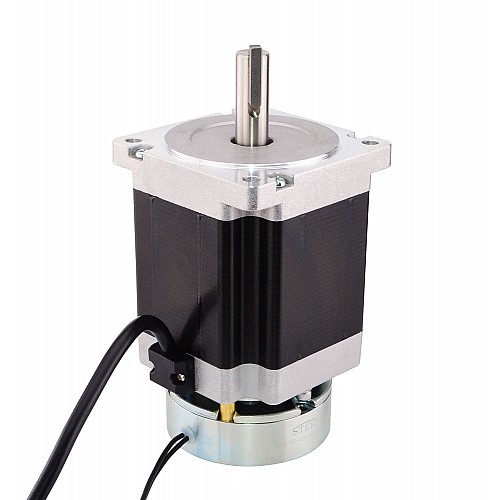

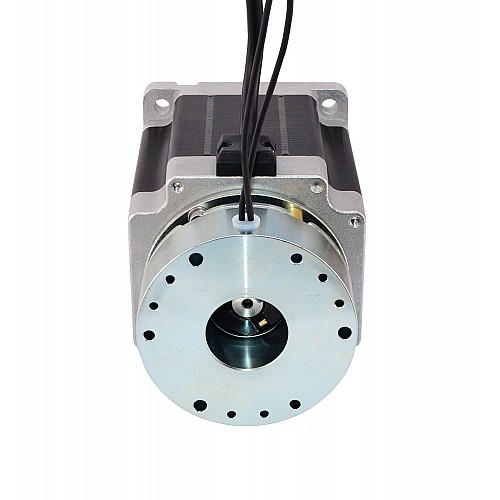

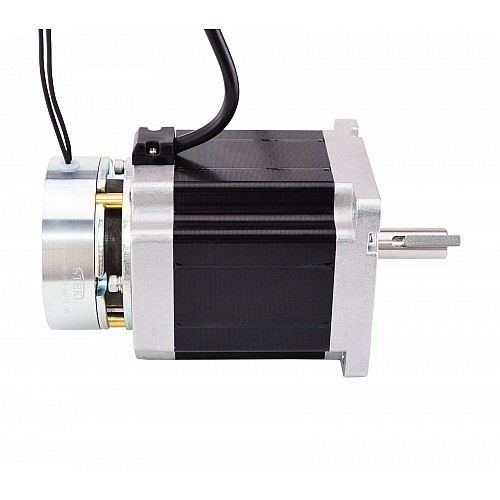

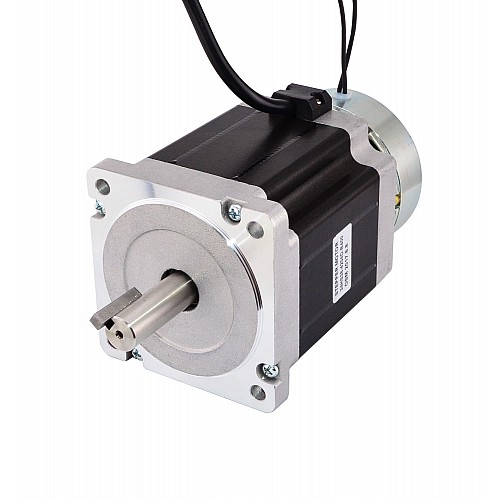

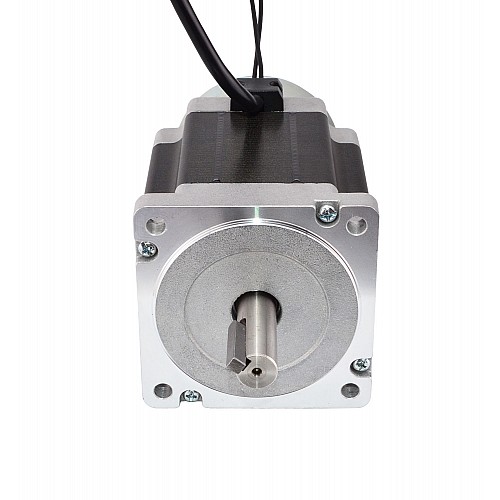

Nema 34 ステッパー 7.0Nm(1001oz.in) ブレーキ摩擦トルク 4.0Nm(566oz.in)

モーター仕様

• メーカー部品番号: 34HS38-4204D-B400
• モータータイプ：バイポーラステッパー
• ステップ角：1.8deg
• 保持トルク: 7Nm(1001oz.in)
• 定格電流/相: 4.24A
• 電圧：3.39V
• 位相抵抗: 0.8ohms
• インダクタンス: 8mH±20%(1KHz)
• 絶縁クラス: B 130°C[266°F]
• フレームサイズ：86×86mm
• 本体の長さ: 98mm
• シャフト径：Φ14mm
• シャフトの長さ: 37mm
• キー溝の長さ: 25mm
• リード数: 4
• リード長：500mm
• 重量：3.13kg

ブレーキ仕様

• ブレーキタイプ: 非励磁
• 静摩擦トルク: 4Nm(566.4oz.in)
• 慣性モーメント: 23x10 ^-6kg.cm ²
• 電圧：24V
• 電力: 13W
• 耐熱クラス：F
• 最大。回転数：5000rpm
• 重量：0.8kg
