Nema 23 閉ループステッピングモーター 2.00Nm(283.22oz.in) 磁気エンコーダー 1000PPR(4000CPR)

0 レビュー - レビューを書く

¥3,900

5 + ¥3,740

10 + ¥3,591

50 + ¥3,454

100 + ¥3,328

在庫あり: 10000
モデル: 23HS30-5004-ME1K
総重量: 1.21kg
認証: ISO, CE, UKCA, RoHS

オプション:

発送元

中国

アメリカ

ドイツ

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

「中古製品」とはどういう意味ですか？

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

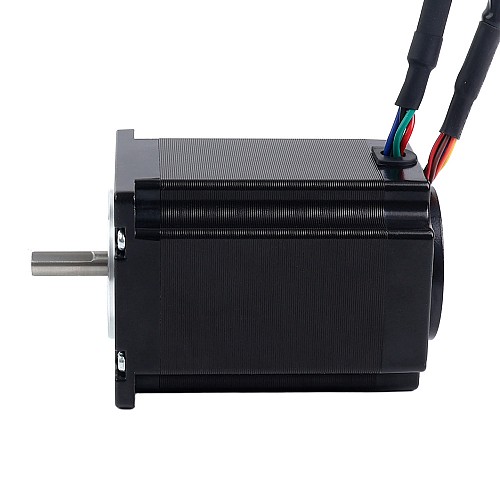

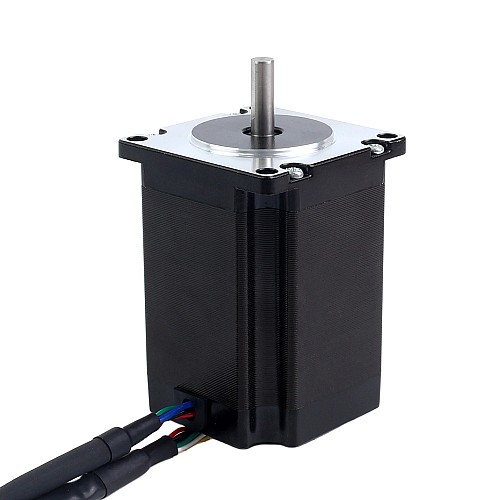

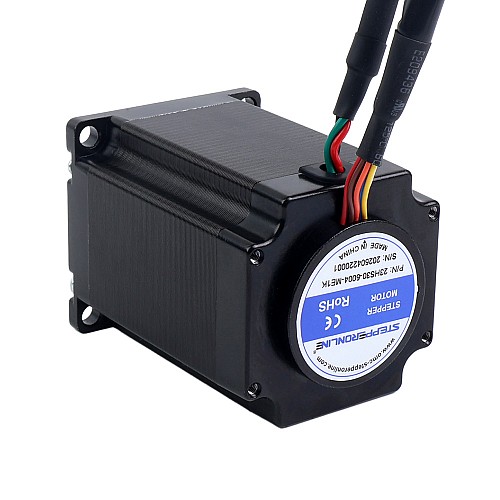

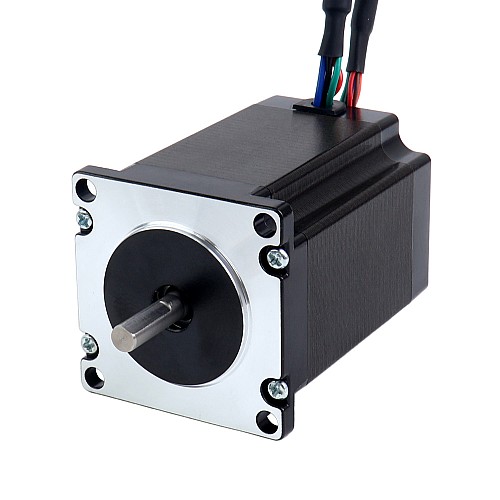

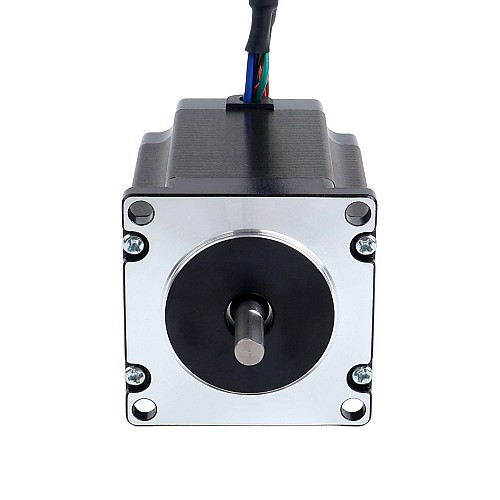

このNema 23閉ループステッピングモーターは、保持トルク2.00Nm(283.22oz.in)を提供し、3チャンネル出力と1000PPR(4000CPR）分解能のコンパクトな磁気インクリメンタルエンコーダーを搭載しています。同じサイズの他の閉ループステッピングモーターと比較して、このモーターはより高い出力トルクを提供し、スペースが限られているが高トルクを必要とする精密位置制御アプリケーションに最適です。例としては、協働ロボット、医療機器、鉄道交通、航空宇宙システムなどが挙げられます。

電気仕様

メーカー品番: 23HS30-5004-ME1K
相数: 2
ステップ角: 1.8°
保持トルク: 2.00Nm(283.22oz.in)
定格電流/相: 5.00 A
相抵抗: 0.42ohms ± 10%
インダクタンス: 1.70mH ± 20%(1kHz）
絶縁クラス: B 130°C [266°F]

機械仕様

フレームサイズ: 57 x 57mm
ボディ長さ: 76mm
シャフト径: Φ6.35mm
シャフト長さ: 21mm
D型シャフト長: 15mm
リード線長さ: 500mm
重量: 1.10kg

エンコーダー仕様

出力回路タイプ: 差動
エンコーダータイプ: 磁気インクリメンタル
エンコーダー分解能: 1000PPR(4000CPR）
出力信号チャンネル: 3チャンネル
最小電源電圧: 3.3V
最大電源電圧: 5.5V
出力電流: 20mA
出力高電圧: 5V
出力低電圧: 0.2V
最大出力周波数: 400kHz

モーターとエンコーダーの接続

モーター	A+	A-	B+	B-
配線	緑	黒	赤	青

エンコーダー	GND	VCC	EA+	EB+	EA-	EB-	EZ+	EZ-
配線	黒	赤	茶	青	橙	緑	黄	白

製品タイプ
製品タイプ	閉ループステッピングモーター
電気的仕様
インダクタンス(mH)	1.7
エンコーダタイプ	磁気インクリメンタル
エンコーダ分解能	1000PPR
トルク・推力曲線はありますか？	はい
位相抵抗(Ω)	0.42
保持トルク(Ncm)	200
保持トルク(oz.in)	283.22
出力信号チャンネル	3
出力回路タイプ	ディファレンシャル
定格電流(A)	5.0
物理仕様
IP等級	40
フレームサイズ(mm)	Nema 23 (57 x 57)
在庫方法	専用のインベントリ
本体長さ(mm)	76
製品シリーズ	S
軸の長さ(mm)	21
軸径(mm)	6.35
