Nema 17 閉ループステッピングモーター 14Ncm(19.83oz.in) エンコーダー 1000PPR(4000CPR) 付き

11 レビュー - レビューを書く

¥2,593

5 + ¥2,486

10 + ¥2,388

50 + ¥2,295

100 + ¥2,211

在庫あり: 10000
モデル: 17HS08-1004D-E1K
総重量: 0.27kg
認証: ISO, CE, UKCA, RoHS

オプション:

発送元

中国

アメリカ

ドイツ

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

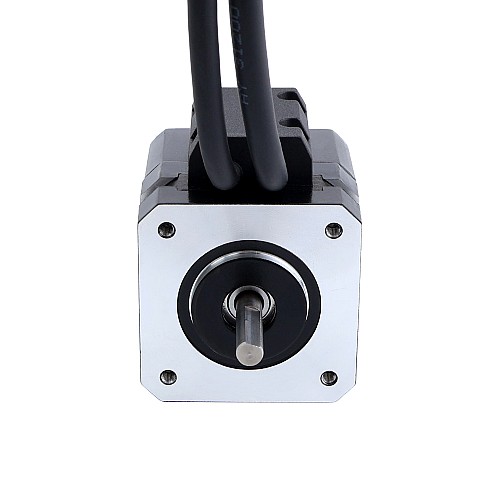

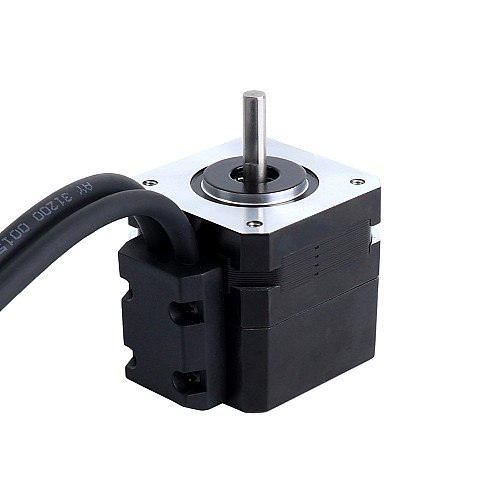

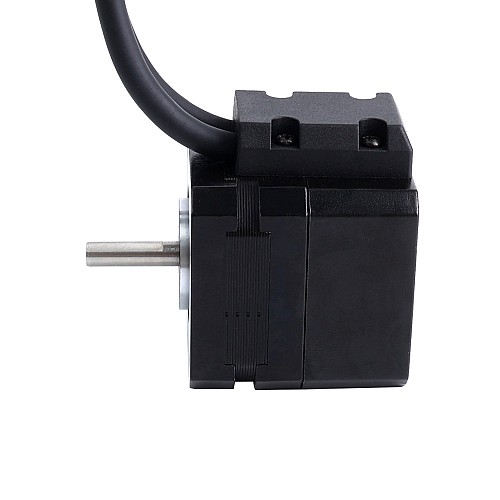

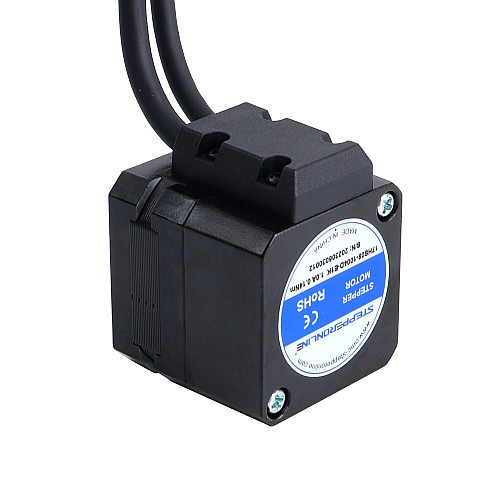

これは、1000PPR(4000CPR) インクリメンタル光学式エンコーダー、定格電流 1.0A、保持トルク 0.14Nm(19.83oz.in) を備えた Nema 17 閉ループステッピングモーターです。オープンループステッピングモーターと比較して、精度、トルクが高く、モーターの発熱が少なく、消費電力が低く、外部要因に対する応答性が優れています。

電気仕様

メーカー部品番号:17HS08-1004D-E1K
フェーズの数: 2
ステップ角度: 1.8 度
保持トルク: 14Ncm(19.83oz.in)
定格電流/相: 1.0A
位相抵抗: 3.7オーム
インダクタンス: 4.0mH ± 20%(1KHz)
絶縁クラス: B 130°C[266°F]

物理仕様

フレームサイズ: 42 x 42mm
本体の長さ: 41.5mm
軸径：Φ5mm
シャフトの長さ: 20mm
D カットシャフトの長さ: 15mm
リードの長さ: 500mm
重量: 0.206kg

エンコーダ仕様

出力回路形式：差動型
エンコーダのタイプ: 光学式インクリメンタル
エンコーダー解像度: 1000PPR(4000CPR)
出力信号チャンネル: 2 チャンネル
最小供給電圧: 5V
最大供給電圧: 5V
出力高電圧: >4V
出力低電圧: <1V

接続

ピン	A+	A-	B+	B-
カラー	黒	緑	赤	青

エンコーダ	VCC	GND	EA+	EA-	EB+	EB-
鉛の色	赤	白	ブラック	青	黄色	緑

モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。

製品タイプ
製品タイプ	閉ループステッピングモーター
電気的仕様
インダクタンス(mH)	4.0
エンコーダタイプ	光インクリメンタル
エンコーダ分解能	1000PPR
トルク・推力曲線はありますか？	はい
位相抵抗(Ω)	3.7
保持トルク(Ncm)	14
保持トルク(oz.in)	19.83
出力信号チャンネル	2
出力回路タイプ	ディファレンシャル
定格電流(A)	1.0
物理仕様
IP等級	40
フレームサイズ(mm)	Nema 17 (42 x 42)
在庫方法	専用のインベントリ
本体長さ(mm)	41.5
軸の長さ(mm)	20
軸径(mm)	5
