Name: Nema 17 バイポーラステッピングモーター 42Ncm(59.48oz.in) 1.7A 42x42x37.5mm 4線式 1mケーブル・コネクタ付き
Brand: STEPPERONLINE
SKU: 17HE15-1704S

Nema 17 バイポーラステッピングモーター 42Ncm(59.48oz.in) 1.7A 42x42x37.5mm 4線式 1mケーブル・コネクタ付き

17HE15-1704S 生産終了

この商品は生産終了となり、購入できません。代替品についてはお問い合わせください。

質問する

ダウンロード

17HS15-1704S_Full_Datasheet.pdfPDF · 135.23KB

同シリーズ

型番					価格	在庫
17HE15-1704S 生産終了	—	—	—	—		—

Nema 17 バイポーラステッピングモーター 42Ncm(59.48oz.in) 1.7A 42x42x37.5mm 4線式 1mケーブル・コネクタ付き

このNema 17 バイポーラステッピングモーターは、42Ncm（59.48oz.in）の保持トルクと1.8°のステップ角を提供します。安定した信頼性の高い性能を目指して設計され、位相あたりの定格電流... 続きを読む

0 レビュー • レビューを書く

お気に入りリストに入れる比較リストに入れる

かんたん返品

お届けから30日以内なら返品できます。まずはご連絡ください。あとは私たちが対応いたします。

地元の倉庫を選んで、より多くのメリットを享受しましょう!

日本のお客様は国内倉庫をお選びください。配送が早く、アフターサービスも便利で、通関手続きも不要です。中国倉庫はすべての国からご利用いただけます。

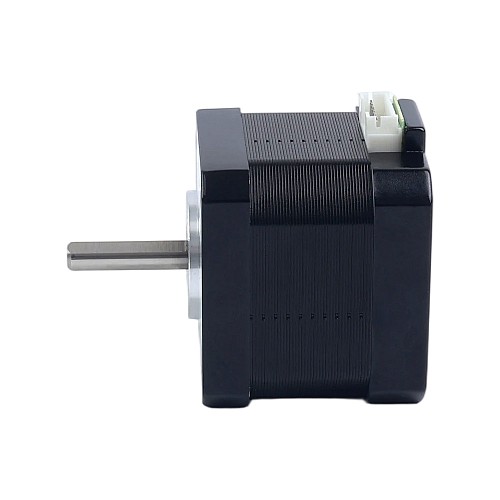

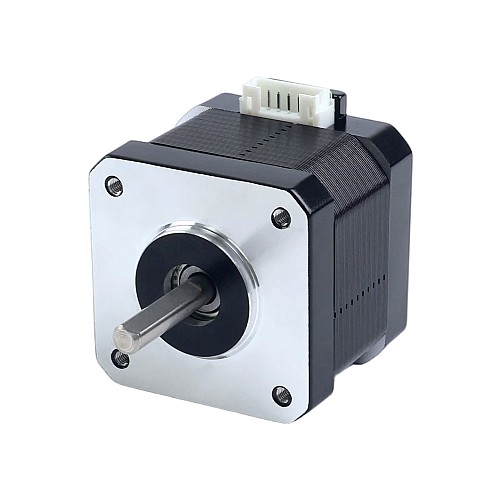

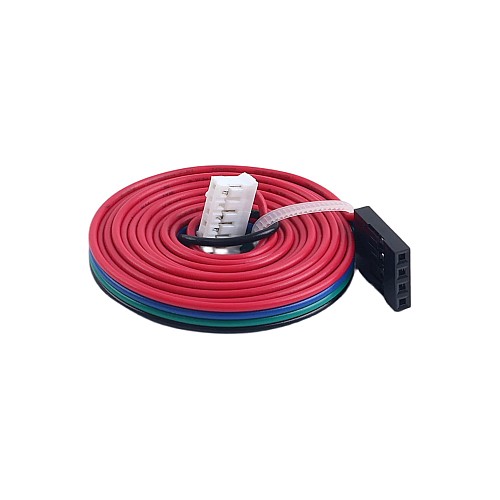

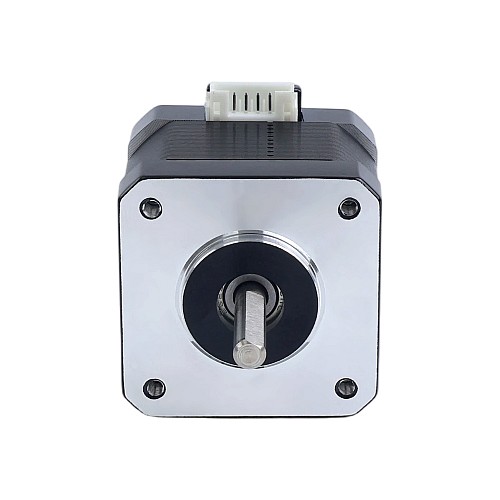

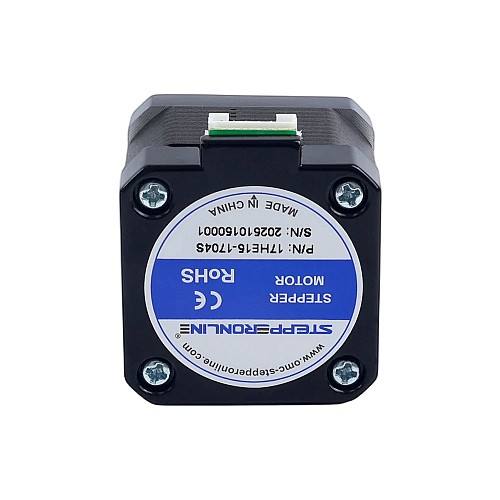

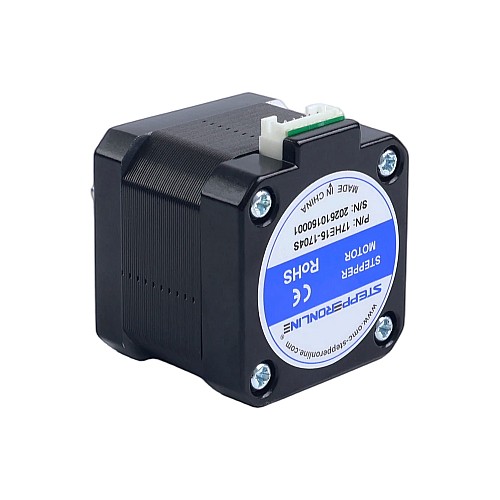

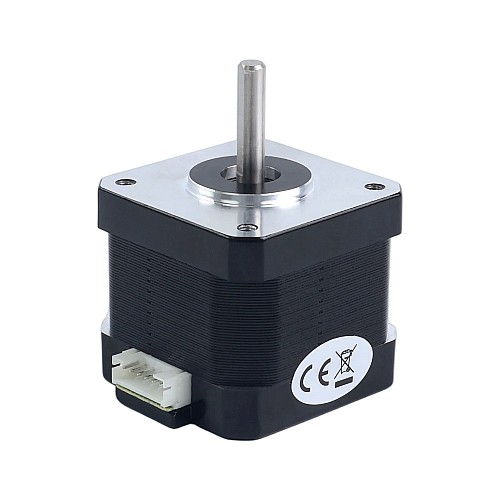

このNema 17 バイポーラステッピングモーターは、42Ncm（59.48oz.in）の保持トルクと1.8°のステップ角を提供します。安定した信頼性の高い性能を目指して設計され、位相あたりの定格電流は1.7Aです。このモーターには1メートルのケーブルと、簡単なプラグアンドプレイインストールのための4ピン2.54mmピッチのHarwinメスコネクターが付属しています。 3Dプリンター、CNC機器、ロボットプロジェクトなどのアプリケーションにおける高精度なモーションコントロールのための理想的な動力ソリューションです。

電気的仕様

メーカー部品番号: 17HE15-1704S
モータータイプ: バイポーラステッピング
ステップ角: 1.8°
保持トルク: 42Ncm(59.48oz.in)
定格電流/相: 1.70A
相抵抗: 2.3Ω
インダクタンス: 4.0mH±20%(1KHz)
絶縁クラス: B 130°C[266°F]

物理的仕様

フレームサイズ: 42 x 42mm
本体長: 37.5mm
シャフト径: Φ5mm
シャフト長: 22mm
リード線数: 4
ケーブル長: 1000mm
重量: 270g

接続

A+	A-	B+	B-
赤	青	黒	緑

製品タイプ
製品タイプ	ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH)	4.0
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	2.3
保持トルク(Ncm)	42
保持トルク(oz.in)	59.48
双極性/単極性	双極性
定格電流(A)	1.7
物理仕様
IP等級	40
ケーブルの長さ(mm)	1000
ケーブル数	4
シングルシャフト/デュアルシャフト	シングルシャフト
フレームサイズ(mm)	Nema 17 (42 x 42)
出力軸タイプ	D
本体長さ(mm)	37.5
製品シリーズ	E
軸の長さ(mm)	22
軸径(mm)	5
