Leadshine デジタル ステッピング ドライバ 0.5-4.2A 20-50VDC Nema 17、23、24 ステッピング モーター用

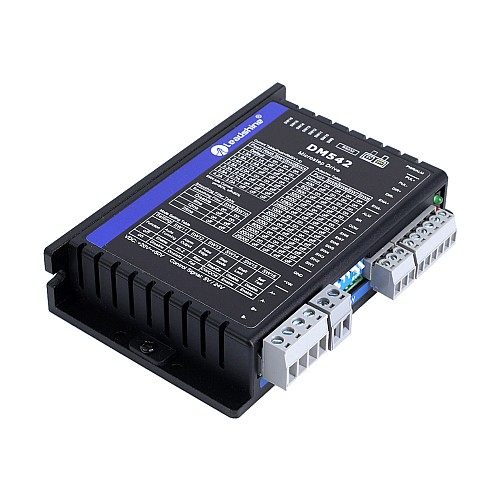

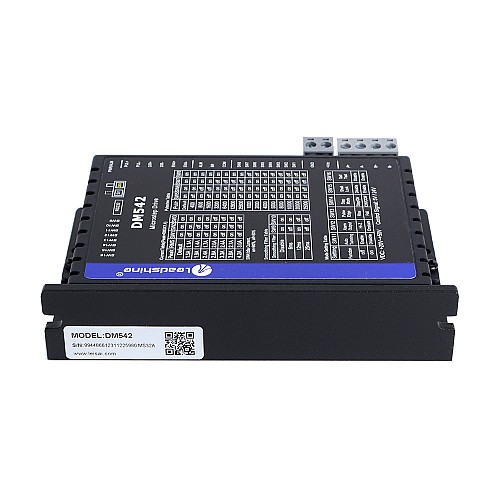

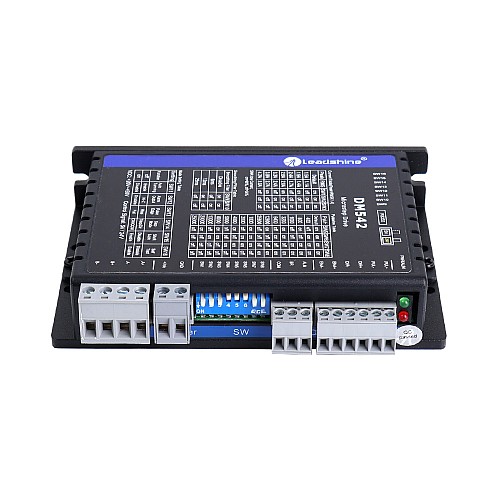

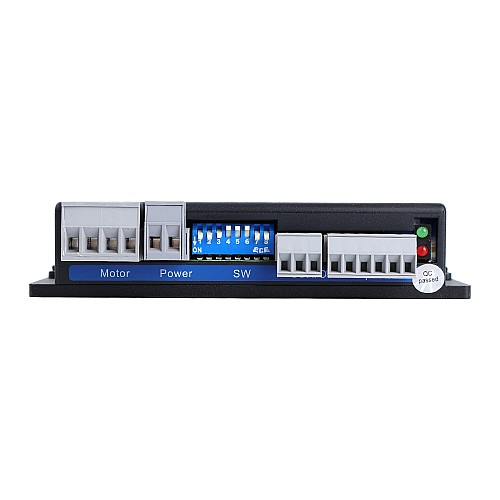

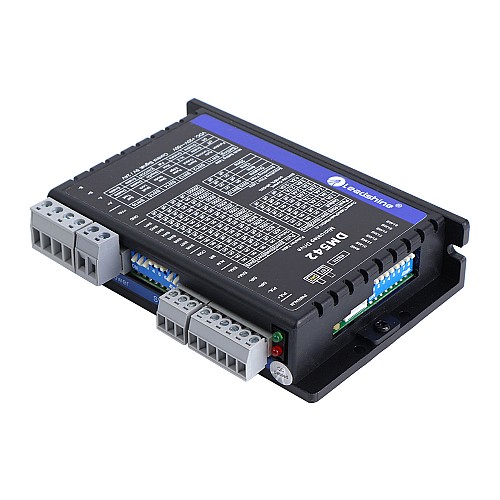

DM542 ステッピング ドライブは、2 相(1.8°) または 4 相(0.9°) NEMA17、23、および 24 ハイブリッド ステッピング モーターに電力を供給するように設計されています。 CNCルーター、ミル、プラズマ、レーザーカッター、工場組立ライン、自動販売機などのアプリケーション向けに、多くの産業（CNC機械、電子機器、医療、オートメーション、パッケージングなど）で採用できます。その優れた性能、シンプルなデザイン、 簡単なセットアップ機能により、DM542 は多くのステップ & 方向制御タイプのアプリケーションに最適です。

主な機能

• 故障とブレーキ出力
• 過電圧および過電流保護
• CE認定およびRoHS準拠
• 簡単に診断できる便利なセルフテスト
• SW4 でアイドル電流を 50% または 90% に削減
• 電源投入時の「ジャンプ」のないソフトスタート
• 5V/24V ロジック電圧セレクター、デフォルト設定 24V
• 200KHz(オプションで 500 KHz) の最大パルス入力周波数
• ステップと方向(PUL/DIR) または CW/CCW(ダブルパルス) 制御
• モーターの振動を低減するための構成可能な制御コマンドの平滑化
• 広範囲の NEMA 17、23、24 ステッピング モーターに適合する自動調整
• 最適なトルク、非常に滑らかな動き、モーターの発熱と騒音を抑えるアンチレゾナンス
• DIP スイッチ経由で 1.0 ～ 4.2A、またはソフトウェア経由で 0.5 ～ 4.2A の 8 つの出力電流設定(0.1 ずつ増加)
• DIP スイッチ経由で 200 ～ 25,600、またはソフトウェア経由で 200 ～ 51,200 の 16 マイクロステップ分解能(200 ずつ増加)

電気仕様

• 出力電流: 0.5~4.2A(3.0RMS)
• 入力電圧: +20~50VDC(標準 24 - 48VDC)
• ロジック信号電流: 7~16mA(標準 10mA)
• パルス入力周波数: 0~200kHz
• パルス幅: 2.5μS
• 絶縁抵抗: 500MΩ

動作環境およびその他の仕様(Tj = 25℃/77℉)

• 冷却: 自然冷却または強制冷却
• 環境: ほこり、油霧、腐食性ガスを避ける
• 周囲温度: 0℃ ～ 65℃
• 湿度: 40%RH－90%RH
• 動作温度: 0℃ － 50℃
• 振動: 10 - 55Hz / 0.15mm
• 保管温度: -20℃ － 65℃
• 重量: 約250g(8.8オンス)
