ショートシャフト Nema 11 閉ループステッピングモーター 0.14Nm(19.83oz.in) エンコーダー 1000PPR(4000CPR)

0 レビュー - レビューを書く

¥8,534

5 + ¥8,151

10 + ¥7,801

50 + ¥7,479

100 + ¥7,182

在庫あり: 10000
モデル: 11HS20-1004D-E1000-EGS
総重量: 0.29kg
認証: ISO, CE, UKCA, RoHS

オプション:

発送元

中国

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

「中古製品」とはどういう意味ですか？

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

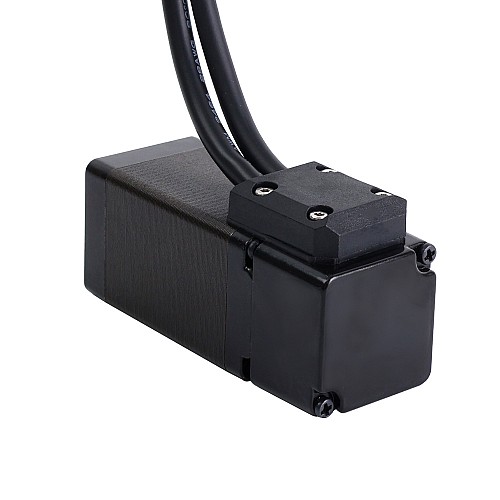

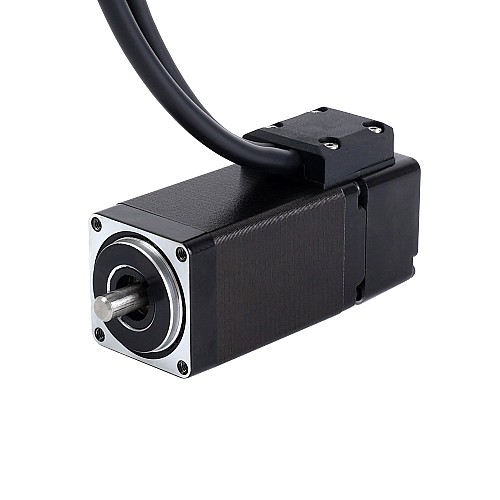

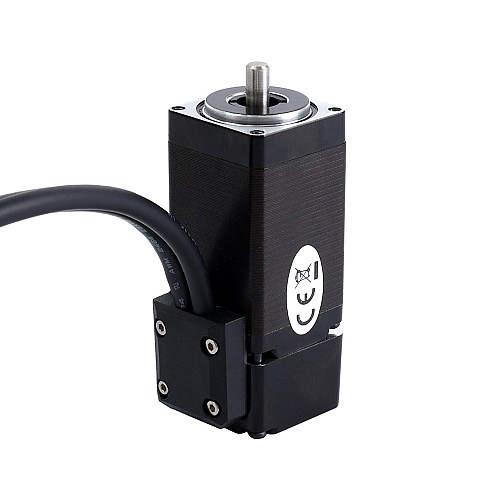

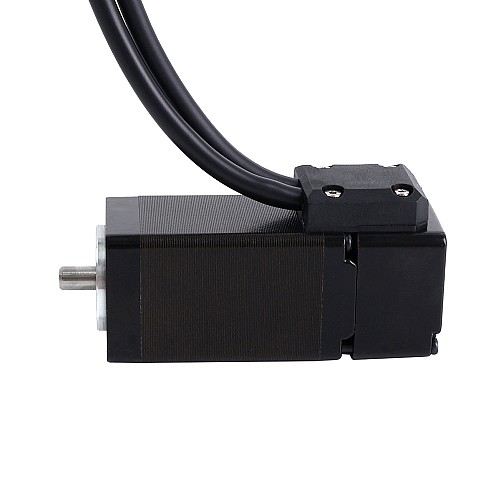

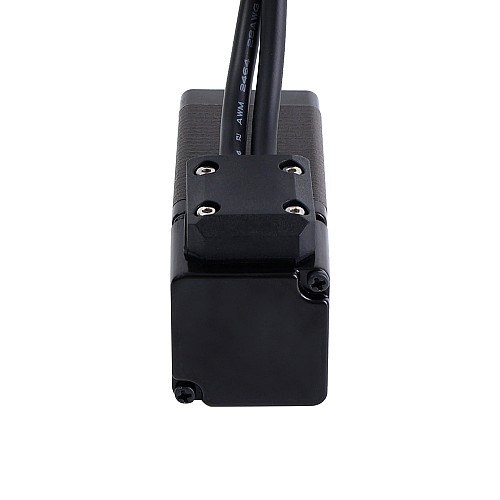

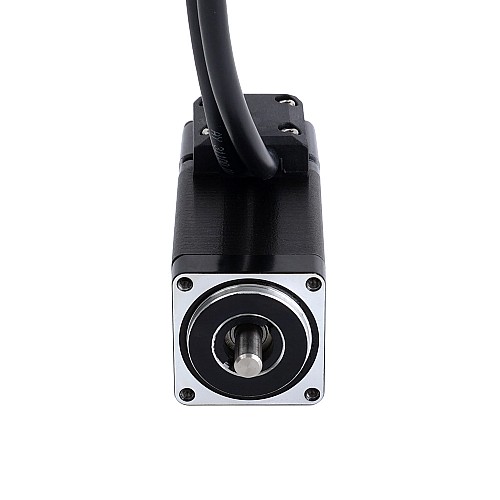

これは、定格 1.0A、シャフト長 10mm、保持トルク 0.14Nm(19.83oz.in) の 1000ppr(4000cpr) インクリメンタル光学式エンコーダーを備えた Nema 11 閉ループステッピングモーターです。オープンループステッピングモーターと比較して、精度、トルクが高く、モーターの発熱が少なく、消費電力が低く、外部要因に対する応答性が優れています。

電気仕様

メーカー部品番号: 11HS20-1004D-E1000-EGS
フェーズ数: 2
ステップ角度: 1.8度
保持トルク: 0.14Nm(19.83oz.in)
定格電流/フェーズ: 1.0A
位相抵抗: 3.5ohms ± 10%
インダクタンス: 3.2mH ± 20%(1KHz)
絶縁クラス: B 130°C[266°F]

物理仕様

フレームサイズ: 28 x 28mm
体長: 69mm
シャフト径: Φ5mm
シャフトの長さ: 10mm
リードの長さ: 300mm
体重: 0.228kg

エンコーダ仕様

出力回路タイプ: 差動タイプ
エンコーダーの種類: 光インクリメンタル
エンコーダ解像度: 1000PPR(4000CPR)
出力信号チャンネル: 3 チャンネル
最小供給電圧: 4.5V
最大供給電圧: 5.5V
高レベル出力電圧: 2.4V - Vcc
低レベル出力電圧: ≤ 0.4V

接続

固定	1	2	3	4
モーター	A+	A-	B+	B-
色	ブラック	緑	赤	青

エンコーダー	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
色	白	赤	ブラック	オレンジ	グレー	黄	緑	青

モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。

製品タイプ
製品タイプ	閉ループステッピングモーター
電気的仕様
インダクタンス(mH)	3.2
エンコーダタイプ	光インクリメンタル
エンコーダ分解能	1000PPR
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	3.5
保持トルク(Ncm)	14
保持トルク(oz.in)	19.83
出力信号チャンネル	3
出力回路タイプ	ディファレンシャル
定格電流(A)	1.0
物理仕様
IP等級	40
フレームサイズ(mm)	Nema 11 (28 x 28)
在庫方法	専用のインベントリ
本体長さ(mm)	69
軸の長さ(mm)	10
軸径(mm)	5
重量(g)	228
